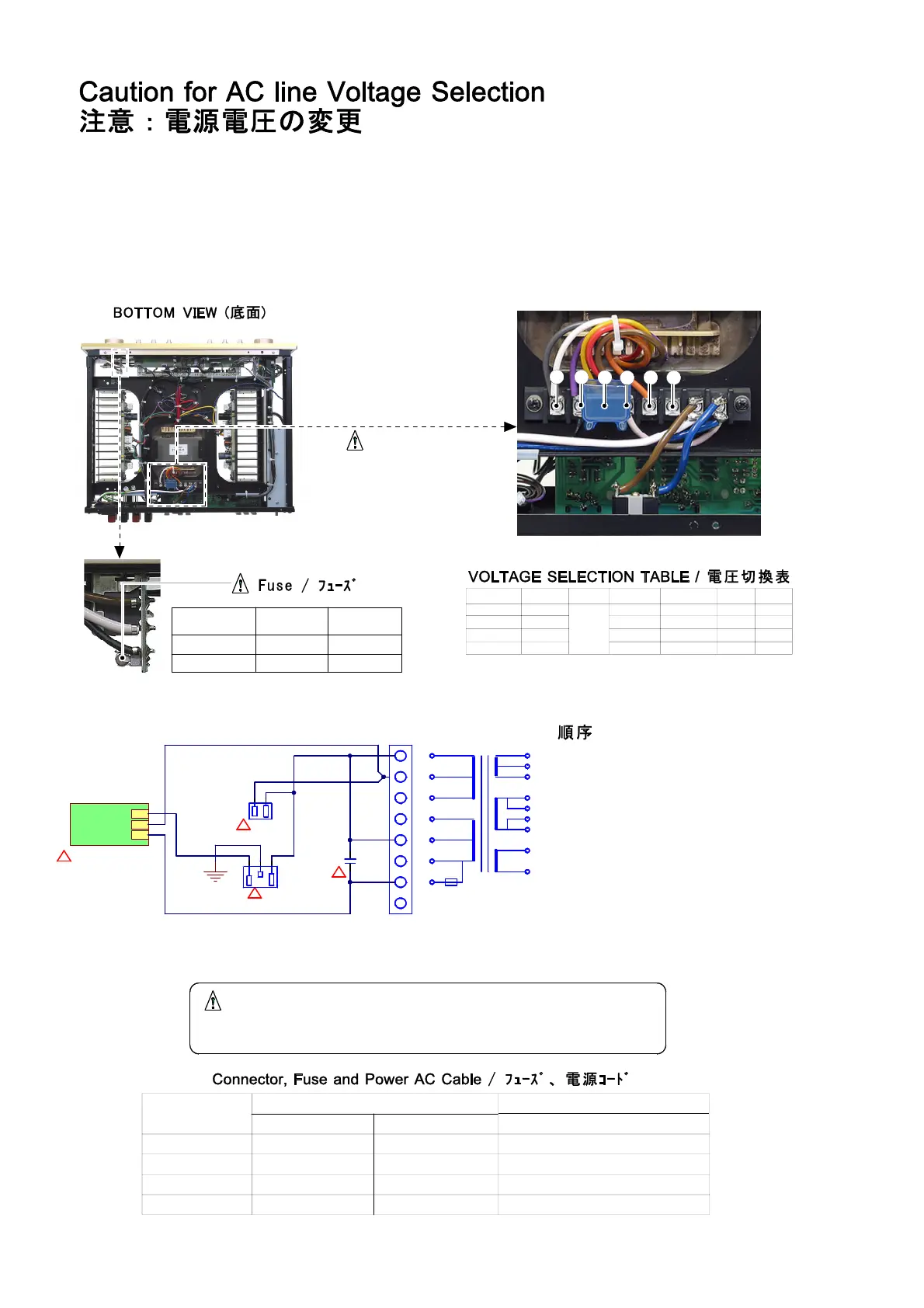

The unit can be used with differnt voltage of 100V,120V,230V.
(Use the Japanese domestic model at 100V only, and never change the voltage in Japan.)
Refer the photo and illustration for the wiring on the junction terminal as shown below,
and have to select the correct fuse and power supply cord.
電源電圧は 、 100V､120V､230V に対応で き ますが以下はその方法を示し ます 。
（ 日本国内は100V仕様ですので 、 この電圧以外の変更は出来ません ）
電源電圧の変更をする場合は 、 フ ュ ーズ 、 電源コ ー ド は以下の指定さ れた コ ー ド を使用 し ます 。
Attention mark indicating critical components for safety.
Replacement must be made with identical parts of special part number.
このマークのついている部品は、安全上重要な部品です。
必ず指定されている部品番号の部品を使用して下さい。
Photo is shown
Japanese model
wiring.
写真は日本国内
ﾓﾃﾞﾙの配線を示す
① Remove the Bottom Plate.
本体のﾎﾞﾄﾑﾌﾟﾚｰﾄを外 し ます｡
② Set the connector position of Voltage
Selector Ass'y for required proper
voltage.
And re-solder is carried out.
ﾎﾞﾙﾃｰｼﾞｾﾚｸﾀAss'yのｺﾈｸﾀ位置を適正
電圧位置に合わせます｡(ﾘｰﾄﾞﾊﾝﾀﾞ付け)
③ The fuse of a proper value is used.
適正な値のﾌｭｰｽﾞを使用し ます｡
④ The AC Cable which suits voltage is
used.
仕向に合っ た電源ｺｰﾄﾞを使用 し ます｡
-13-
Voltage Selector
ﾎﾞﾙﾃｰｼﾞｾﾚｸﾀ
STEP
Type/ Voltage Description Part No.
ﾀｲﾌﾟ/電圧 備考 部品番号
D,U,T/100-120V T5A L250V 310 -15 02 - 00
E,K / 220-240V T2.5A L250V 310-1204-00
Type / ﾀｲﾌﾟ
100V (D) T5A L 250V 310-1502-00 680-1204-00
120V (U,T) T5A L 250V 310-1502-00 680-2401-00
220V (K) T2.5A L 250V 310-1204-00 680-3402-00
230/240V (E) T2.5AlL 250V 310-1204-00 680-3402-00
12(～)3 4(～)56
100V WHT.GRY YEL BRN.RED ORG -
120V WHT.GRY BRN YEL.ORG RED -
220V WHT YEL.GRY RED ORG BRN
230/240V WHT YEL.GRY ORG RED BRN
VIO
① ②
③
④
⑤
⑥
Power Switch Ass'y (716-0717-00)
ﾊﾟﾜｰｽｲｯﾁAss'y
VOLTAGE SELECTOR
ORG
RED
GRY
YEL
BRN
VIO
WHT
RED
BLK
RED
BLK
BLK
BLK
BLU
GRN
YEL
8
7
6
5
4
3
510-3020-20
2
1
!
!
WHT
!
K1
K3
K2
716-0717
Power Sw. Ass'y
BLK
BRN
BLU
BRN
!
T2.5A L 250V at 220-240V
T5A L 250V at 100-120V
AC100V only
Fuse :
10n
C005
N
L
E
N ( W )
301-3304-00
N
L
N ( W )
305-1205-00
Power Supply Cord ACｹｰﾌﾞﾙFuse / ﾌｭ-ｽﾞ
Description Part No
.
Part No
.
