2-1
Français
Français

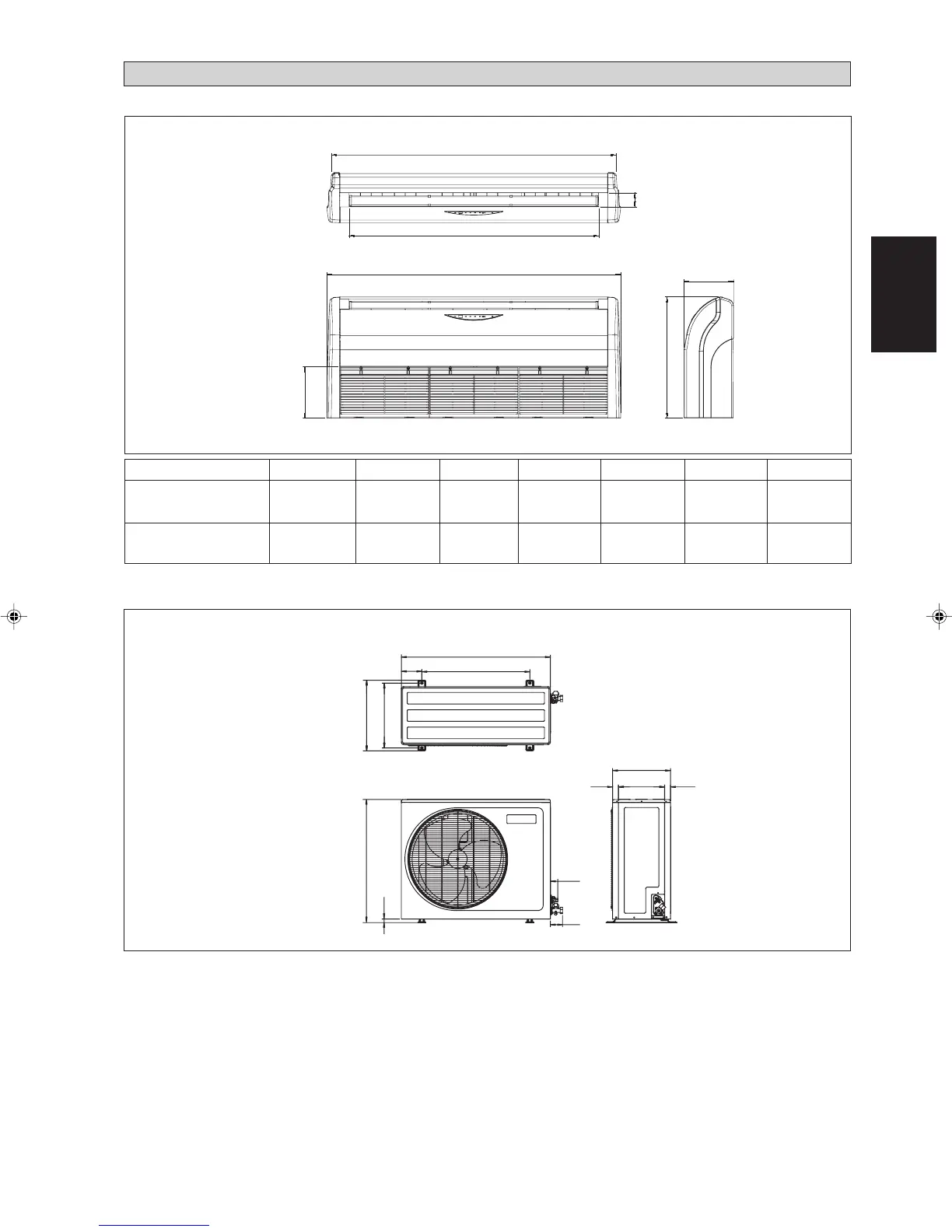

CONTOUR ET DIMENSIONS
Unité Intérieure
Toutes les dimensions sont données en mm/(pouces)
A
B
E
C
D
G
F
Unité Extérieure ((5)SL35/40C/CR)
Toutes les dimensions sont données en mm/(pouces)
Dimension A B C D E F G
(5)CE 35E/ER
1272 1088 74 1320 268 635 259
(50,1) (42,8) (2,9) (52,0) (10,6) (25,0) (10,2)
(5)CE 40E/ER
1490 1308 74 1538 268 635 259
(5,9) (51,5) (2,9) (60,6) (10,6) (25,0) (10,2)
1000,0 (39,4)
400,0 (15,7)
320,0 (12,6)
40,0
(1,6)
40,0
(1,6)
745,6 (29,4)
141,5 (5,6)
488,0 (19,2)
488,0 (19,2)
25,0 (1,0)
850,0 (33,5)
50,0
(2,0)
35,0
(1,4)
