Dimensioni ABCDE F
(5)CE 35E/ER
1320 635 255 134 1222 49
(52,0) (25,0) (10,0) (5,3) (48,1) (1,9)
(5)CE 40E/ER
1538 635 255 134 1440 49
(60,6) (25,0) (10,0) (5,3) (56,7) (1,9)
Verifiche Preliminari
• L’impianto e gli allacciamenti elettrici devono rispondere
alle norme e i regolamenti vigenti (ENEL).
• Le fluttazioni del voltaggio di alimentazione non devono
scostarsi dal voltaggio nominale di più del ±10 %. Sulle
linee elettriche di alimentazione non devono essere
inseriti eventuali trasformatori da saldatura che per natura
tendono a provocare delle alte fluttuazioni nel voltaggio.
• Verificare che la posizione sia idonea ad ospitare
collegamenti, tubi e scarico.
Montaggio standard
Accertarsi che i supporti superiori siano abbastanza resistenti
da sopportare il peso dell’unità. Installare le barre di sospensione
(i supporti per il montaggio a muro per i modelli a pavimento
verticale), e verificarne l’allineamento con l’unità, come mostrato
nella Figura A. Controllare inoltre che le sospensioni siano fissate
in maniera sicura e che l’unità fan coil sia a livello in entrambe
le direzioni orizzontali, tenendo conto del gradiente del flusso
di scarico indicato nella Figura B.
INSTALLAZIONE DELL’UNITÀ INTERNA

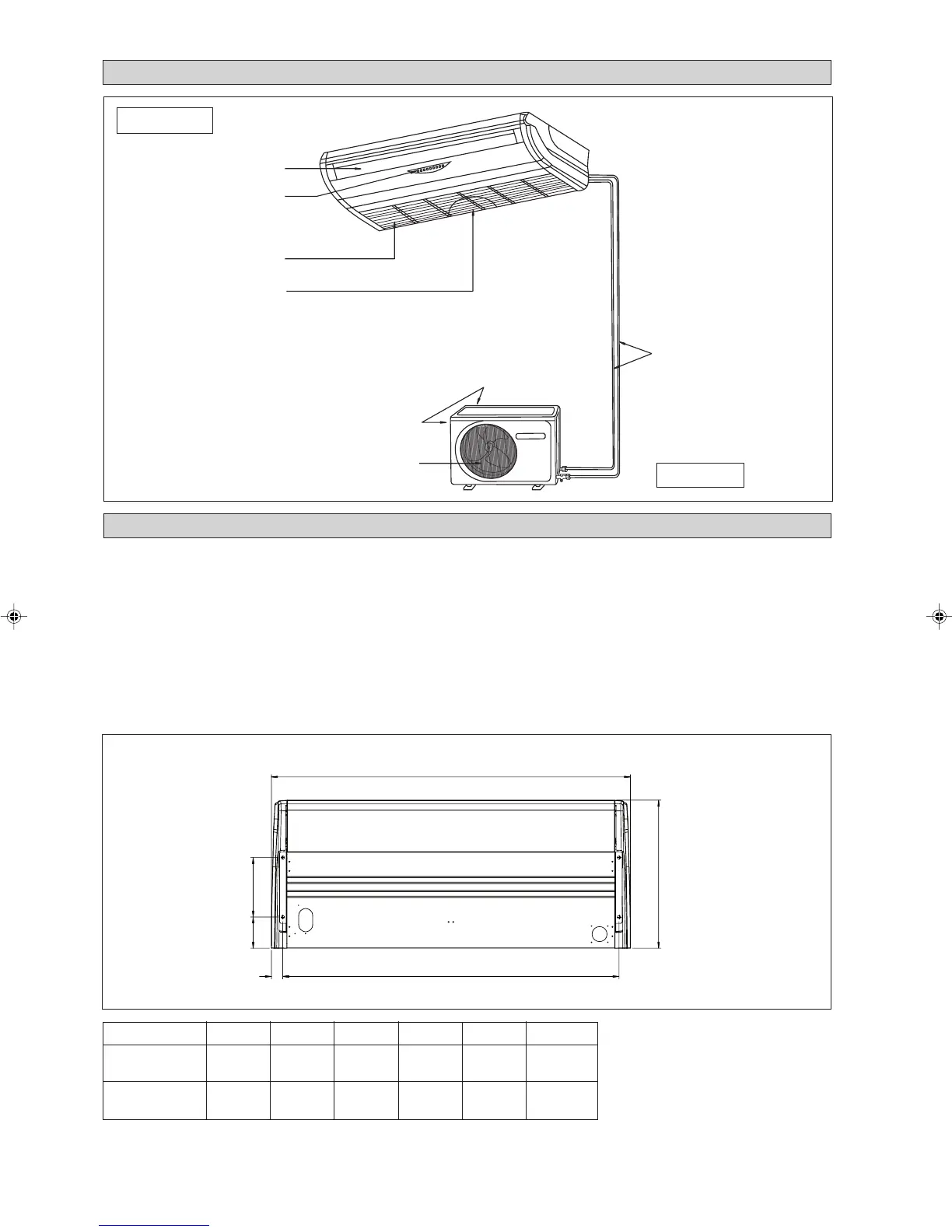

DIAGRAMMA PER L’INSTALLAZIONE
Unità interna
Unità esterna
Condotti del refrigerante
Ingresso dell’aria
Ingresso dell’aria
Ugello ingresso aria
Feritoria di ventilazione
Spie segnale ricevente
Griglia Dell’entrata
Filtri dell’aria
(Griglia interna ingresso aria)
Figura A
A
E
B
C
D
F
Tutte le dimensioni sono in mm/(pollici)
