4-6
10mm
300mm(Min.)
300mm(Min.)
621mm
10mm
Soffitto
10mm

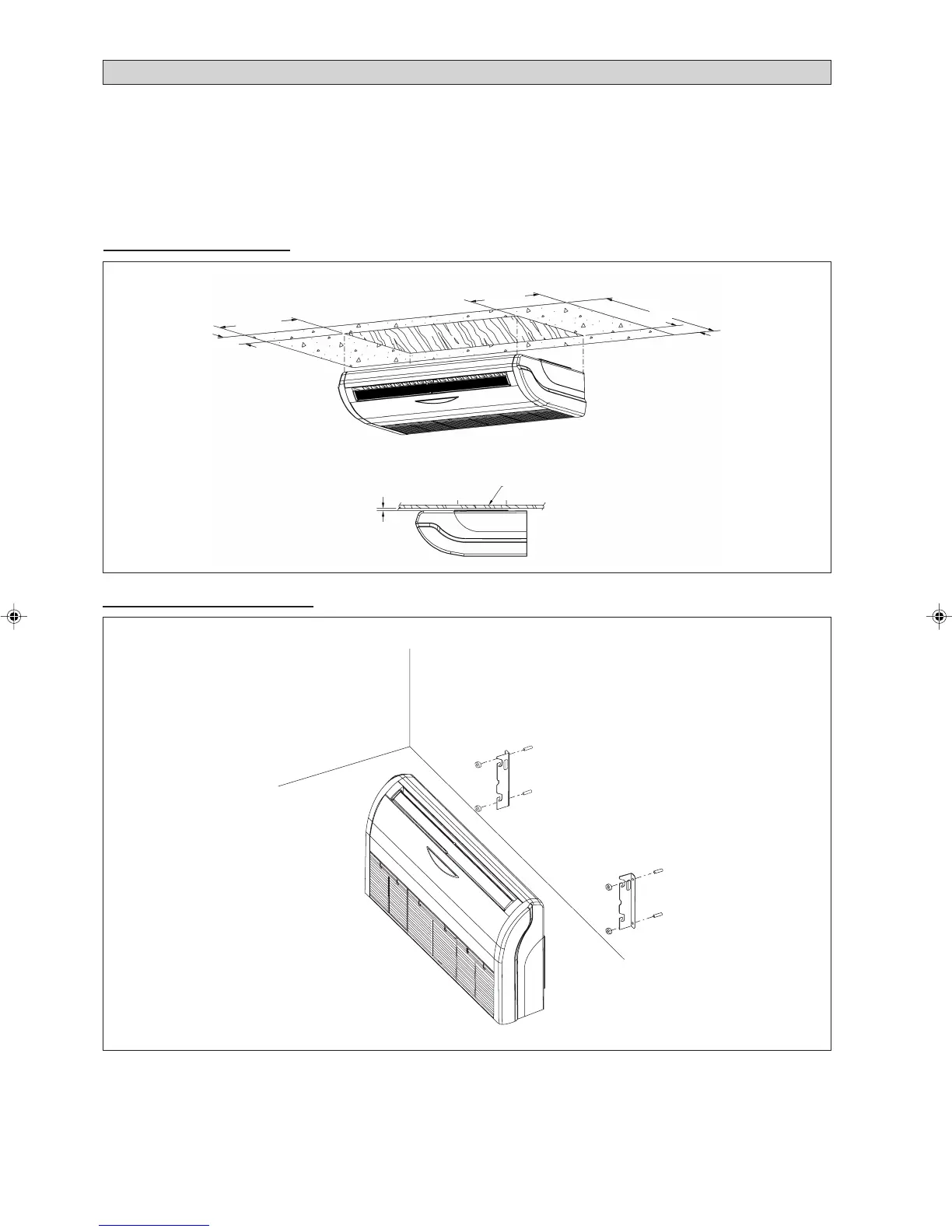

MONTAGGIO A SOFFITTO
Installare i bulloni di sospensione
1. Inserire i bulloni di sospensione in maniera tale che
supportino l’unità interna.
2. Regolare la distanza dal soffitto prima
dell’installazione.
3. Quando si installa l’unità, fare riferimento alla
dimensione fornita.
Tipo installazione a soffitto
Tipo installazione a pavimento
Muro
Muro
Figura D
Figura E
Installare le unità interne
1. Inserire i bulloni di sospensione negli incastri del
supporto di sospensione.
2. Inserire i dati e le rondelle su entrambi i lati degli incastri
in metallo.
3. Assicurare con i dati.
4 IM-CEE-1108(0)-IT AS 5/26/09, 3:17 PM6
