Italiano

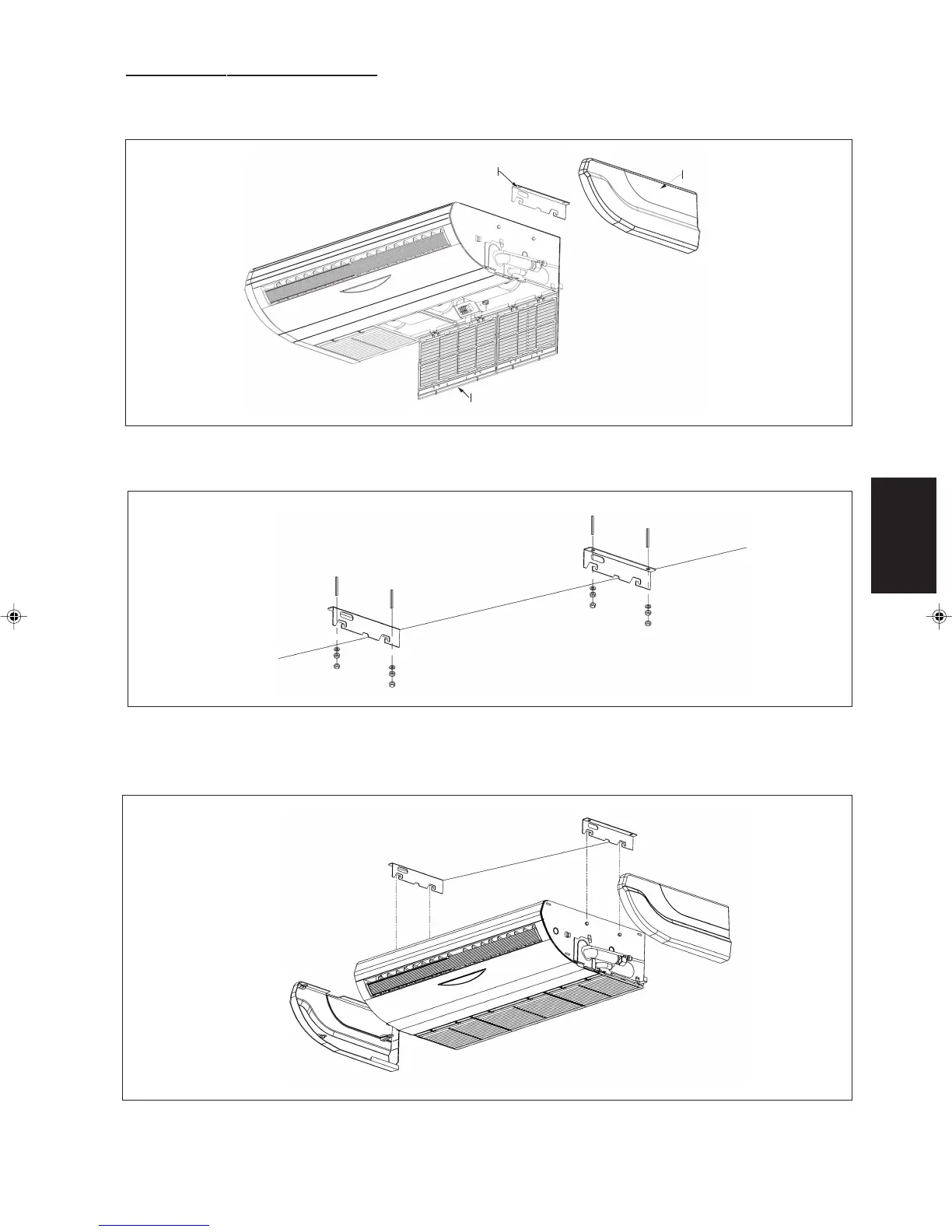

Installazione - Tipo esposto a soffitto
Passaggio 1
Rimuovere la griglia di ingresso dell’aria, il pannello laterale e la staffa di supporto dall’unità. Vedere la Figura F.
Passaggio 2
Posizionare l’aggancio come mostrato nella Figura G e installare la staffa di supporto.
Figura F
Figura G
Passaggio 3
Agganciare l’unità e stringere i bulloni dopo l’installazione di tubi e tubi di scarico.
Infine installare la griglia di ingresso e il pannello laterale nella posizione corretta.
Figura H
Staffa di supporto
Pannello laterale
Griglia di ingresso
