4-10

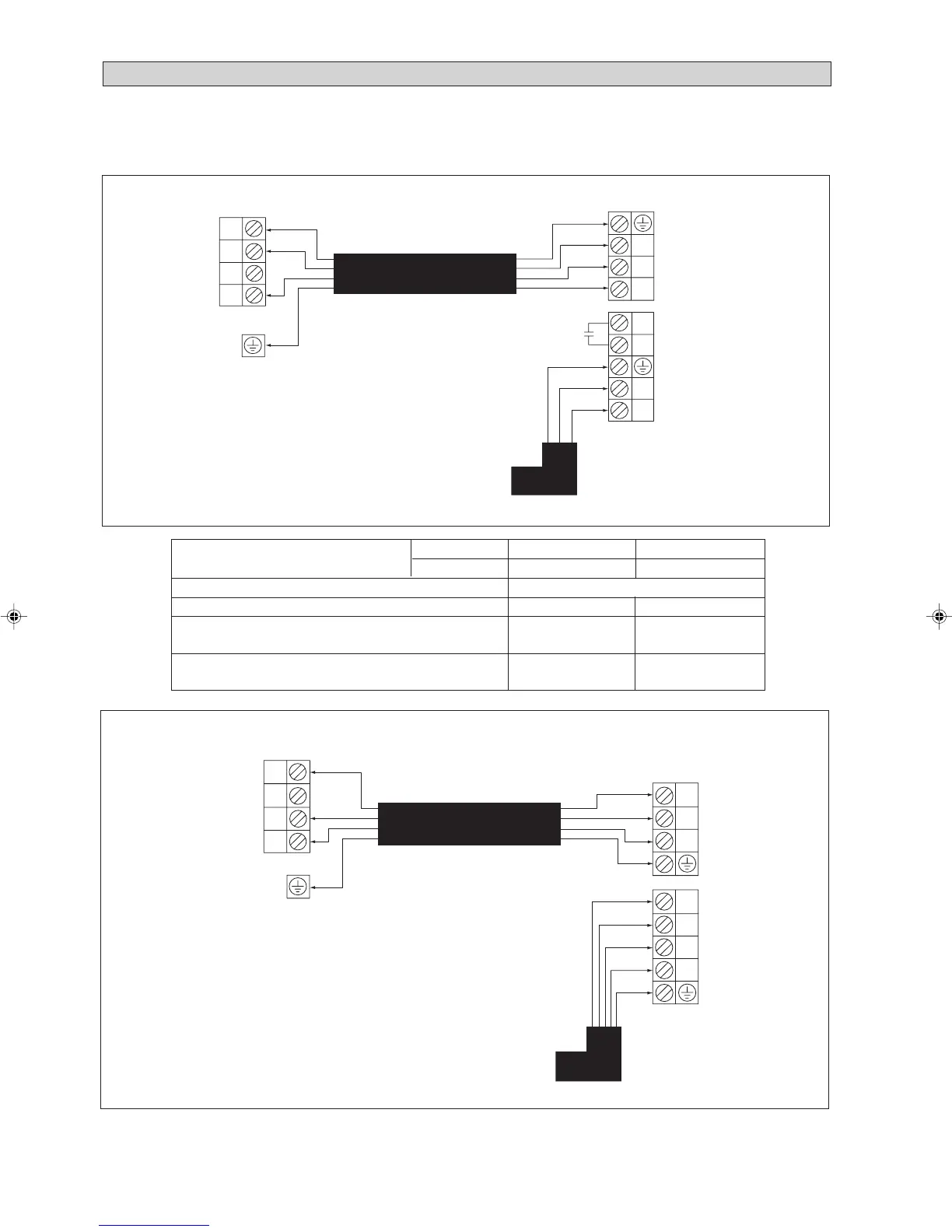

ALLACCIAMENTI ELETTRICI
IMPORTANTE: * Questi valori hanno uno scopo puramente informativo. Verificarli e selezionare quelli conformi ai
codici e normative locali e/o nazionali. Essi variano anche a seconda del tipo di installazione e alle
dimensioni dei conduttori.
Modello Interna (5)CE35E (5)CE40E
Esterna (5)SL35C (5)SL40C
Voltaggi ammessi 220-240V/1Ph/50Hz +
!
Fusibile consigliato* (A) 30 30
Dimensioni del cavetto di alimentazione* (mm
2
) 44
Numero di conduttori 33
Dimensioni del cavetto di interconnessione* (mm
2
) 1,5 1,5
Numero di conduttori 44
R
N
N
L
COMP
S
L
COMP
L
N
L’alimentazione elettrica deve essere fornita con
dispositivi di protezione (interruttore di circuito
o fusibile) con sistema di separazione a doppio
polo (fase + neutro) con distanza minima del
contatto di 3,0 mm.
(5)CE35/40E Vs (5)SL35/40C (1 PH)
Morsettiera
Dell’ Unità
Interna
Cavo per interconnessione
Morsettiera
Dell’ Unità
Esterna
!
Cavo di Alimentazione di Corrente
COMP
L
N
COMP
N
L
R
N
S
T
L’alimentazione elettrica deve essere fornita con
dispositivi di protezione (interruttore di circuito
o fusibile) con sistema di separazione a doppio
polo (fase + neutro) con distanza minima del
contatto di 3,0 mm.
(5)CE40E Vs (5)SL40C (3 PH)
5CE35E Vs 5SL35C (3 PH)
Morsettiera
Dell’ Unità
Interna
Cavo per interconnessione
Morsettiera
Dell’ Unità
Esterna
!
Cavo di Alimentazione di Corrente
Raffreddamento
4 IM-CEE-1108(0)-IT AS 5/26/09, 3:18 PM10
