4-11
Italiano
Modello Interna 5CE35E (5)CE40E
Esterna 5SL35C (5)SL40C
Voltaggi ammessi 380-415V/1Ph/50Hz +
!
Fusibile consigliato* (A) 10 13
Dimensioni del cavetto di alimentazione* (mm
2
) 1,5 2,5
Numero di conduttori 55
Dimensioni del cavetto di interconnessione* (mm
2
) 1,5 1,5
Numero di conduttori 44
A
4WV
OF
N
L
COMP
A
4WV
OF
COMP
N
L
N
L
L’alimentazione elettrica deve essere fornita con
dispositivi di protezione (interruttore di circuito
o fusibile) con sistema di separazione a doppio
polo (fase + neutro) con distanza minima del
contatto di 3,0 mm.

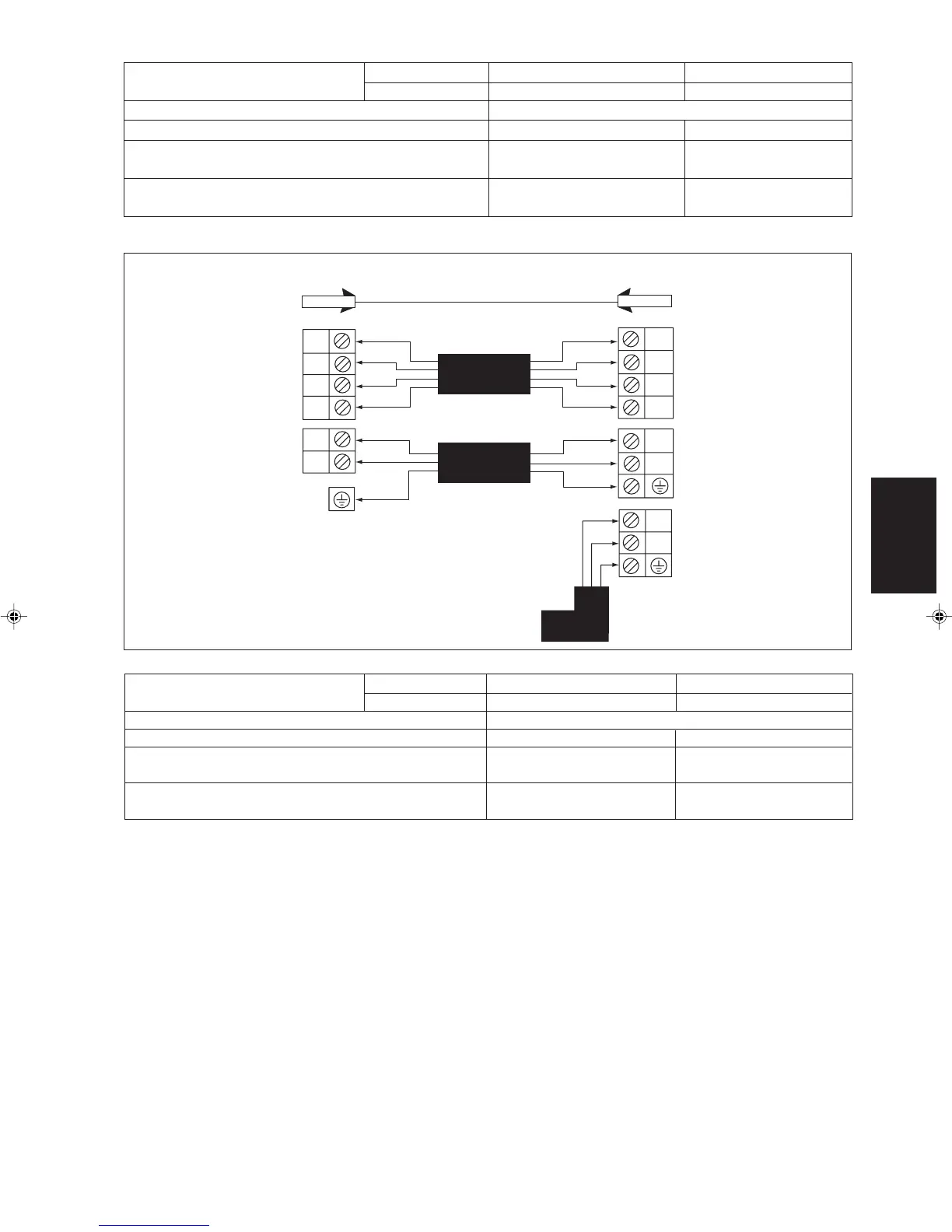

(5)CE35/40ER Vs (5)SL35/40CR (1 PH)
Morsettiera
Dell’ Unità
Interna
Cavo per interconnessione
Morsettiera
Dell’ Unità
Esterna
!
Cavo di Alimentazione di Corrente
Sensore serpentina esterna
Unità di riscaldamento
Modello Interna (5)CE35ER (5)CE40ER
Esterna (5)SL35CR (5)SL40CR
Voltaggi ammessi 220-240V/1Ph/50Hz +
!
Fusibile consigliato* (A) 30 30
Dimensioni del cavetto di alimentazione* (mm
2
) 44
Numero di conduttori 33
Dimensioni del cavetto di interconnessione* (mm
2
) 1,5 1,5
Numero di conduttori 3&4 3&4
4 IM-CEE-1108(0)-IT AS 5/26/09, 3:18 PM11
