4-12
• Tutti i fili devono essere collegati saldamente.
• Assicurarsi che nessun filo tocchi la tubazione del refrigerante, il compressore o altre parti mobili del motore della ventola.
• I cavi di collegamento tra l’unità interna e l’unità esterna devono essere fissati sull’apposito morsetto.
• Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F (245 IEC65, 245 IEC66).
• Quando si fissa il coperchio della morsettiera, assicurarsi di non pizzicare i cavi.
• Dopo aver eseguito tutte le connessioni elettriche, riempire le distanze/i fori con isolante (non in dotazione) per impedire
che piccoli animali e insetti entrino nell’unità dall’esterno.
• Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le
indicazioni presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato all’unità).
Modello Interna 5CE35ER (5)CE40ER
Esterna 5SL35CR (5)SL40CR
Voltaggi ammessi 380-415V/3Ph/50Hz +
!
Fusibile consigliato* (A) 10 13
Dimensioni del cavetto di alimentazione* (mm
2
) 1,5 2,5
Numero di conduttori 55
Dimensioni del cavetto di interconnessione* (mm
2
) 1,5 1,5
Numero di conduttori 3&4 3&4
A
4WV
OF
COMP
A
R
S
T
4WV
OF
N
COMP
N
L
N
L
L’alimentazione elettrica deve essere fornita con
dispositivi di protezione (interruttore di circuito
o fusibile) con sistema di separazione a doppio
polo (fase + neutro) con distanza minima del
contatto di 3,0 mm.

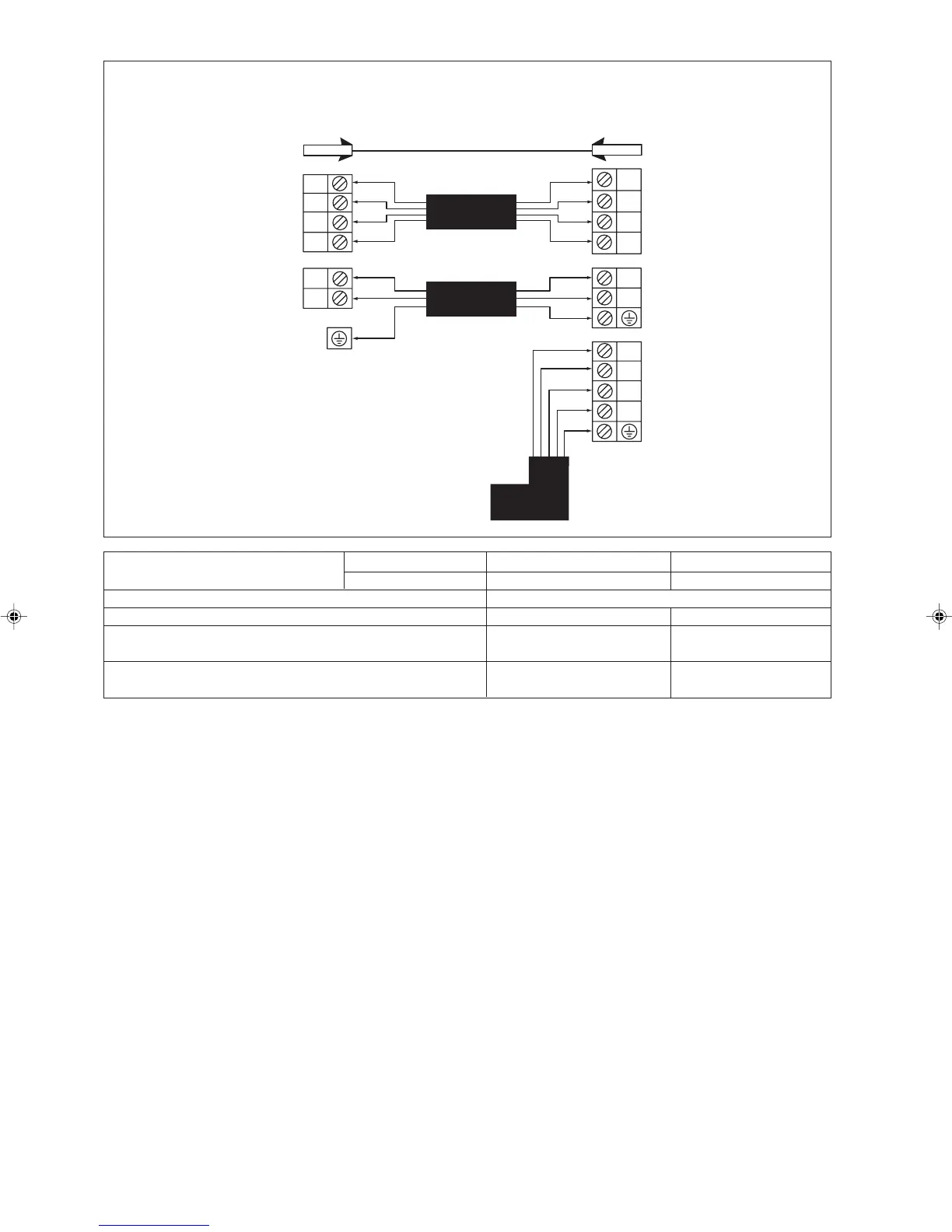

(5)CE40ER Vs (5)SL40CR (3PH)
5CE35ER Vs 5SL35CR (3PH)
Morsettiera
Dell’ Unità
Interna
Cavo per
interconnessione
Morsettiera
Dell’ Unità
Esterna
!
Cavo di Alimentazione di Corrente
380-415V/3Ph/50Hz
Sensore serpentina esterna
4 IM-CEE-1108(0)-IT AS 5/26/09, 3:18 PM12
