Español
Modelo 5SL35C/CR 5SL40C/CR
Líquido (mm/pulg) 9,52 / 3/8 9,52 / 3/8
Succión (mm/pulg) 15,88 / 5/8 15,88 / 5/8
TUBERÍA DE REFRIGERANTE
• Cuando la longitud del tubo sea demasiado larga, se reducirán la capacidad y la fiabilidad. A medida que aumenta la
cantidad de codos o curvas de la tubería, aumenta la resistencia al flujo de refrigerante, lo que disminuye la capacidad de
enfriamiento, y esto puede dañar el compresor frontal. Escoger siempre el trayecto más corto y atenerse a las indicaciones
provistas en la siguiente tabla:
Tamaño de tuberías (tipo de conexión en bocina)
Los tamaños de tubería son las siguientes:
• No use tuberías de cobre dañadas o contaminadas. Si las
tuberías, el vaporizador o el condensador han permanecido
abiertos o expuestos durante 15 segundos o más, aspirar y
limpiar la zona con el refrigerante suministrado. En general,
no se deben retirar los tapones de plástico y caucho, las
tuercas de latón de las válvulas, accesorios, tuberías y
serpentines hasta que se esté listo para conectar las líneas
de succión o de líquido a las válvulas o accesorios.
• Si fuese necesario efectuar alguna soldadura, asegúrese
de hacer circular el gas nitrógeno por el serpentín y las
juntas durante la realización de la soldadura. Esto evitará
la formación de hollín en las paredes interiores de las
tuberías de cobre.
• Corte la tubería paso a paso, haciendo avanzar la cuchilla
del cortador de tubos lentamente. Un exceso de fuerza y
un corte profundo producirían una mayor deformación de
la tubería y, por lo tanto, más rebabas.
• Retire las rebabas de los extremos cortados de las tuberías
con un retirador. Esta operación evitará la desigualdad en
la cara abocinada que causa pérdida gaseosa.
• Alinee el centro de las tuberías y apriete la tuerca abocinada
con los dedos. Finalmente, apriete la tuerca abocinada con
una llave de tuerca hasta que la llave haga clic.
• Asegúrese de ejecutar el aislamiento de calor (poliestireno
con un grosor superior a 15 mm).
• Con la excepción de la unidad exterior que es pre-carga
con refrigerante R22, la unidad interior y las tuberías de
conexión refrigerante deben purgarse porque el aire
contiene humedad que permanece en el ciclo refrigerante
y puede causar el funcionamiento defectuoso del
compresor.
Modelo
Interior (5)CE 35E/ER (5)CE 40E/ER
Exterior (5)SL35C/CR (5)SL40C/CR
Longitud Máxima (m)
45 45
Elevación Máxima (m)
25 25
N° máx. de curvas
10 10
R22
R410
Longitud máxima de tubos y número máximo de curvas

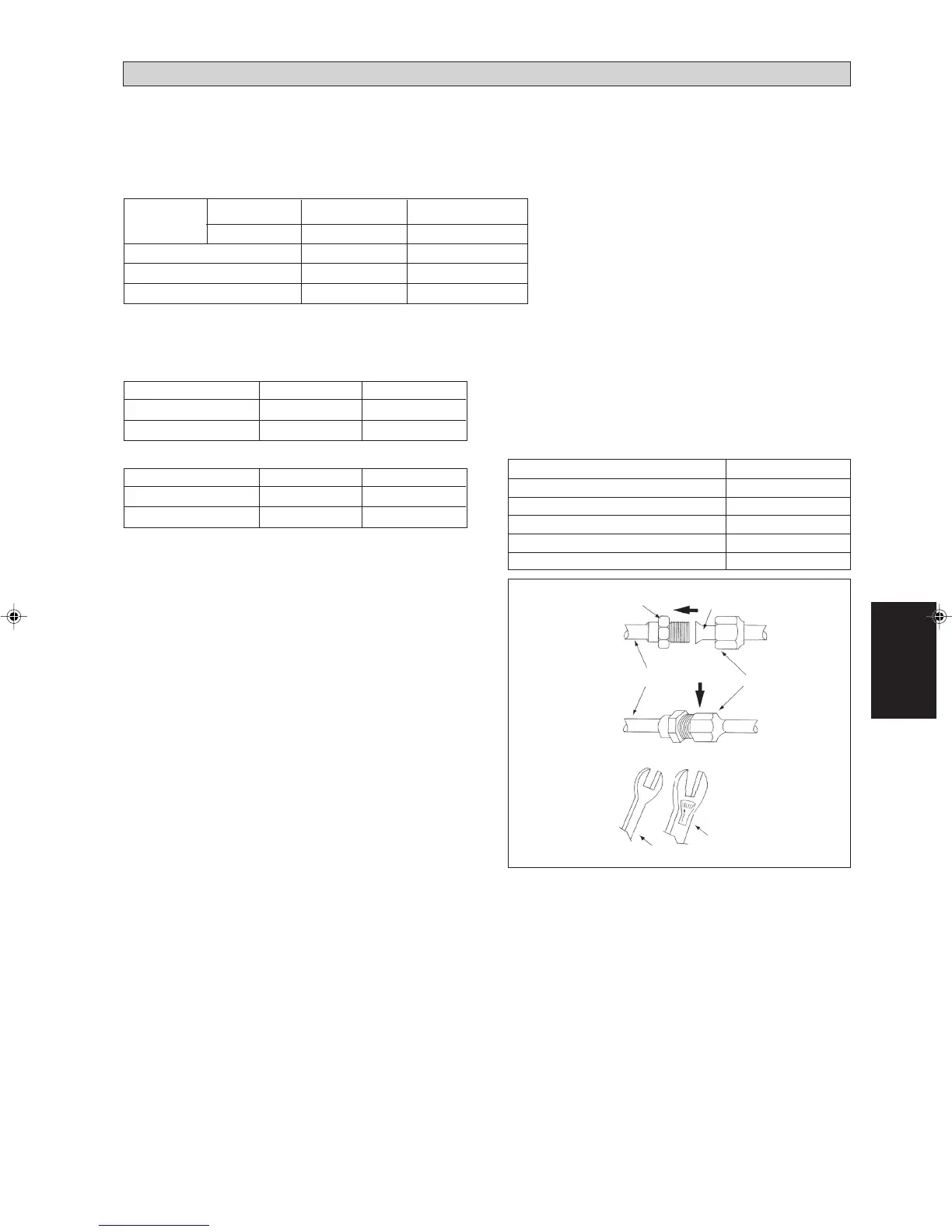

Conexión De Tuberías
Conexión de las tuberías a las unidades
• Alinee el centro de la tubería y apriete suficientemente
la tuerca abocinada con los dedos.
• Finalmente, apriete la tuerca abocinada con la llave
dinamométrica hasta que la llave haga “clic”.
• Al apretar la tuerca abocinada con la llave
dinamométrica, asegúrese de que aprieta en el sentido
indicado por la flecha de la llave.
Tamaño de la Tubería (mm/pulg) Par (Nm)
6,35 (1/4) 18
9,52 (3/8) 42
12,70 (1/2) 55
15,88 (5/8) 65
19,05 (3/4) 78
Tubo AbocinadoJunta Abocinada
Tuerca Abocinada
Tubería De Interior
Llave Dinamométrica
Llave De tuercas
Modelo SL35C/CR SL40C/CR
Líquido (mm/pulg) 9,52 / 3/8 9,52 / 3/8
Succión (mm/pulg) 19,05 / 3/4 19,05 / 3/4
