5-8

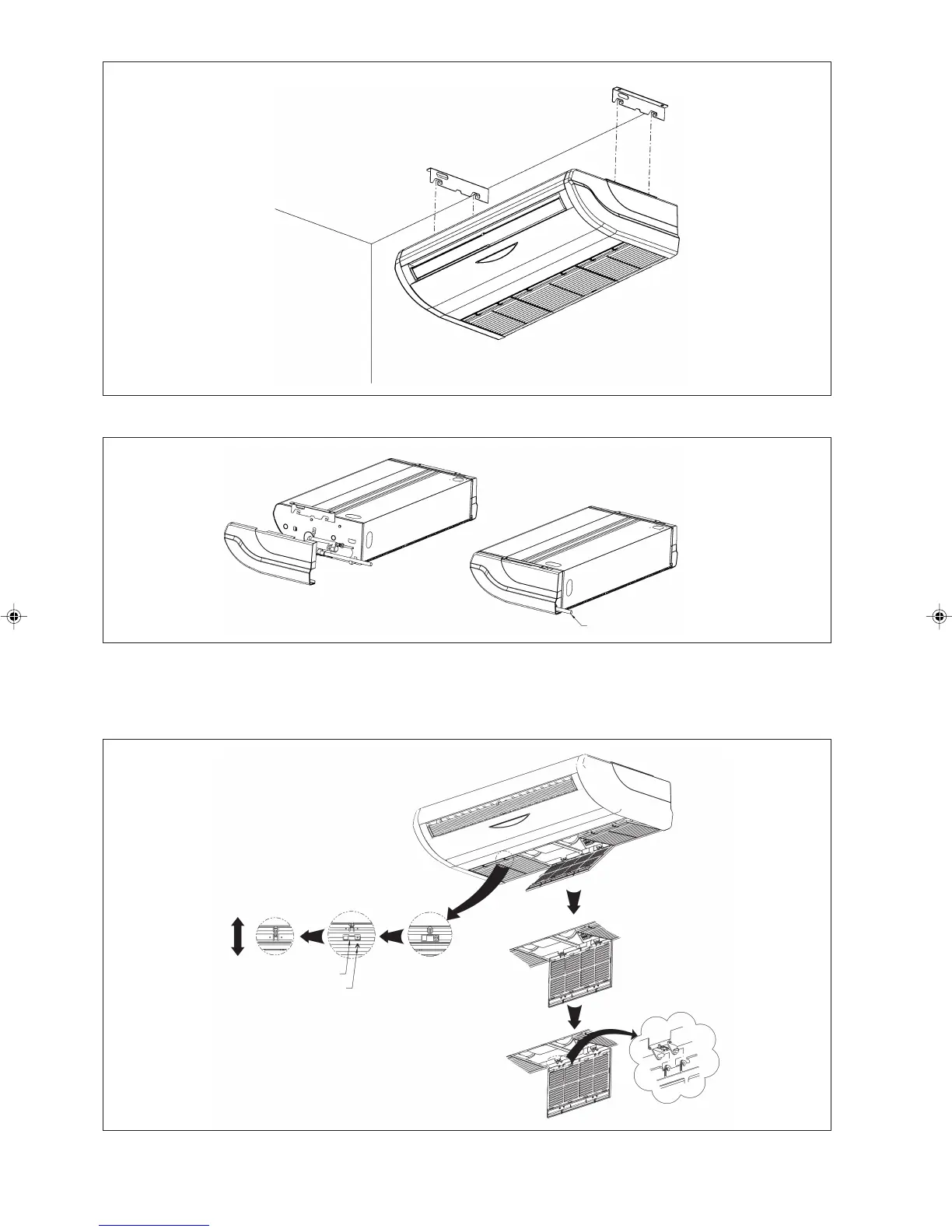

Fig. I
Tubería e instalación de la manguera de desagüe
Pasos para abrir la rejilla de entrada
1. Suelte el tornillo que sostiene el bloque de traba de la rejilla con un destornillador.
2. Extraiga la traba de la rejilla y destrábela.
3. Observe la Fig. K.
Bloque de traba de la rejilla
Tornillo (M4)
Cerrada
Abierta
Fig. K
Menguera de Desagüe
Fig. J
5 IM-CEE-1108(0)-ES AS 5/26/09, 3:18 PM8
