Acson 5CE 35E - Conexión del Cableado Eléctrico

5-10

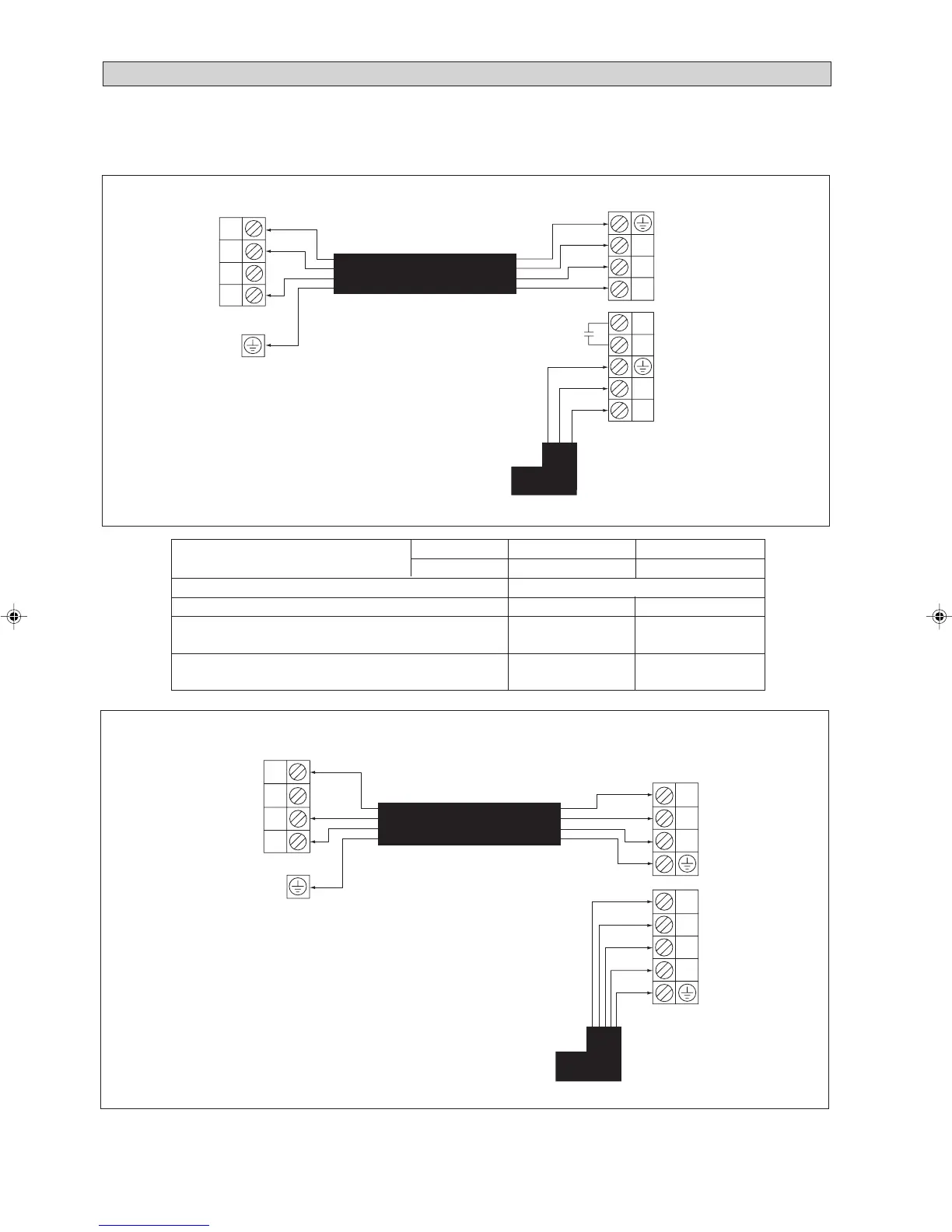

CONEXIÓN DEL CABLEADO ELÉCTRICO
IMPORTANTE : * Estos valores són sólo para información. Deberán ser comprobados y seleccionados para que cumplan
con la normativa y códigos locales y/o nacionales. También dependen del tipo de instalación y tamaño
de los conductores.
Modelo Interior (5)CE35E (5)CE40E
Exterior (5)SL35C (5)SL40C
Margen de la tensión 220-240V/1Ph/50Hz +
!
Fusible recomendado* (A) 30 30
Tamaño del cable de alimentación* (mm
2
) 44
Número de conductores 33
Tamaño del cable de interconexión* (mm
2
) 1,5 1,5
Número de conductores 44
R
N
N
L
COMP
S
L
COMP
L
N
La energía eléctrica debe ser suministrada a través
de dispositivos de protección (disyuntor o fusible)
con sistema de separación de dos polos (fase + neutro)
con luz de contacto mínima de 3,0 mm.
(5)CE35/40E Vs (5)SL35/40C (1 PH)
Regleta De
Terminales
Unidad De
Interior
Cable de interconexión
Regleta De
Terminales
Unidad De
Exterior
!
El Cabel Del Enchuffe
COMP
L
N
COMP
N
L
R
N
S
T
La energía eléctrica debe ser suministrada a través de
dispositivos de protección (disyuntor o fusible) con
sistema de separación de dos polos (fase + neutro)
con luz de contacto mínima de 3,0 mm.
(5)CE40E Vs (5)SL40C (3 PH)
5CE35E Vs 5SL35C (3 PH)
Regleta De
Terminales
Unidad De
Interior
Cable de interconexión
Regleta De
Terminales
Unidad De
Exterior
!
El Cabel Del Enchuffe
Enfriamiento
