Acson 5CE 35E - Installation des Innengerätes

3-4
Abmessung A B C D E F
(5)CE 35E/ER
1320 635 255 134 1222 49
(52,0) (25,0) (10,0) (5,3) (48,1) (1,9)
(5)CE 40E/ER
1538 635 255 134 1440 49
(60,6) (25,0) (10,0) (5,3) (56,7) (1,9)
Vorbereitende Massnahmen
• Stromversorgung und Montage muss nach den
Vorschriften der Behörden vor Ort (z.B. National
Electrical Board) erfolgen.
• Die Spannung darf ±10% der angegebenen nicht
überschreiten. Die Stromleitungen müssen vom
Aufschweißen von Transformatoren, wodurch bei der
Stromversorgung hohe Schwankungen entstehen
können, abhängig sein.
• Achten Sie darauf, daß der Installationsort für die
Verkabelung, die Rohrleitungsführung und die
Ablaufleitungen geeignet ist.
Standard-Montage
Prüfen Sie, ob die Overhead-Stützen stark genug sind, um das
Gewicht des Gerätes zu tragen. Bringen Sie den Aufhänger
(Klemme für die Wandmontage für das Stehen auf dem Boden)
an und prüfen Sie die Ausrichtung des Gerätes wie in Abbildung
A dargestellt. Prüfen Sie auch, ob die Aufhänger fest sind und
der Sockel der Ventilatorspule in beide horizontale Richtungen
positioniert ausgerichtet ist. Dabei ist das Gefälle der Drainage
wie in Abbildung B zu berücksichtigen.
INSTALLATION DES INNENGERÄTES

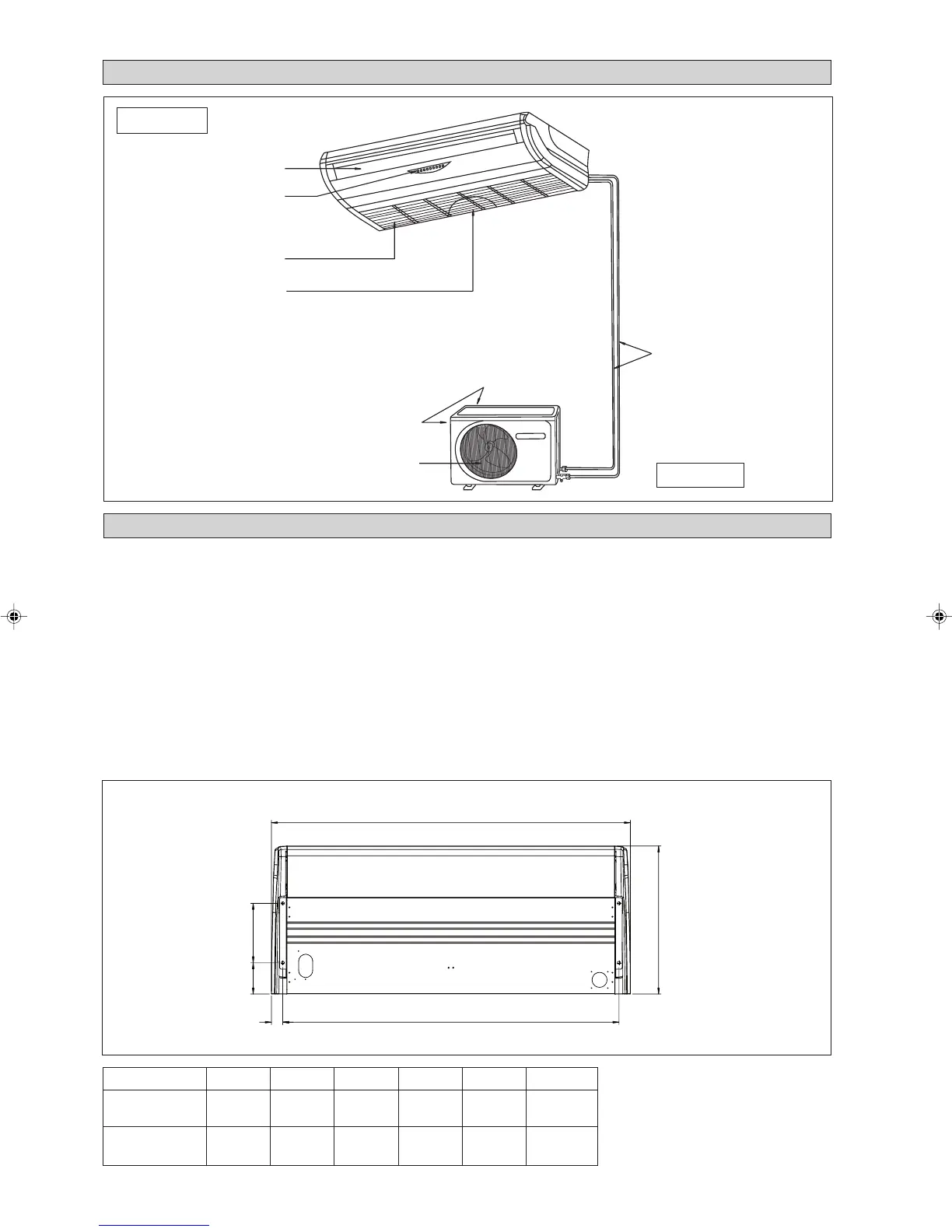

INSTALATIONSDIAGRAMM
Innen-Gerät
Außengeräte
Kältemittelleitung
Lufteinlass
Lufteinlass
Luft-Einsaug-Stutzen
Abluftaufsatz
Leuchtanzeigen für den
Signal-Empfänger
Lufteinlassgitter
Luftfilter
(Im Lufteinlassgitter)
Abb. A
A
E
B
C
D
F
Alle Dimensionen sind in mm/(zoll)
3 IM-CEE-1108(0)-DE AS 5/26/09, 3:15 PM4
