Acson 5CE 35E - Установка Наружного Блока

6-4
Размер ABCDE F
(5)CE 35E/ER
1320 635 255 134 1222 49
(52,0) (25,0) (10,0) (5,3) (48,1) (1,9)
(5)CE 40E/ER
1538 635 255 134 1440 49
(60,6) (25,0) (10,0) (5,3) (56,7) (1,9)
Предварительный Осмотр Места Установки
• Подвод электроснабжения и установка должны
соответствовать положениям и правилам местной
управляющей администрации (напр. Национальное
управление по электричеству).
• Колебания источника напряжения не должны превышать
±10% номинального напряжения. Линии электроснабжения
не должны зависеть от сварочных трансформаторов,
которые могут стать причиной высоких колебаний
снабжения.
• Удостоверьтесь, что расположение удобно для прокладки
проводов, труб и слива.
Стандартная Установка
Убедитесь, что верхние суппорты достаточно сильны, чтобы
удерживать вес блока. Расположите подвески (настенный
монтажный кронштейн для напольной стойки) и проверьте его
выравненность с блоком, как показано на Рисунке А. Проверьте
также, чтобы кронштейны были безопасными, а основание
вентиляторного доводчика было бы выровнено в обоих
горизонтальных направлениях, принимая во внимание уклон для
дренажного стока, как рекомендовано на Рисунке В.
УСТАНОВКА НАРУЖНОГО БЛОКА

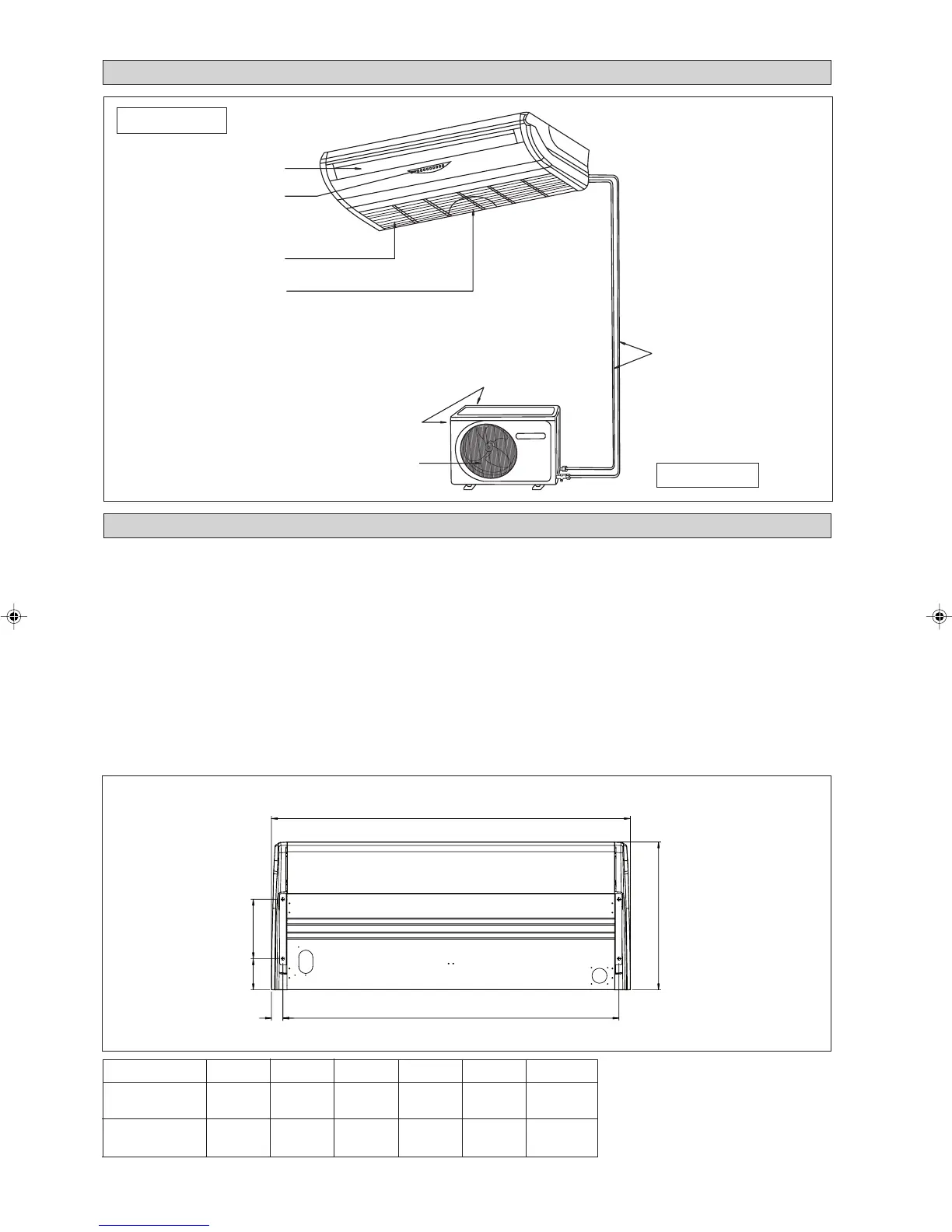

РИСУНОК УСТАНОВКИ
Комнатного блок
Наружного блок
Трубопровод хладагента
Впуск воздуха
Впуск воздуха
Воздухозаборное
отверстие
Жалюзи выпуска воздуха
Индикаторы
приемника сигналов
Решетка впуска воздуха
Воздушные фильтры
(Внутри решетки впуска
воздуха)
Рис. A
A
E
B
C
D
F
Все размеры указаны в мм/(дюймах)
6 IM-CEE-1108(0)-RU AS 5/26/09, 3:19 PM4
