2-4
Dimension ABCDE F
(5)CE 35E/ER
1320 635 255 134 1222 49
(52,0) (25,0) (10,0) (5,3) (48,1) (1,9)
(5)CE 40E/ER
1538 635 255 134 1440 49
(60,6) (25,0) (10,0) (5,3) (56,7) (1,9)
Étude préliminaire du site
• L’alimentation électrique et l’installation doivent être
conformes à la réglementation locale (p.ex. agréé EDF).
• La fluctuation de l’alimentation secteur ne doit pas
dépasser ±10 % de la tension nominale. Les lignes
d’alimentation électrique doivent être indépendantes des
transformateurs de soudage qui pourraient provoquer de
fortes fluctuations d’alimentation.
• Assurez-vous que l’emplacement est pratique pour les
branchements, la tuyauterie et l’évacuation.
Montage standard
Vérifier que les supports de plafond sont assez solides pour
supporter le poids de l’appareil. Positionner les tiges de levage
(support de montage mural pour installation au sol) et vérifier
leur alignement avec l’appareil comme illustré dans la Figure
A. Vérifier également que les supports de suspension sont
solidement ancrés et que la base du ventilo-convecteur est de
niveau dans les deux sens horizontaux, tenant compte de
l’inclinaison pour le flux d’évacuation tel que recommandé dans
la Figure B.
INSTALLATION DE L’UNITÉ INTÉRIEURE

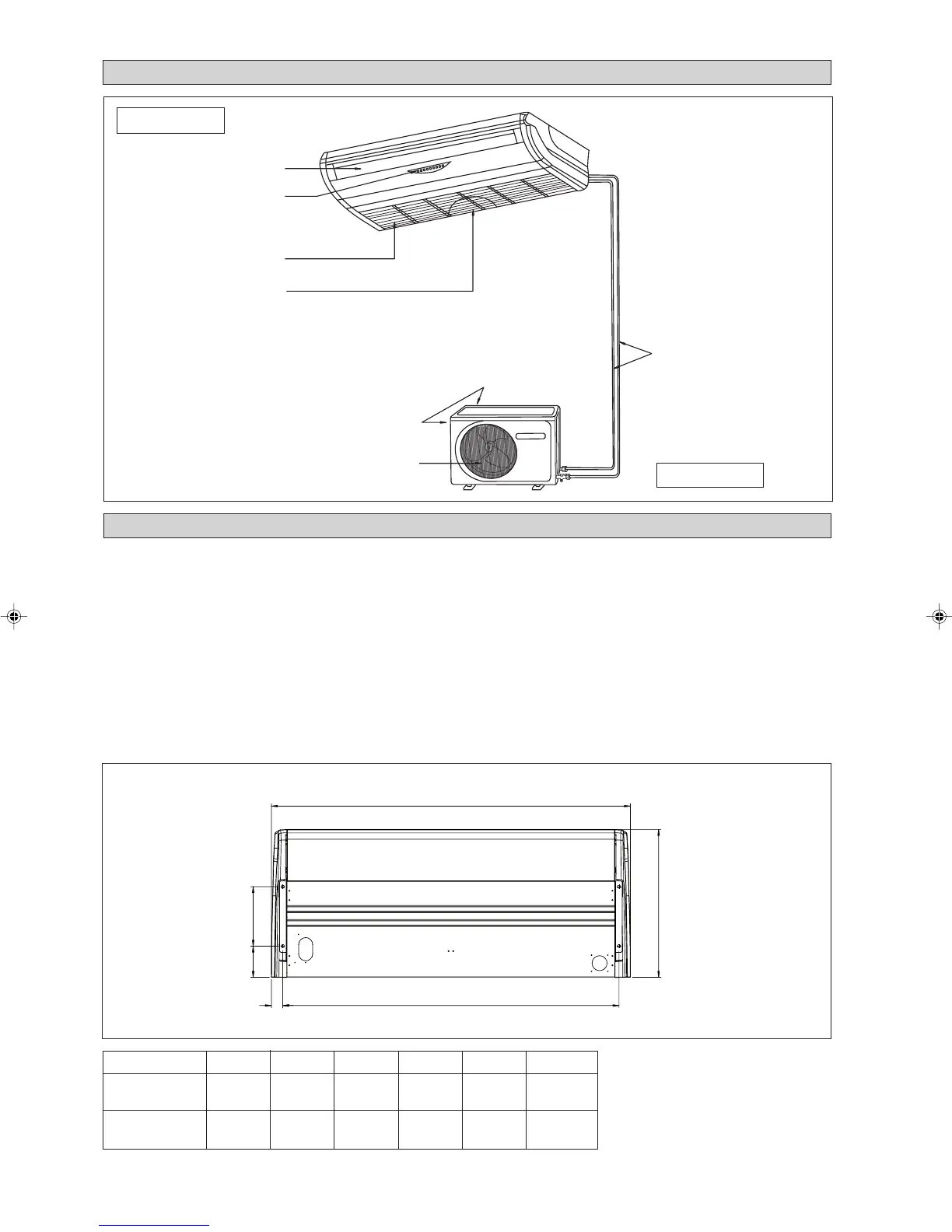

DIAGRAMME D’INSTALLATION
Unité Intérieure
Unité Extérieure
Tuyauteries Frigorifiques
Reprise Air
Reprise Air
Buse d’admission d’air
Conduit de ventilation
Voyants du récepteur
de signal
Grilles de reprise d’air
Filtres à air
(Grille d’admission d’air intérieur)
Fig. A
A
E
B
C
D
F
Toutes les dimensions sont données en mm/(pouces)
