2-5
Français
Français

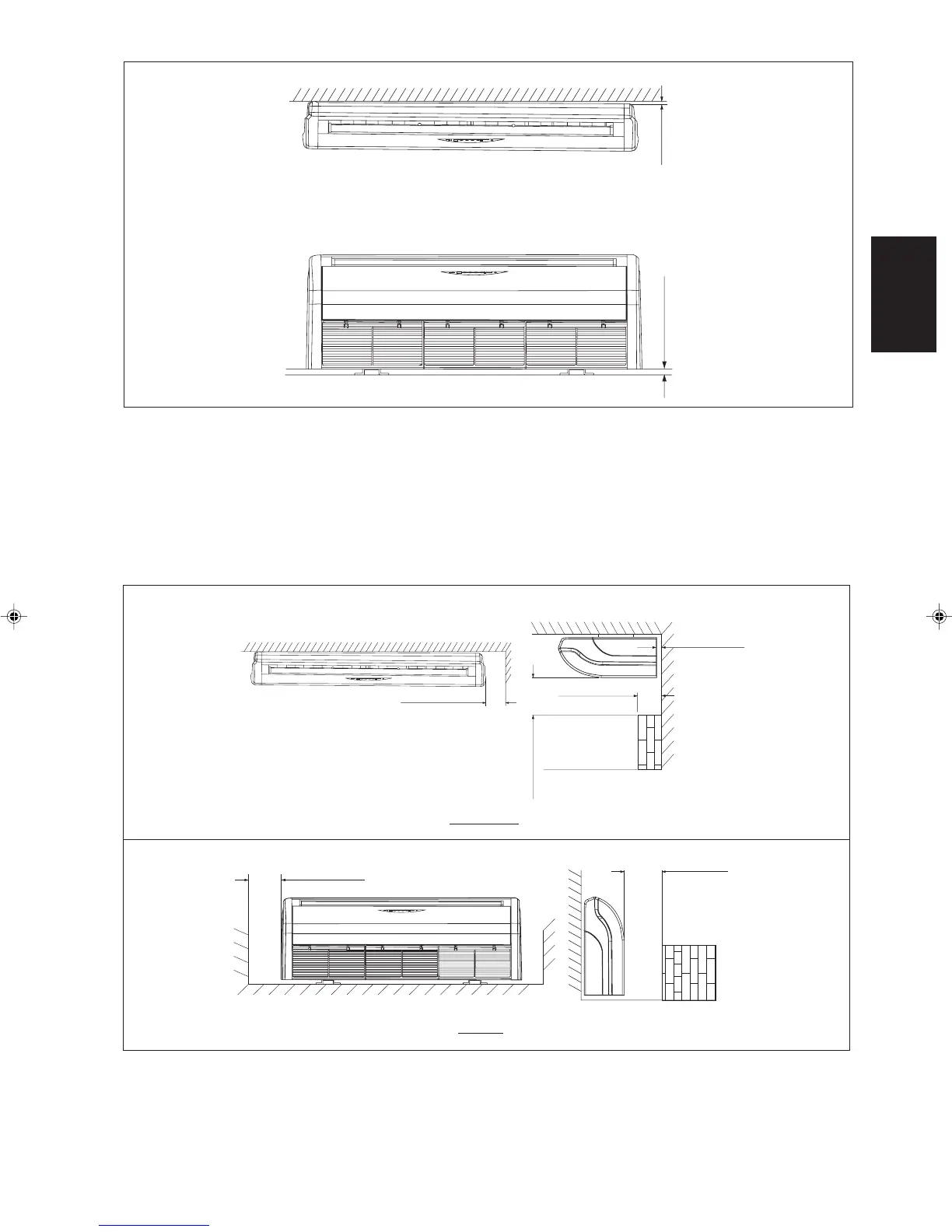

Fig. B
10,0mm (0,39")
10,0mm (0,39") Bas
S’assurer que les étapes suivantes sont respectées :
• Vérifier l’inclinaison pour le flux d’évacuation tel que recommandé dans la Figure B.
• Laisser un espace libre pour faciliter la maintenance et obtenir un flux d’air optimal, comme le montre la Figure C.
• L’appareil intérieur doit être installé de façon à ce qu’il n’y ait aucun court circuit entre l’air d’évacuation froid et l’air
d’admission chaud.
• Ne pas installer l’appareil intérieur dans un emplacement où il peut être exposé à la lumière directe du soleil. L’emplacement
doit être adapté à l’installation des tuyauteries et de l’évacuation. L’appareil doit être très éloigné de la porte.
Fig. C
Type plafond
Type sol
Mini. 10,0mm (0,39")
Max. 250mm (9,84")
Mini. 500mm (19,60")
Les ustensiles, meubles ou
caractéristiques
architecturales intégrées ne
doivent pas dépasser de
plus de 250,0 mm
Mini. 1,0m (39,37")
Mini. 400,0mm (15,75")
Mini. 300,0mm (11,81")
2 IM-CEE-1108(0)-FR AS 5/26/09, 3:15 PM5
