INSTALLATION SOUS PLAFOND
Installer les boulons de suspension
1. Installer les boulons de suspension de façon à ce
qu’ils puissent supporter l’appareil intérieur.
2. Ajuster la distance au plafond avant installation.
3. Se référer aux dimensions données pour installer
l’appareil.
Installation Type plafond
Installation Type plancher
Mur
Mur

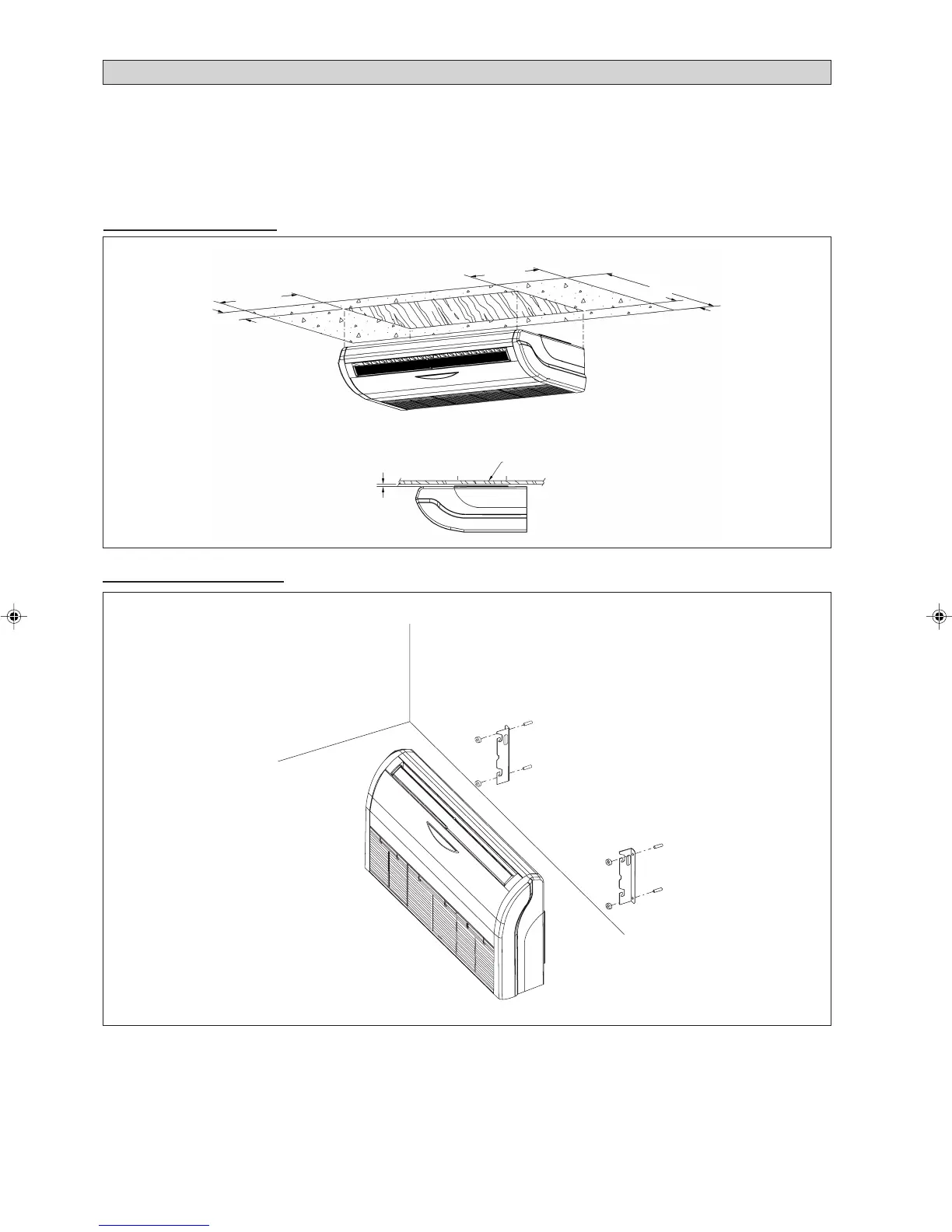

Fig. D
Fig. E
Installer les appareils intérieurs
1. Insérer les boulons de suspension dans les fixations du
support de suspension.
2. Placer les écrous et rondelles de chaque côté des fixations
métalliques.
3. Sécuriser avec les écrous.
