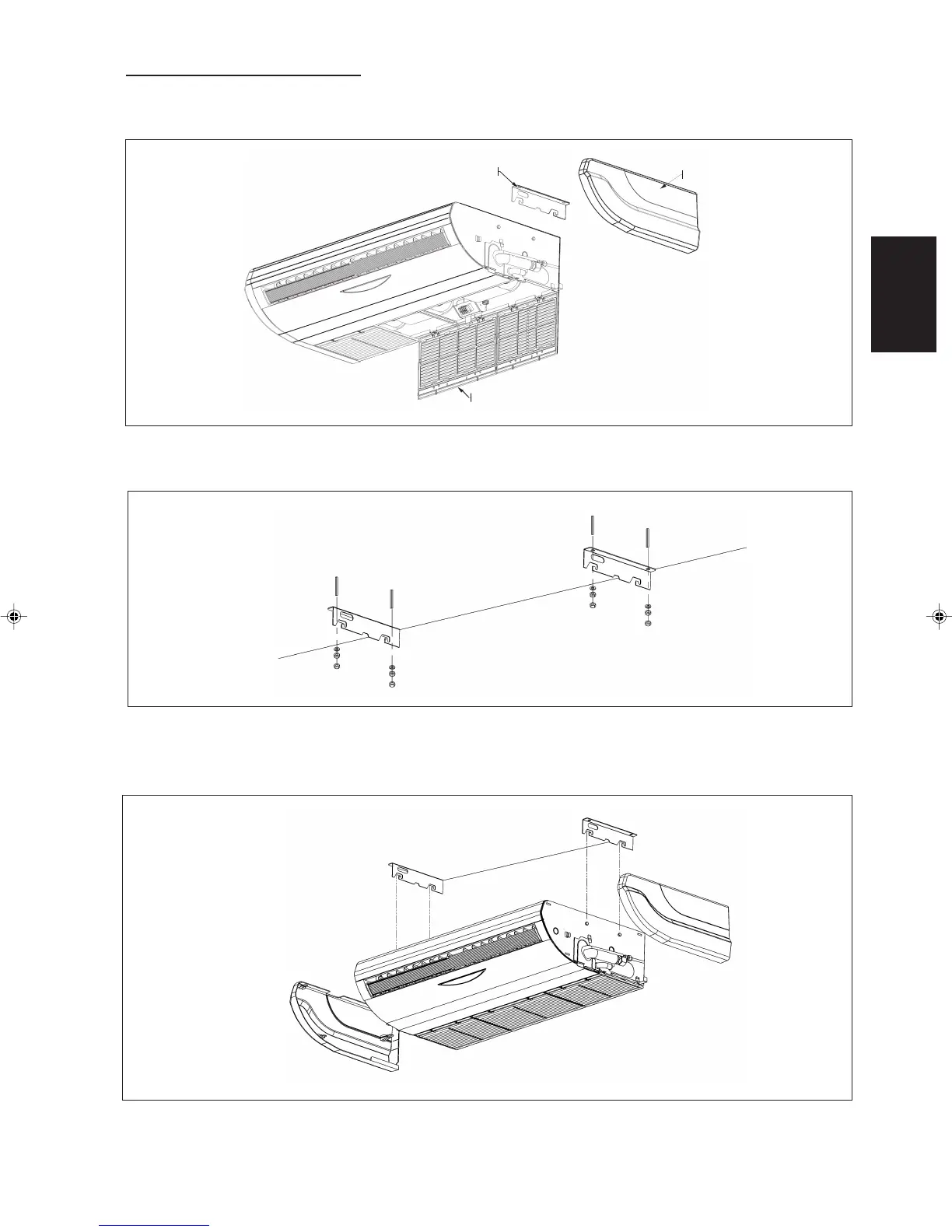

Installation – Type plafond exposé
Étape 1
Retirez la grille d’admission d’air, le panneau latéral et la ferrure de suspension de l’unité. Référez-vous à la Fig. F.
Étape 2
Placez la tige de suspension comme indiqué dans la Fig. G et installez la ferrure de suspension.
Fig. F
Fig. G
Étape 3
Suspendez l’unité et serrez les boulons après avoir installé la tuyauterie et le tuyau d’évacuation.
Enfin, installez la grille d’admission et le panneau latéral dans la bonne position.
Fig. H
Ferrure de suspension
Panneau latéral
Grille d’admission
