2-8

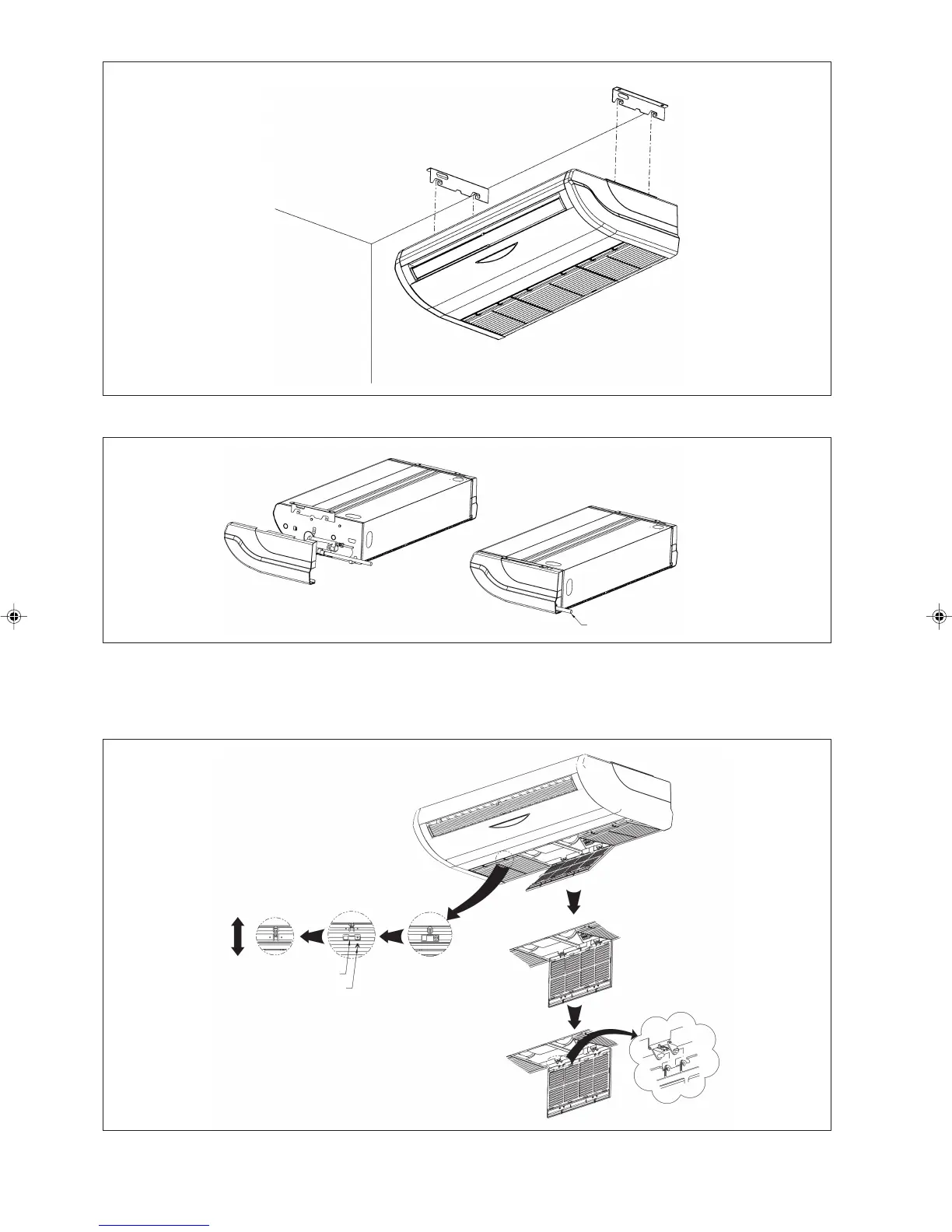

Fig. I
Installation de la tuyauterie et du tuyau d’évacuation
Étapes d’ouverture de la grille d’admission
1. Déverrouillez la vis fixée à la grille de verrouillage de bloc à l’aide d’un tournevis.
2. Retirez la grille de verrouillage de bloc et déverrouillez le verrou de la grille.
3. Consultez la Fig. K pour référence.
Grille de verrouillage de bloc
Vis (M4)
Fermé
Ouvert
Fig. K
Tuyau d’evacuation
Fig. J
2 IM-CEE-1108(0)-FR AS 5/26/09, 3:15 PM8
