Español

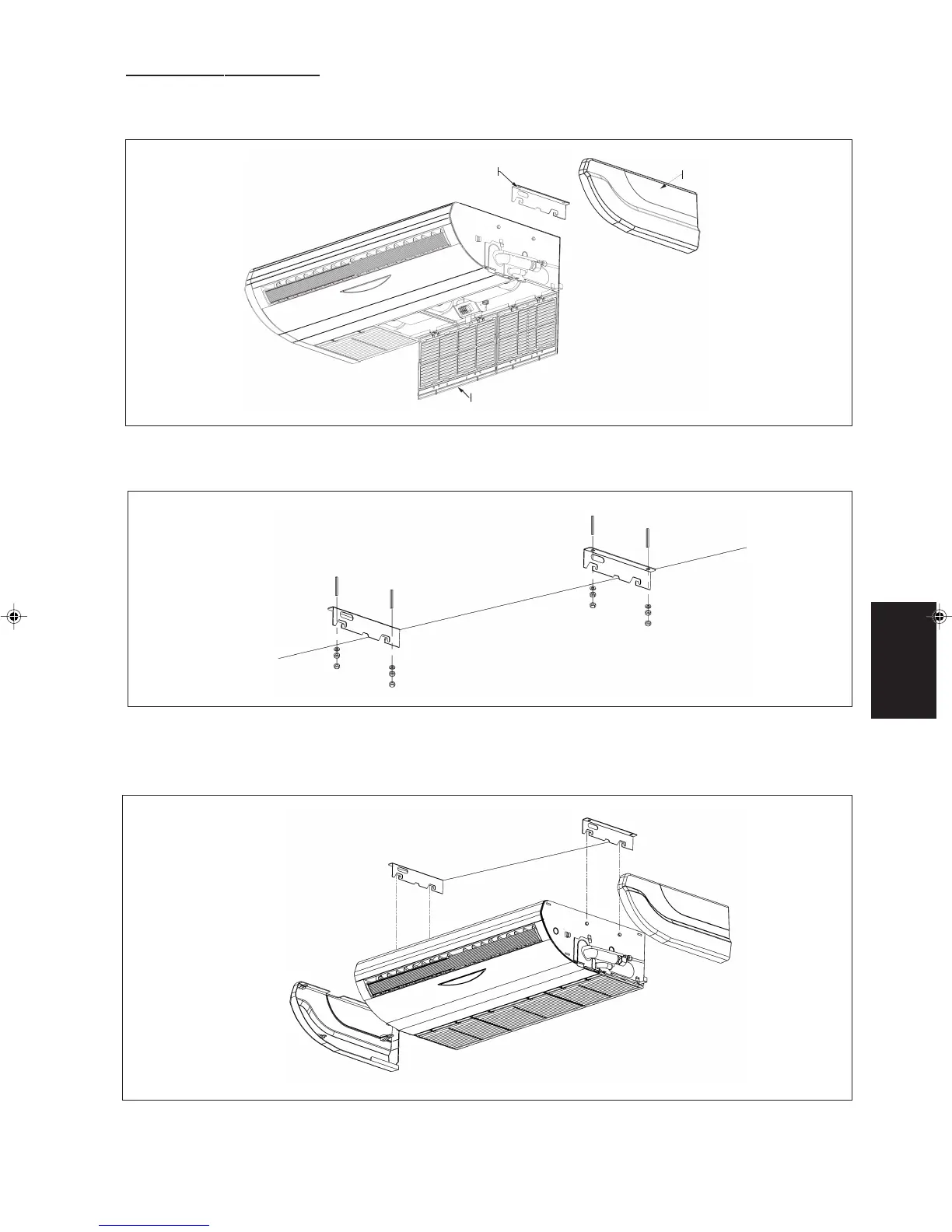

Instalación - Techo expuesto
Paso 1
Extraer la rejilla de entrada de aire, el panel lateral y montura para colgar la unidad. Por favor consulte Fig. F.
Paso 2
Coloque la barra de colgar como se muestra en la Fig. G y instale la montura para colgar.
Fig. F
Fig. G
Paso 3
Cuelgue la unidad y ajuste el perno después de instalar la tubería y desagüe.
Finalmente instale la rejilla de entrada y el panel lateral en la posición correcta.
Fig. H
Montura para colgar
Panel lateral
Rejilla de entrada
5 IM-CEE-1108(0)-ES AS 5/26/09, 3:18 PM7
