5-6
10mm
300mm(Mínimo)
300mm(Mínimo)
621mm
10mm
Techo
10mm

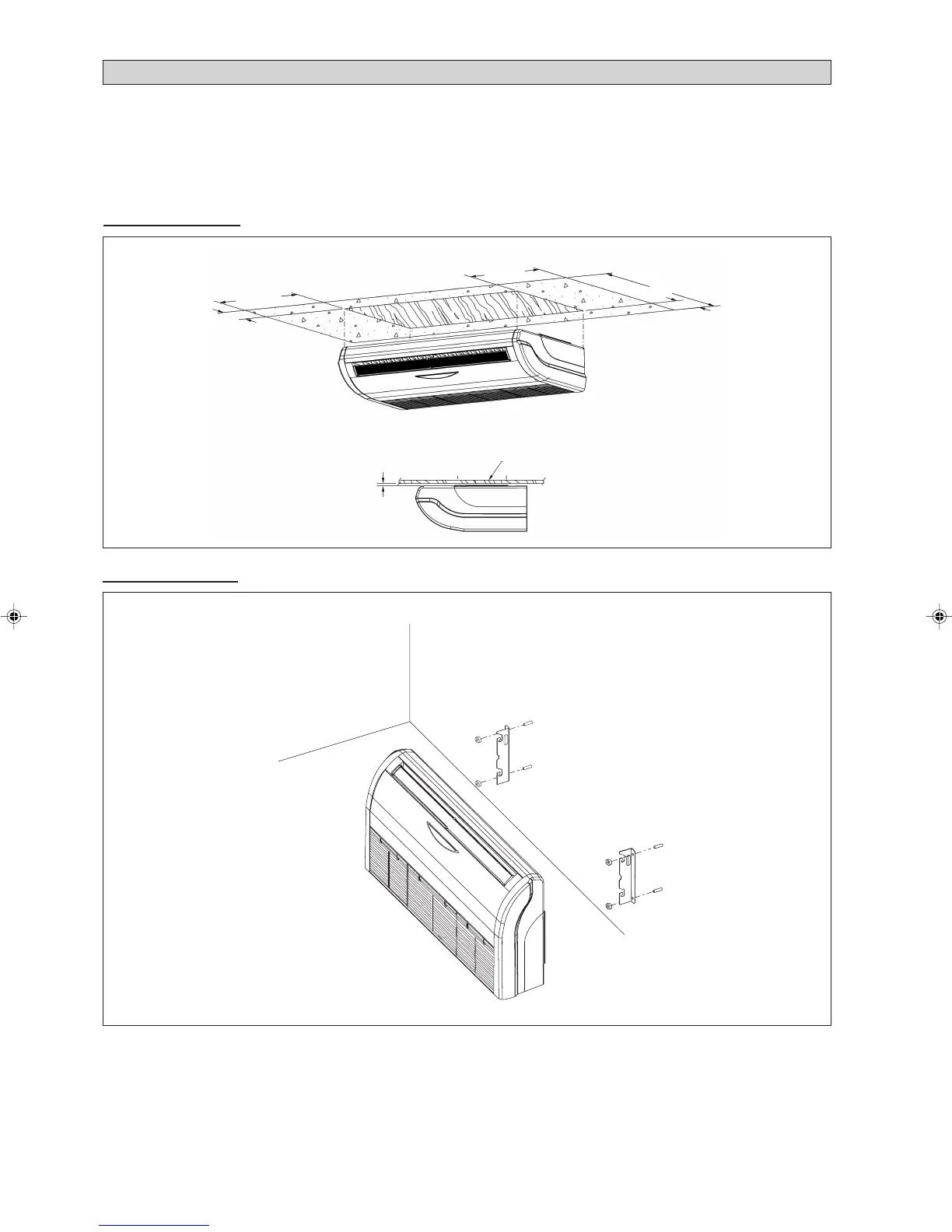

INSTALACIÓN BAJO TECHO
Instale los pernos de suspensión
1. Instale los pernos de suspensión de modo que puedan
soportar la unidad de interior.
2. Calcule la distancia al techo antes de la instalación.
3. Consulte la dimensión dada para instalar la unidad.
Instalación de techo
Instalación de suelo
Pared
Pared
Fig. D
Fig. E
Instale las unidades de interior
1. Inserte los pernos de suspensión en los agujeros
adecuados del soporte de pared.
2. Ponga las tuercas y arandelas en ambos lados de los
agujeros metálicos.
3. Asegúrelo con tuercas.
5 IM-CEE-1108(0)-ES AS 5/26/09, 3:18 PM6
