5-5
Español

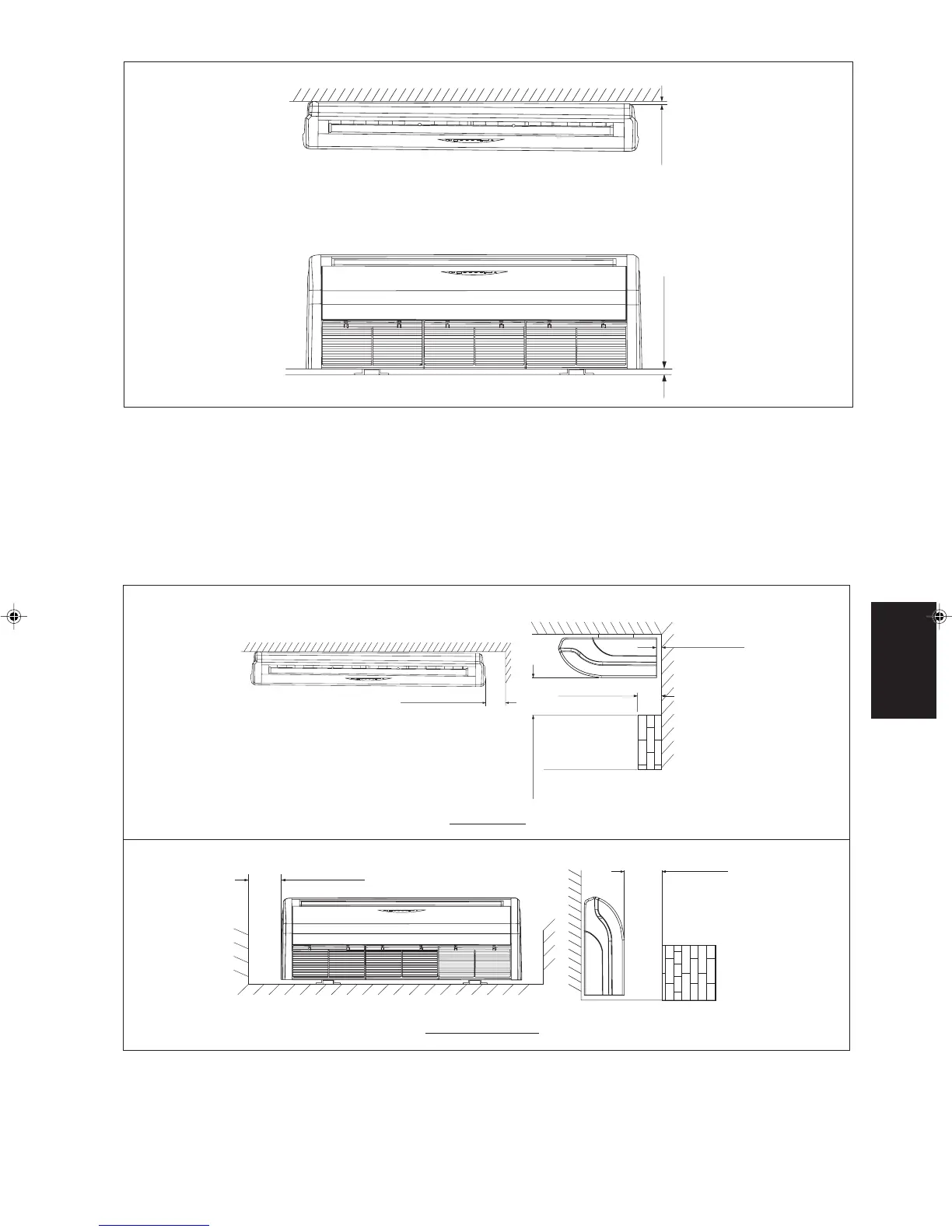

Fig. B
10,0mm (0,39")
10,0mm (0,39") Inferior
Por favor asegúrese de realizar los pasos siguientes:
Compruebe la pendiente para el flujo del drenaje como se recomienda en el gráfico B.
Deje espacio libre para una revisión fácil y un óptimo flujo de aire como se ve en el gráfico C.
La unidad de interior debe ser instalada de tal forma que no haya ningún cortocircuito de la descarga de aire frío con el
retorno del aire caliente.
No instale la unidad de interior donde haya luz solar directa sobre la unidad. La posición debería ser conveniente para la
instalación del drenaje y las tuberías. La unidad debe estar a una gran distancia de la puerta.
Fig. C
De Tipo Techo
Tipo Soporte De Piso
Mínimo 10,0mm (0.39")
Max. 250mm (9.84")
Mínimo
500mm
(19,60")
Los utensilios, muebles o
muebles empotrados no
deben sobresalir más de
250,0mm
Mínimo
1,0m (39,37")
Mínimo
400,0mm (15,75")
Mínimo
300,0mm (11,81")
5 IM-CEE-1108(0)-ES AS 5/26/09, 3:18 PM5
