4-8

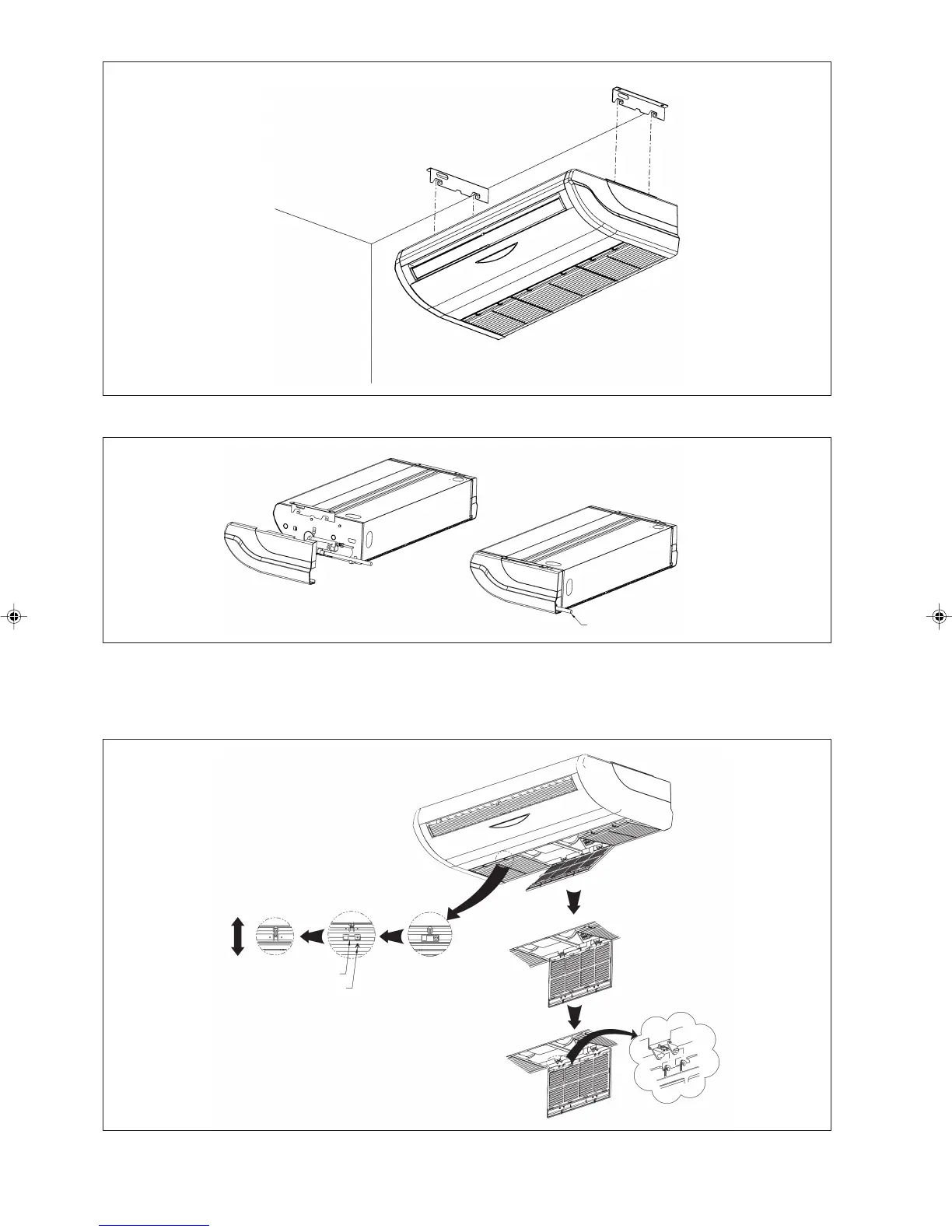

Figura I
Installazione delle tubature e del tubo di scarico
Passaggi per aprire la griglia di ingresso
1. Sbloccare con il cacciavite la vite bloccante del blocco della griglia.
2. Rimuovere il blocco della griglia e sbloccarlo.
3. Vedere la Figura K come riferimento.
Blocco della griglia
Viti (M4)
Chiuso
Aperto
Figura K
Tubo di Drenaggio
Figura J
4 IM-CEE-1108(0)-IT AS 5/26/09, 3:17 PM8
