4-5
Italiano

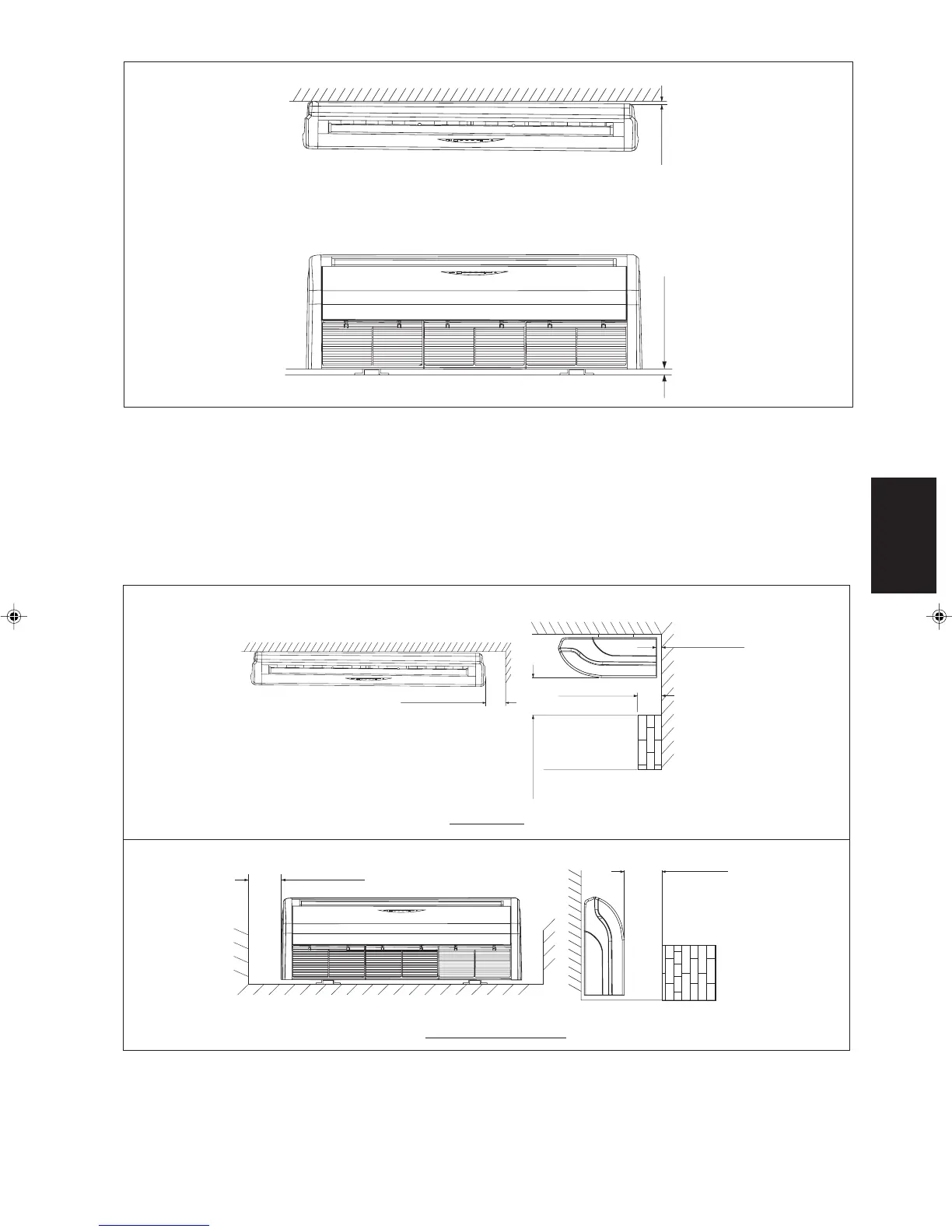

Figura B
10,0mm (0,39")
10,0mm (0,39") Inferiore
Accertarsi di effettuare le seguenti operazioni:
Controllare il gradiente del flusso di scarico indicato nella Figura B.
Installare l’impianto a una distanza adeguata per svolgere facilmente le procedure di assistenza e manutenzione e assicurare
un flusso d’aria ottimale, come indicato nella Figura C.
L’unità interna deve essere installata in maniera tale che non vi siano cortocircuiti tra l’aria scaricata fredda e l’aria di
riflusso calda.
Non installare l’unità interna nei luoghi soggetti alla luce diretta del sole. Il luogo di installazione deve essere adatto per
l’inserimento delle tubature e lo scarico. Sistemare l’unità molto lontano dalla porta.
Figura C
Tipo a soffitto
Tipo a pavimento verticale
Min. 10,0mm (0,39")
Max. 250mm (9,84")
Min. 500mm (19,60")
Gli utensili, mobili o le
strutture architettoniche a
muro non devono sporgere
più di 250,0 mm.
Min. 1,0m (39,37")
Min. 400,0mm (15,75")
Min. 300,0mm (11,81")
4 IM-CEE-1108(0)-IT AS 5/26/09, 3:17 PM5
