2-12
• Tous les fils doivent être fermement connectés.
• Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de
ventilation.
• Les câbles de connexion entre l’unité intérieure et l’unité extérieure doivent être serrés dans les colliers.
• Le cordon électrique doit être êquivalent à H07RN-F (245 IEC65, 245 IEC66) au minimum.
• Lors de la fixation du couvercle du bornier, assurez-vous de ne pincer aucun fil.
• Une fois toutes les connexions électriques terminées, remplissez tous les espaces/trous avec de l’isolant (à acheter séparément)
afin d’éviter que des petits animaux ou insectes ne pénètrent dans l’unité.
• Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d’alimentation. Connectez les fils en les faisant
correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité.)
Modèle Intérieure 5CE35ER (5)CE40ER
Extérieure 5SL35CR (5)SL40CR
Tension d’alimentation 380-415V/3Ph/50Hz +
!
Fusible recommandé* (A) 10 13
Section du câble d’alim* (mm
2
) 1,5 2,5
Nombre de conducteurs 55
Section du câble de liaison* (mm
2
) 1,5 1,5
Nombre de conducteurs 3&4 3&4
A
4WV
OF
COMP
A
R
S
T
4WV
OF
N
COMP
N
L
N
L
L’alimentation électrique doit être fournie avec
des dispositifs de protection (disjoncteur ou
fusible) avec système de séparation à deux pôles
(phase + neutre), avec un intervalle de contact
d’au moins 3,0 mm.

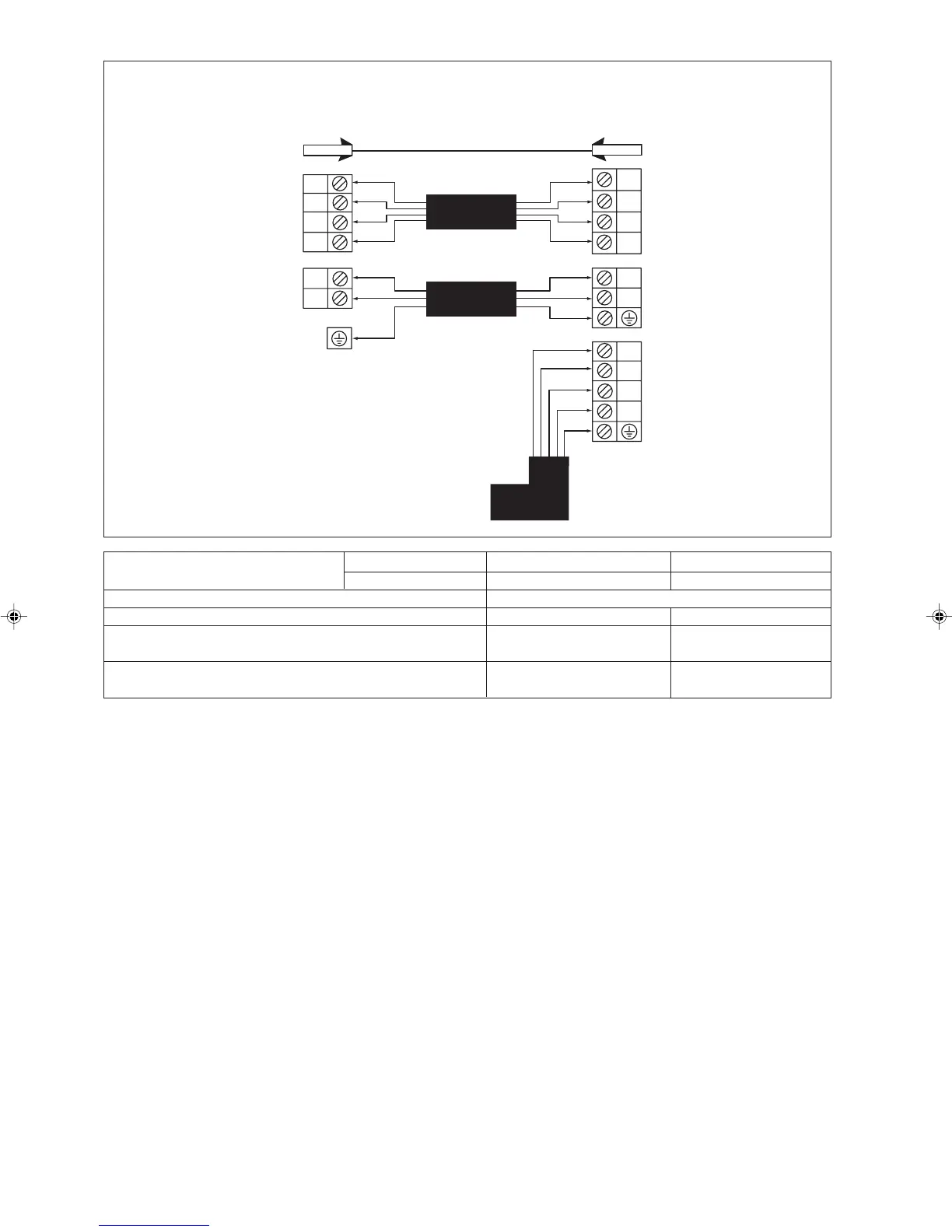

(5)CE40ER Vs (5)SL40CR (3PH)
5CE35ER Vs 5SL35CR (3PH)
Bornier De
L’unité
Intérieure
Câble
d’interconnexion
Bornier De
L’unité
Extérieure
!
Cordon Electrique
380-415V/3Ph/50Hz
Capteur à bobine extérieur
