2-14

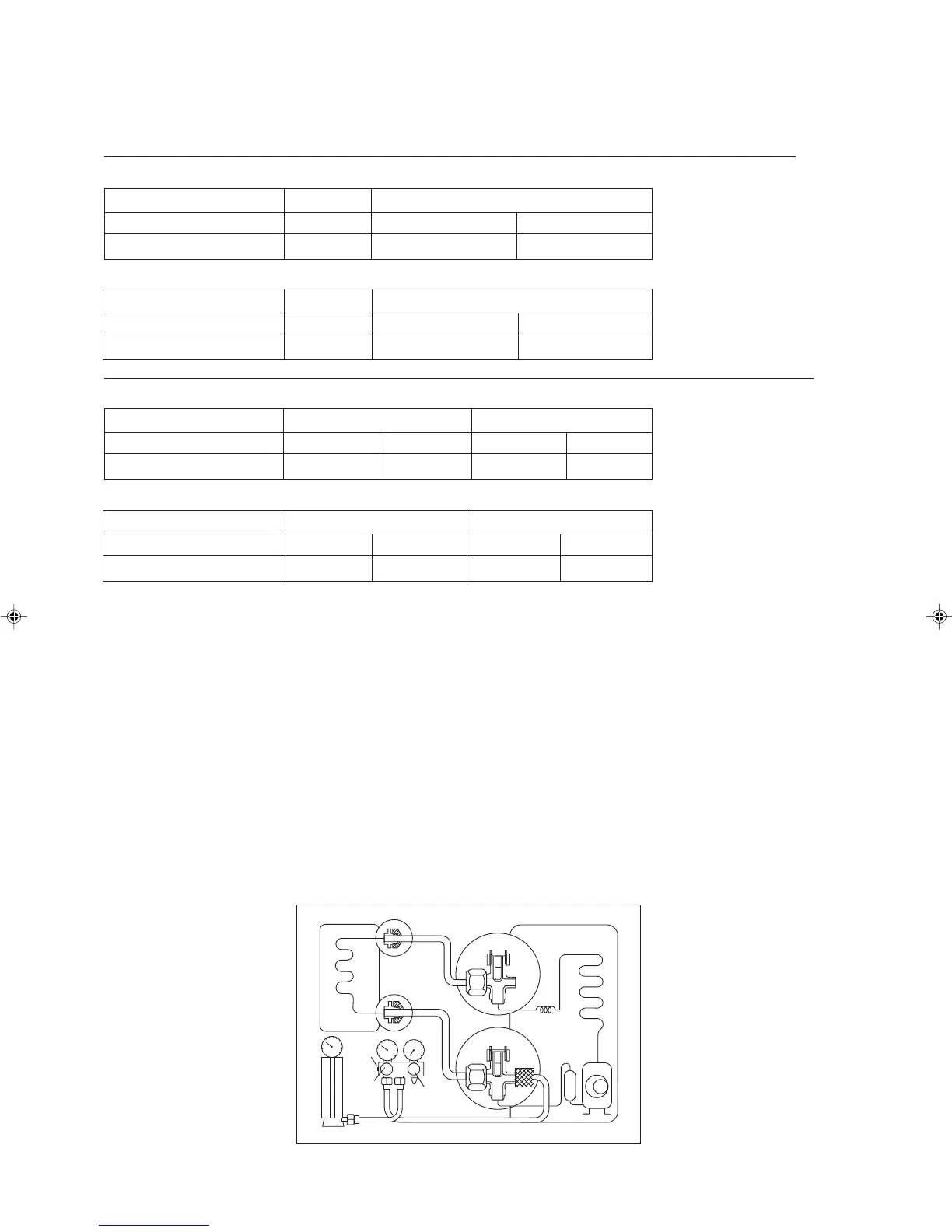

Opération de chargement
Cette opération nécessite impérativement l’utilisation d’un cylindre de charge ou une balance de précision. Le complement de
charge se fait sur l’unité extérieure par la vanne d’aspiration via la prise de pression de la vanne de service.
• Enlever le bouchon de la vanne de service.
• Raccorder le côté de basse pression de la jauge de chargement à l’orifice de succion du réservoir cylindrique et fermer le
côté de haute pression de la jauge. Éliminer l’air du tuyau de service.
• Mettre le climatisateur en marche.
• Ouvrir le cylindre de gaz et la valve de chargement de basse pression.
• Lorsqu’une quantité suffisante de réfrigérant est injectée dans l’unité, fermer le côté basse pression et la valve du cylindre
de gaz.
• Débrancher le tuyau de service de l’orifice de service. Remettre le bouchon de l’orifice de service.
Valve De Succion
Valve De Deversement
Côté liquide
Unité Intérieure
Unité Extérieure
Côté gaz
Lo
Hi
Ouvert
Fermé
Ouvert
Ouvert
Valve De
Contröle
Intérieure CE35E CE40E
Extérieure SL35C SL40C (1PH) SL40C (3PH)
Complément De Charge [g/m] 57 55 56
Complément De Charge
La charge complète de gaz se trouve dans l’unité extérieure, jusqu’à une longueur nominale de 7,5m, aucun complément de
charge n’est nécéssaire. Si la longueur de la liaison est supérieure à 7,5m, utilisez alors la valve de charge supplémentaire
comme indiqué dans le tableau ci-dessous.
Charge de réfrigérant supplémentaire [g] par mètre de longueur supplémentaire telle que projetée (Pour modèles R22)
Froid Seul
Exemple:
CE35E & SL35C avec une longueur de tuyauterie de 13m la longueur de tuyauterie supplémentaire est de 5,5m. Ainsi,
Charge supplémentaire = 5,5[m] x 38[g/m]
= 209[g]
Charge de réfrigérant supplémentaire [g] par mètre de longueur supplémentaire telle que projetée (Pour modèles R410A)
Froid Seul
Intérieure 5CE35E 5CE40E
Extérieure 5SL35C (1 PH) 5SL35C (3 PH) 5SL40C (1 PH) 5SL40C (3 PH)
Complément De Charge [g/m] 27 27 24 25
Module Pompe À Chaleur
Intérieure CE35ER CE40ER
Extérieure SL35CR SL40CR (1PH) SL40CR (3PH)
Complément De Charge [g/m] 54 54 55
Intérieure 5CE35ER 5CE40ER
Extérieure 5SL35CR(1 PH) 5SL35CR(3 PH) 5SL40CR (1 PH) 5SL40CR (3 PH)
Complément De Charge [g/m] 28 27 39 39
Module Pompe À Chaleur
