3-1
Deutsch
Deutsch

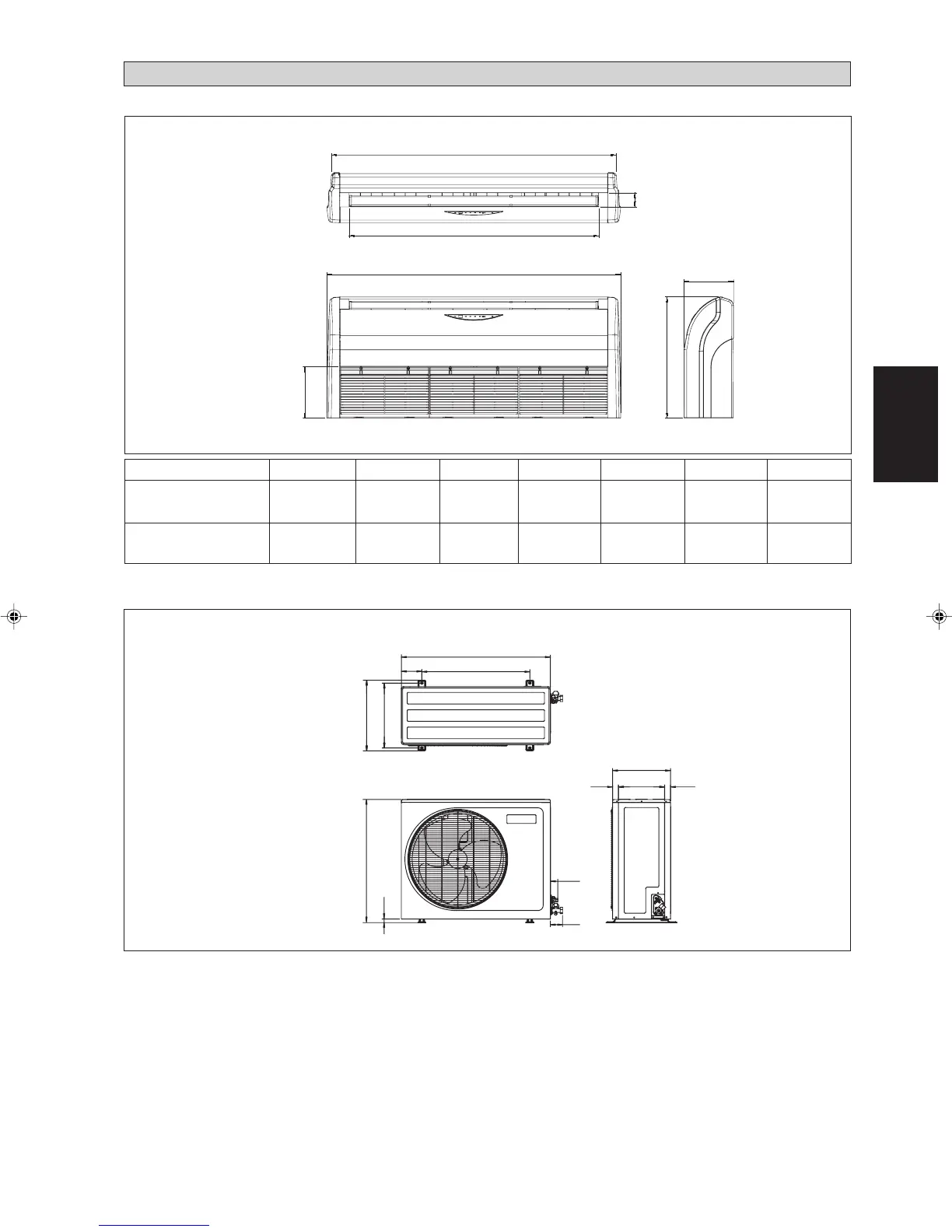

AUSLEGUNG UND ABMESSUNG
Innen-Gerät
Alle Dimensionen sind in mm/(zoll)
A
B
E
C
D
G
F
Außen-Gerät ((5)SL35/40C/CR)
Alle Dimensionen sind in mm/(zoll)
Abmessung A B C D E F G
(5)CE 35E/ER
1272 1088 74 1320 268 635 259
(50,1) (42,8) (2,9) (52,0) (10,6) (25,0) (10,2)
(5)CE 40E/ER
1490 1308 74 1538 268 635 259
(5,9) (51,5) (2,9) (60,6) (10,6) (25,0) (10,2)
1000,0 (39,4)
400,0 (15,7)
320,0 (12,6)
40,0
(1,6)
40,0
(1,6)
745,6 (29,4)
141,5 (5,6)
488,0 (19,2)
488,0 (19,2)
25,0 (1,0)
850,0 (33,5)
50,0
(2,0)
35,0
(1,4)
3 IM-CEE-1108(0)-DE AS 5/26/09, 3:15 PM1
