3-14

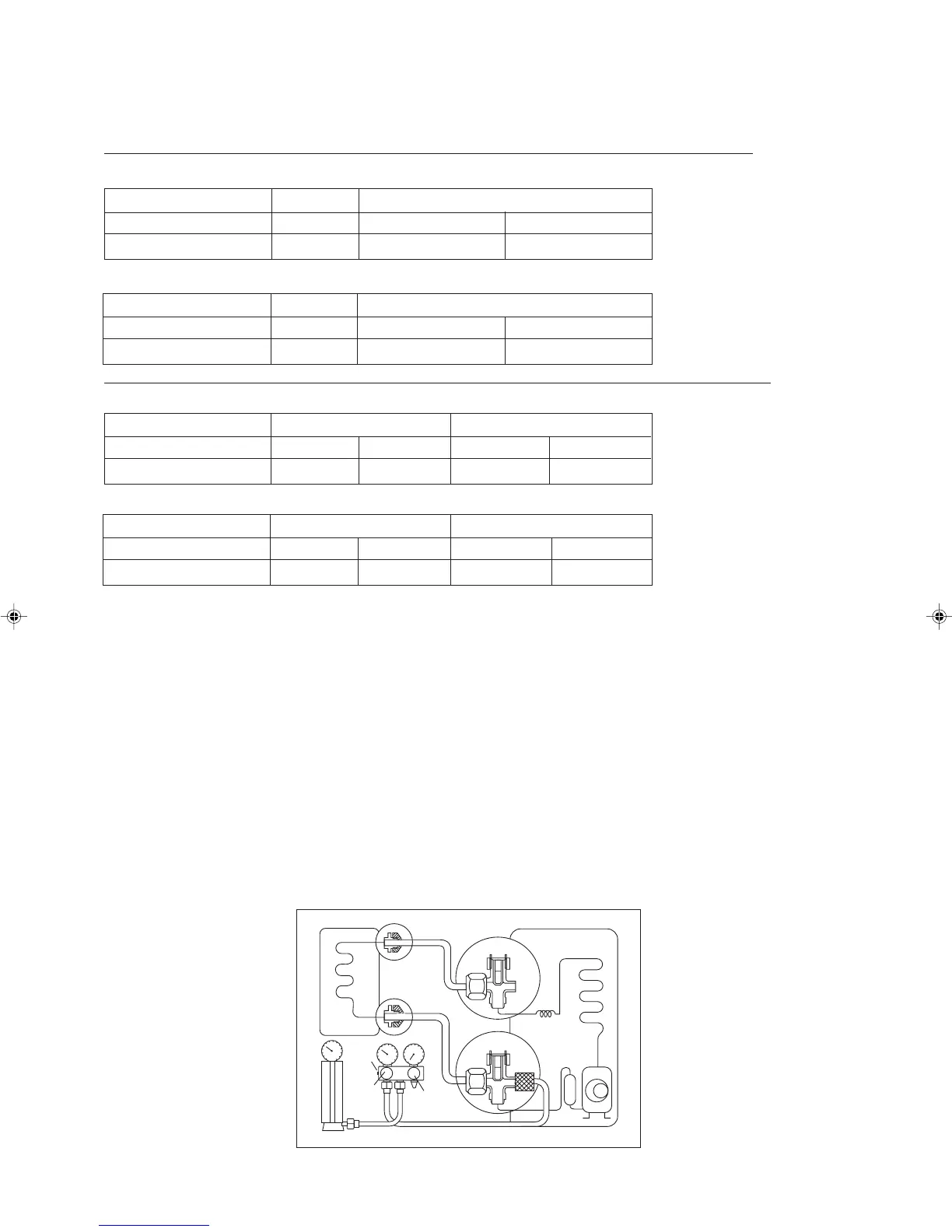

Kältemittel-Zusatzbefüllung
Dieser Arbeitsgang erfordert unbedingt den Einsatzeines Gas-Füllzylinders sowie einer Präzisionswaage. Die Zusatzbefüllung
erfolgt am Außenmontage-Gerät mithilfe des Ansaugventils und dem Wartungsanschluß.
• Abdeckung der Wartungsöffnung entfernen.
• Die Niederdrucköffnung des Lademessers an den Ansauganschluss des Gaszylinders anschliessen und die Hochdrucköffnung
des Lademessers schliessen. Die verbleibende Luft aus dem Zulieferschlauch entfernen.
• Klimaanlage einschalten.
• Den Gaszylinder und das Niederdruck-Ladeventil öffnen.
• Sobald die benötigte Kältemittelmenge in das Gerät eingepumpt ist, werden die Niederdrucköffnung des Lademessers und
der Gaszylinder geschlossen.
• Den Zulieferschlauch vom Gaszylinder entfernen und die Zylinder-Abdeckung wieder anbringen.
Saugventil
Ablaufventil
Flüssigkeitsleitung
Innen-Gerät
Außen-Gerät
Sauggasleitung
Lo
Hi
Offen
Geschlossen
Offen
Offen
Ventil
prüfen
Innen-Gerät CE35E CE40E
Ausßengeräte SL35C SL40C (1PH) SL40C (3PH)
Zusätzliche Befüllung [g/m] 57 55 56
Gesamttest
Das Außenmontage-Gerät ist bereits werkseitig mit Kältemittel befüllt. Falls die Rohrleitung unter 7,5m Länge aufweist, ist
eine zusätzliche Kältemittelbefüllung nach der Herstellung des Vakuums nicht erforderlich. Verwenden Sie bei Rohrleitungen
mit einer Länge über 7,5m den zusätzlichen Speisewert, wie in der Tabelle angegeben.
Zusätzliche Kühlmittellast [g] pro zusätzlichen 1m Länge wie in der Tabelle angegeben (Für die Modelle R22)
Kühlen
Beispiel:
CE35E & SL35C mit 13m Rohrleitung, zusätzliche Rohrlänge ist 5,5m. Somit,
Zusätzliche Befüllung = 5,5[m] x 38[g/m]
= 209[g]
Zusätzliche Kühlmittellast [g] pro zusätzlichen 1m Länge wie in der Tabelle angegeben (Für die Modelle R410A)
Kühlen
Innen-Gerät 5CE35E 5CE40E
Ausßengeräte 5SL35C (1 PH) 5SL35C (3 PH) 5SL40C (1 PH) 5SL40C (3 PH)
Zusätzliche Befüllung [g/m] 27 27 24 25
Wärmepumpe
Innen-Gerät CE35ER CE40ER
Ausßengeräte SL35CR SL40CR (1PH) SL40CR (3PH)
Zusätzliche Befüllung [g/m] 54 54 55
Innen-Gerät 5CE35ER 5CE40ER
Ausßengeräte 5SL35CR (1 PH) 5SL35CR (3 PH) 5SL40CR (1 PH) 5SL40CR (3 PH)
Zusätzliche Befüllung [g/m] 28 27 39 39
Wärmepumpe
