4-14

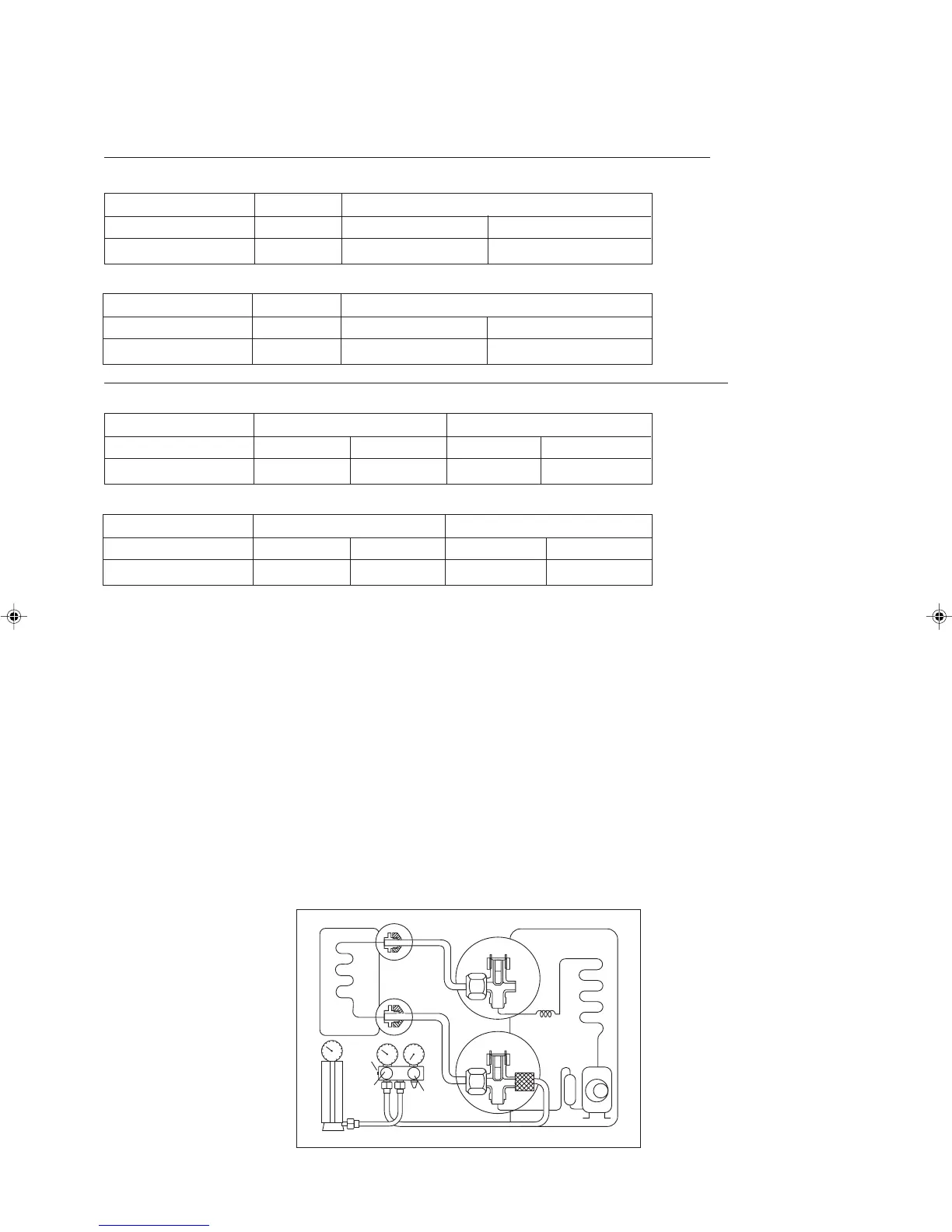

Operazioni di ricarica
Tale operazione deve essere obbligatoriamente effettuata utlizzando il cilindro del gas ed una bilancia di precisione. Il gas
refrigerante viene introdotto nel blocco esterno tramite la bocchetta di servizio della valvola aspirante.
• Rimuovere il tappo della bocchetta di servizio.
• Collegare il collettore a bassa pressione alla bocchetta di aspirazione del serbatoio cilindrico e chiudere il collettore ad alta
pressione. Spurgare l’aria dal tubo flessibile.
• Mettere in funzione il condizionatore.
• Aprire il cilindro del gas e la valvola del collettore a bassa pressione.
• Quando la quantità richiesta di refrigerante è stata pompata nell’impianto, chiudere la valvola del collettore a bassa pressione
e la valvola del cilindro del gas.
• Scollegare il tubo flessibile dalla bocchetta di servizio. Rimettere il tappo della bocchetta di servizio.
Valvola Di Aspirazione
Valvola di scarico
Per il liquido
Unità Interna
Unità Esterna
Per il gas
Lo
Hi
Aperto
Chiuso
Aperto
Aperto
Valvola di
controllo
Interna CE35E CE40E
Esterna SL35C SL40C (1PH) SL40C (3PH)
Carica Aggiuntiva [g/m] 57 55 56
Carica Addizionale
L’unità esterna è provvisto di refrigerante, precaricato in fabbrica. Se la lunghezza del tubo è inferiore a 7,5m, dopo l’aspirazione
non è necessaria alcuna carica addizionale. Se la lunghezza dei condotti è superiore ai 7,5m, usare il valore di carica addizionale
come indicato nella tabella.
Carico di refrigerante aggiuntivo [g] per 1 m ulteriore di lunghezza come da tabella (Per i modelli R22)
Raffreddamento
Esempio:
CE35E & SL35C con tubature lunghe 13m, la lunghezza aggiuntiva è 5,5m. Ne consegue che,
Carica aggiuntiva = 5,5[m] x 38[g/m]
= 209[g]
Carico di refrigerante aggiuntivo [g] per 1 m ulteriore di lunghezza come da tabella (Per i modelli R410A)
Raffreddamento
Interna 5CE35E 5CE40E
Esterna
5SL35C
(1 PH)
5SL35C
(3 PH) 5SL40C (1 PH) 5SL40C (3 PH)
Carica Aggiuntiva
[g/m]
27 27 24 25
Unità di riscaldamento
Interna CE35ER CE40ER
Esterna SL35CR
SL40CR (1PH) SL40CR (3PH)
Carica Aggiuntiva [g/m] 54 54 55
Interna
5CE35ER 5CE40ER
Esterna
5SL35CR
(1 PH)
5SL35CR
(3 PH) 5SL40CR (1 PH) 5SL40CR (3 PH)
Carica Aggiuntiva [g/m]
28 27 39 39
Unità di riscaldamento
