5-1
Español

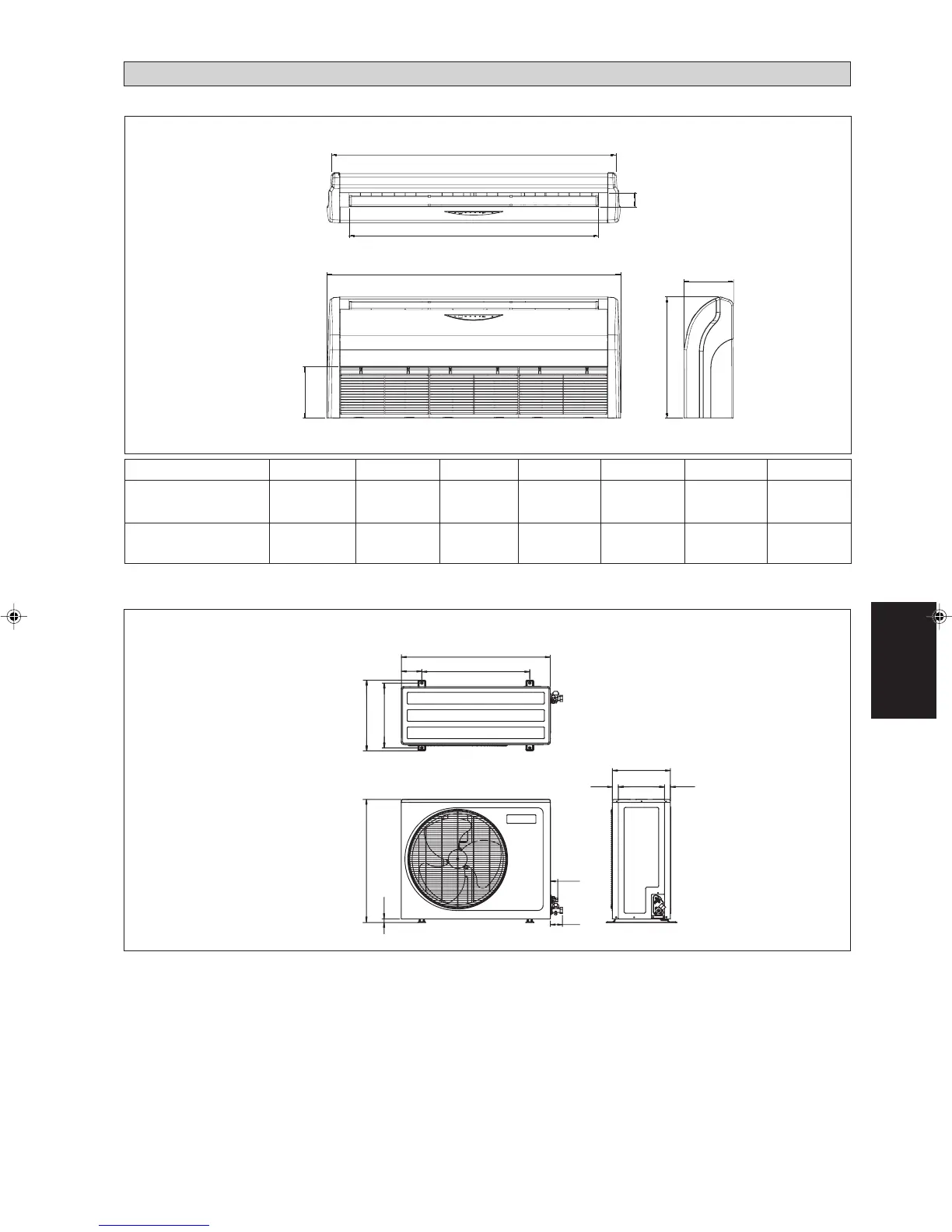

ESQUEMA Y DIMENSIONES
Unidad Interior:
Todas las dimensiones están en mm/(pulg)
A
B
E
C
D
G
F
Unidad Exterior ((5)SL35/40C/CR)
Todas las dimensiones están en mm/(pulg)
Dimensión A B C D E F G
(5)CE 35E/ER
1272 1088 74 1320 268 635 259
(50,1) (42,8) (2,9) (52,0) (10,6) (25,0) (10,2)
(5)CE 40E/ER
1490 1308 74 1538 268 635 259
(5,9) (51,5) (2,9) (60,6) (10,6) (25,0) (10,2)
1000,0 (39,4)
400,0 (15,7)
320,0 (12,6)
40,0
(1,6)
40,0
(1,6)
745,6 (29,4)
141,5 (5,6)
488,0 (19,2)
488,0 (19,2)
25,0 (1,0)
850,0 (33,5)
50,0
(2,0)
35,0
(1,4)
