• Todos los alambres deben estar conectados firmemente.
• Verifique que ningún cable toque la tubería de refrigerante, el compresor o cualquier pieza móvil del motor del ventilador.
• Los cables de conexión entre la unidad interior y la unidad exterior deben estar sujetados a las abrazaderas para cables.
• El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F (245 IEC65, 245 IEC66), tomando este
como un minimo requerimiento.
• Al colocar la tapa de la caja de bornes, cuide de no perforar ningún cable.
• Después de efectuar todas las conexiones del cableado, llene los huecos o perforaciones con aislante (obtenido localmente)
para evitar que entren pequeños animales e insectos a la unidad.
• Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los
cables siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
Modelo Interior 5CE35ER (5)CE40ER
Exterior 5SL35CR (5)SL40CR
Margen de la tensión 380-415V/3Ph/50Hz +
!
Fusible recomendado* (A) 10 13
Tamaño del cable de alimentación* (mm
2
) 1,5 2,5
Número de conductores 55
Tamaño del cable de interconexión* (mm
2
) 1,5 1,5
Número de conductores 3&4 3&4
A
4WV
OF
COMP
A
R
S
T
4WV
OF
N
COMP
N
L
N
L
La energía eléctrica debe ser suministrada a
través de dispositivos de protección (disyuntor
o fusible) con sistema de separación de dos polos
(fase + neutro) con luz de contacto mínima de
3,0 mm.

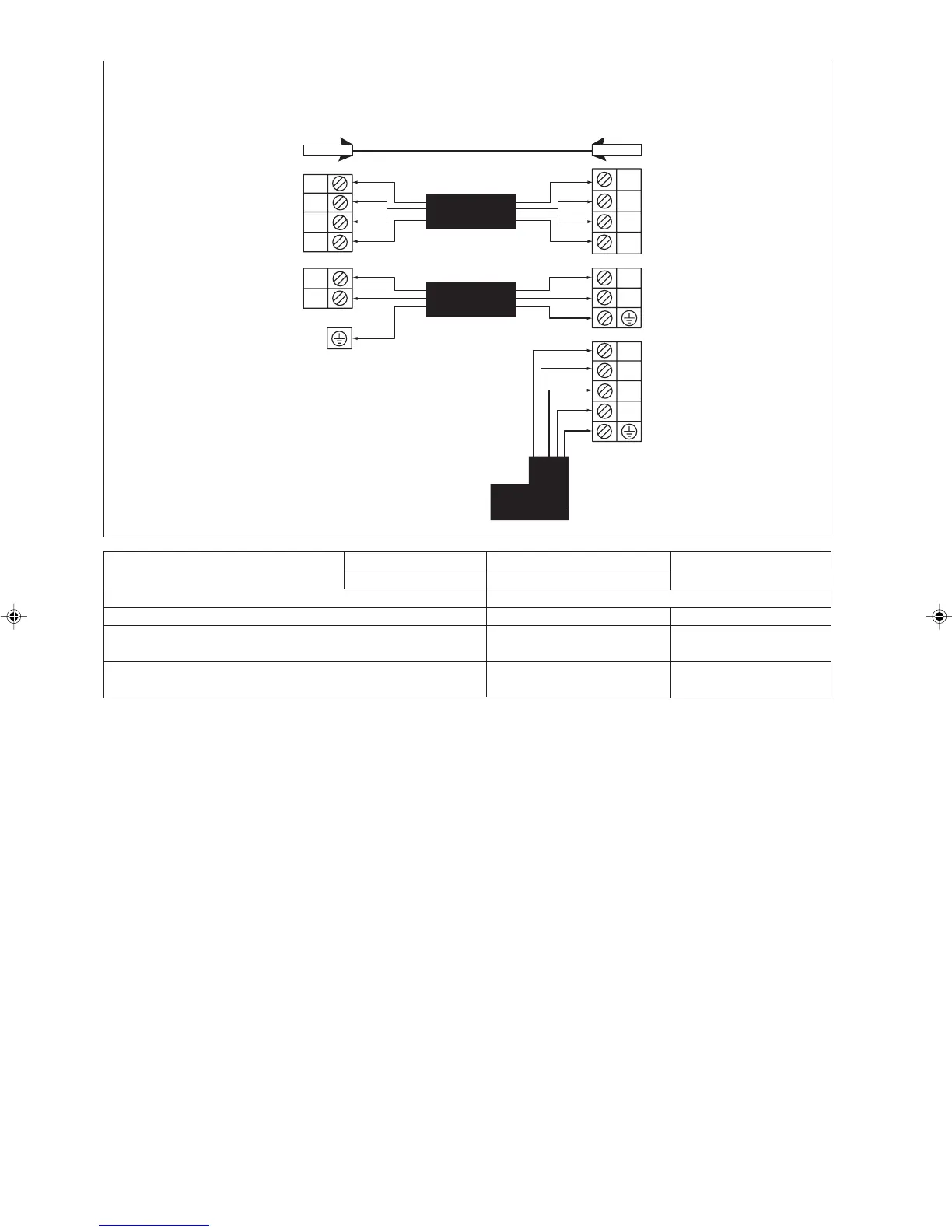

(5)CE40ER Vs (5)SL40CR (3PH)
5CE35ER Vs 5SL35CR (3PH)
Regleta De
Terminales
Unidad De
Interior
Cable de
interconexión
Regleta De
Terminales
Unidad De
Exterior
!
El Cable Del Enchufe
380-415V/3Ph/50Hz
Sensor de bobina exterior
