5-14

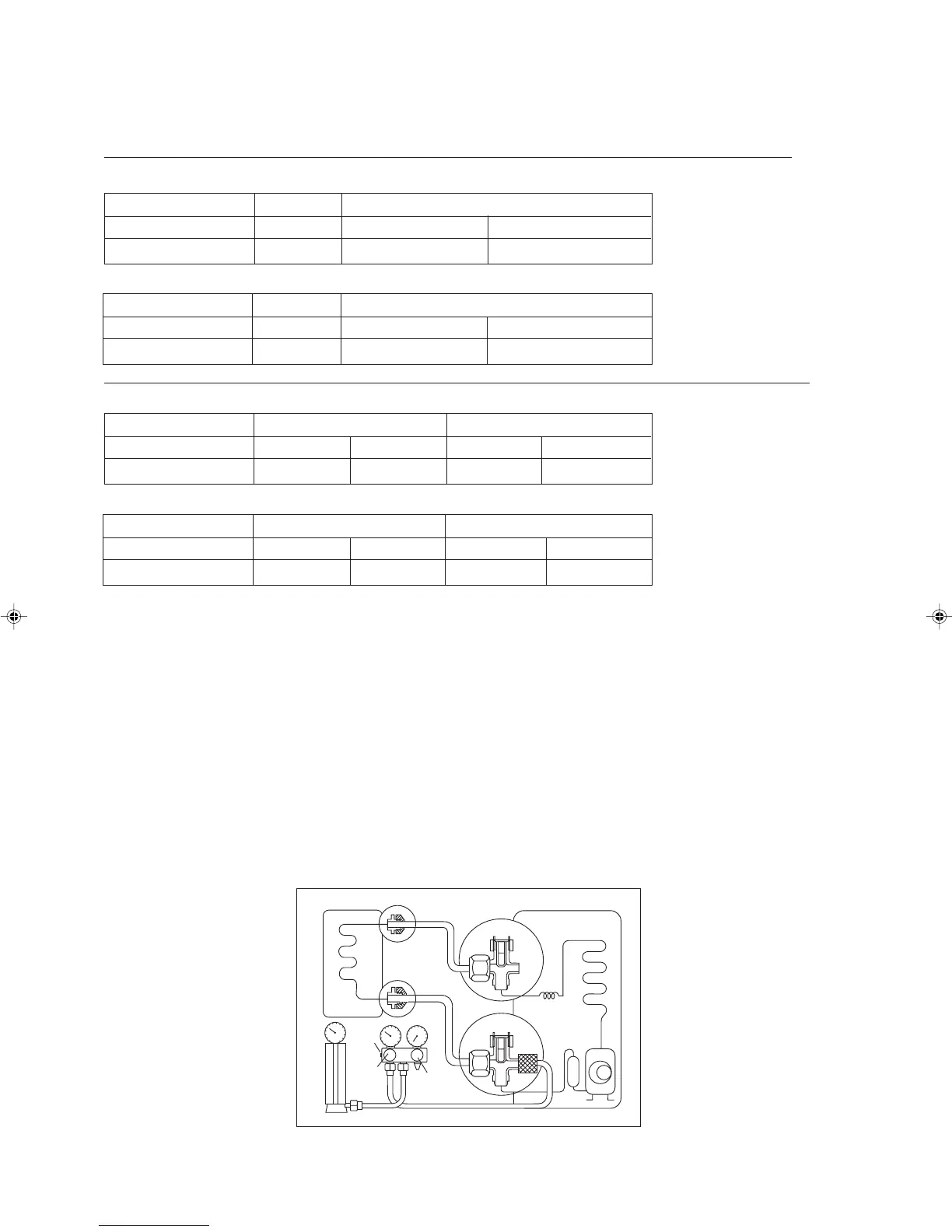

Operación de carga
Esta operación se debe realizar usando un cilindro de gas y una máquina de pesaje obligatoriamente. La carga adicional se
introduce en la unidad de exterior por la válvula de aspiración a través del agujero de servicio.
• Retirar el tapón del agujero de servicio.
• Conectar el lado de presión baja del calibrador de carga al centro del agujero de servicio de succión del depósito del
cilindro y cierre el lado de alta presión del calibrador. Purgue el aire de la manguera de servicio.
• Poner en marcha la unidad de aire acondicionado.
• Abrir la válvula del cilindro de gas y la de cierre de baja presión
• Cuando se haya bombeado la unidad con la cantidad de refrigerante requerida, cerrar la válvula de baja presión y del
cilindro de gas.
• Desconectar la manguera de servicio del agujero de servicio. Volver a colocar la tapa del agujero de servicio.
Interior CE35E CE40E
Exterior SL35C SL40C (1PH) SL40C (3PH)
Carga Adicional [g/m] 57 55 56
Carga adicional
El refrigerante está precargado en la unidad de exterior. Si la longitud de la tubería es inferior a 7,5m, no es necesaria una carga
adicional después de la aspiración. Si la longitud de la tubería es de más de 7,5m, siga los valores de carga adicional tal y como
se indica en la tabla a continuación.
Carga adicional de refrigerante [g] por cada metro adicional de longitud tal y como está tabulado (para modelos R22)
Enfriamiento
Ejemplo:
CE35E & SL35C con una longitud de tubería de 13m la longitud de tubería adicional es de 5,5m. Por lo tanto,
Carga Adicional = 5,5[m] x 38[g/m]
= 209[g]
Carga adicional de refrigerante [g] por cada metro adicional de longitud tal y como está tabulado (para modelos R410A)
Enfriamiento
Interior 5CE35E 5CE40E
Exterior 5SL35C(1 PH) 5SL35C(3 PH) 5SL40C (1 PH) 5SL40C (3 PH)
Carga Adicional [g/m] 27 27 24 25
Unidad de calentamiento
Interior CE35ER CE40ER
Exterior SL35CR
SL40CR (1PH) SL40CR (3PH)
Carga Adicional [g/m] 54 54 55
Interior 5CE35ER 5CE40ER
Exterior 5SL35CR(1 PH) 5SL35CR(3 PH) 5SL40CR (1 PH) 5SL40CR (3 PH)
Carga Adicional [g/m] 28 27 39 39
Unidad de calentamiento
Válvula de
Succión
Válvula de
carga
Lado del liquido
Unidad Interior
Unidad Exterior
Lado del gas
Lo
Hi
Abierta
Cerrada
Abierta
Abierta
Válvula
de
control
