6-1
Русский

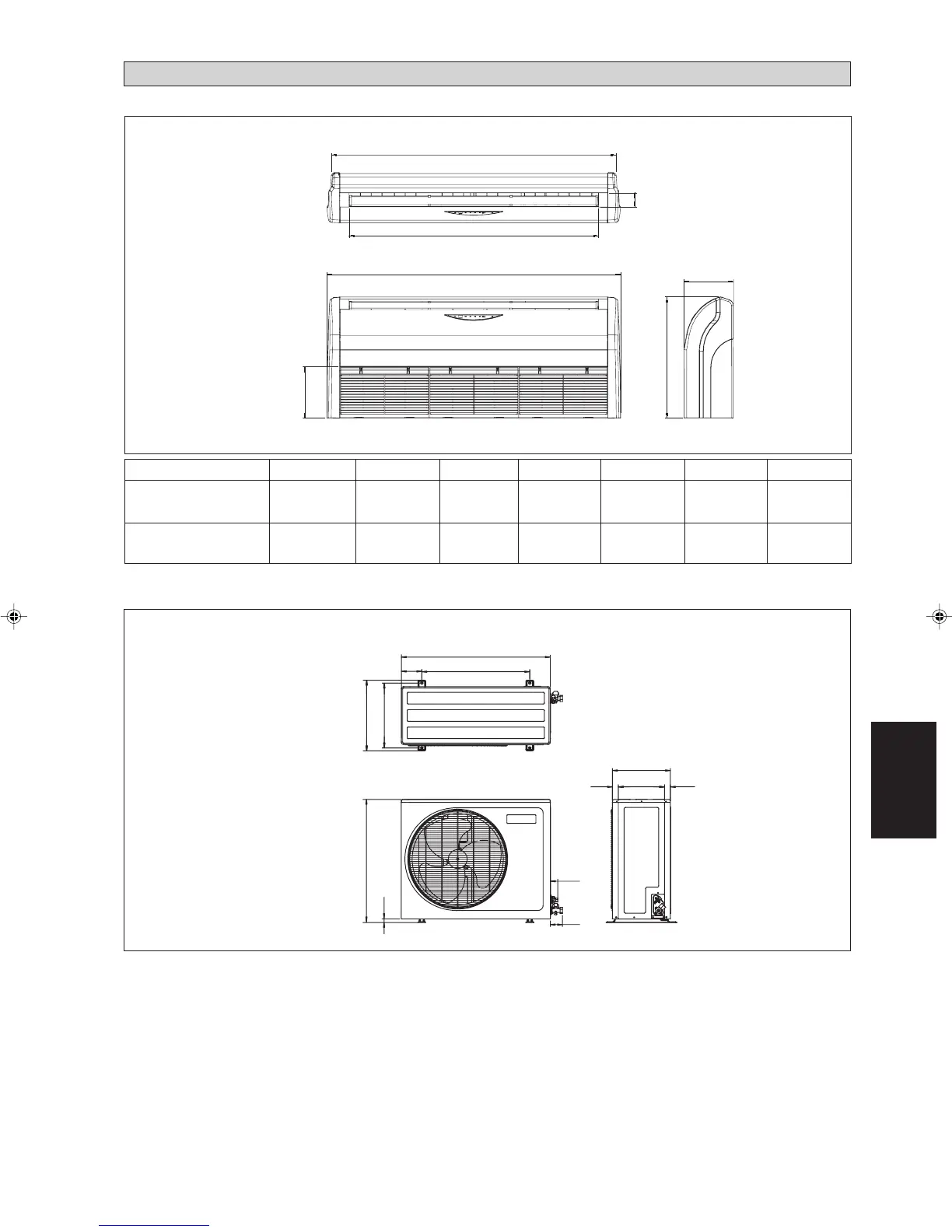

СXEMA И РAЗMEPЫ
Kомнатного блок:
Все размеры указаны в мм/(дюймах)
A
B
E
C
D
G
F
Hаружного блок ((5)SL35/40C/CR)
Все размеры указаны в мм/(дюймах)
Размер A B C D E F G
(5)CE 35E/ER
1272 1088 74 1320 268 635 259
(50,1) (42,8) (2,9) (52,0) (10,6) (25,0) (10,2)
(5)CE 40E/ER
1490 1308 74 1538 268 635 259
(5,9) (51,5) (2,9) (60,6) (10,6) (25,0) (10,2)
1000,0 (39,4)
400,0 (15,7)
320,0 (12,6)
40,0
(1,6)
40,0
(1,6)
745,6 (29,4)
141,5 (5,6)
488,0 (19,2)
488,0 (19,2)
25,0 (1,0)
850,0 (33,5)
50,0
(2,0)
35,0
(1,4)
