6-14

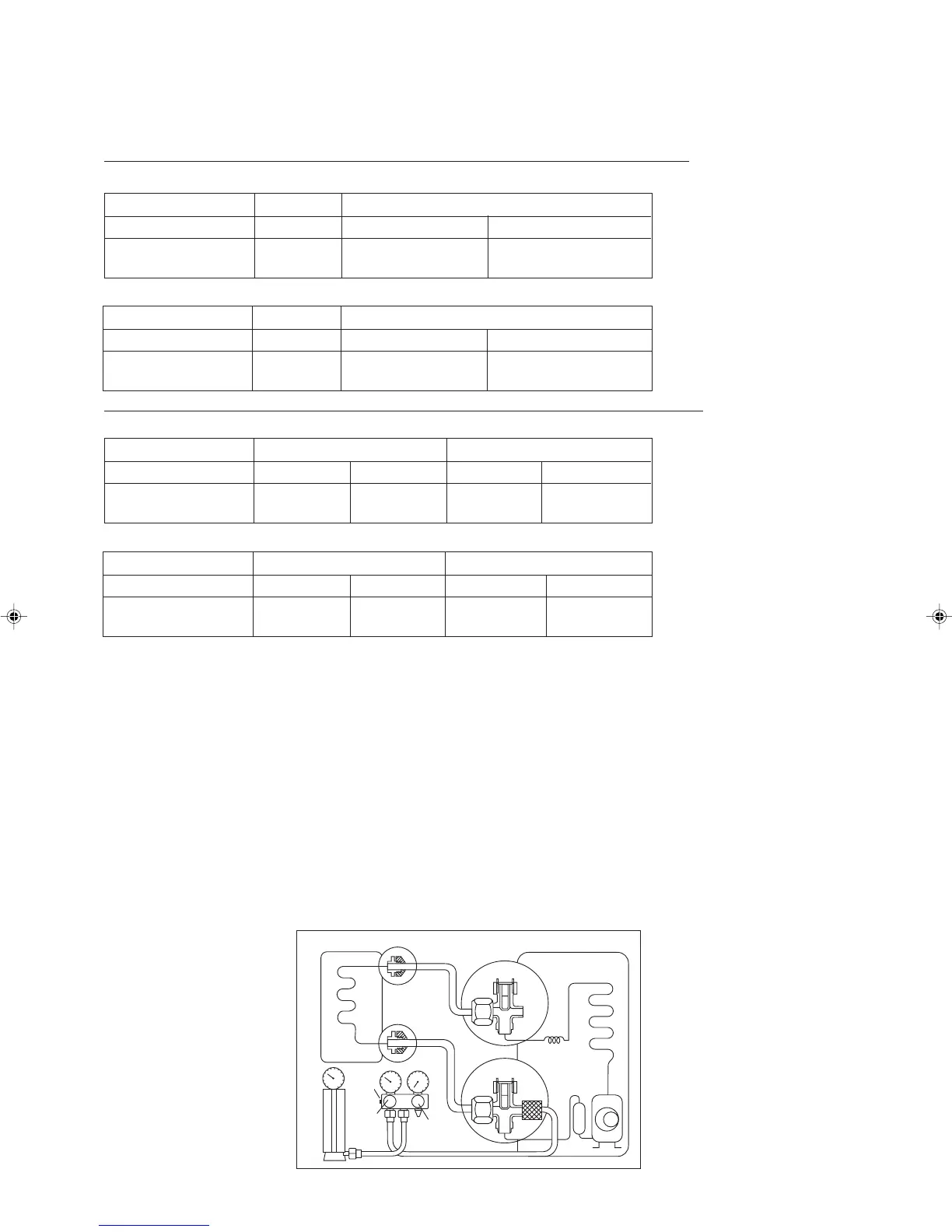

Операция заправки
Операция должна проводиться при помощи газового цилиндра и обязательно точным дозатором. Дозаправка во внешний модуль
проводится с помощью клапана впуска через вход технического обслуживания.
• Снимите колпачок входа технического обслуживания.
• Соедините сторону низкого давления нагнетательной коробки к входу технического обслуживания, отцентрируйте для
подсоединения к резервуару цилиндра и закройте сторону высокого давления нагнетательной коробки. Прочистите от воздуха
вспомогательный шланг.
• Включите модуль кондиционера.
• Откройте газовый цилиндр и заправочный клапан низкого давления.
• Когда требуемое количество хладагента заправлено в модуль, то закройте сторону низкого давления и клапан газового цилиндра.
• Отсоедините вспомогательный шланг от входа технического обслуживания. Установите колпачок входа технического
обслуживания обратно на его место.
Комнатого CE35E CE40E
Наружного SL35C SL40C (1PH) SL40C (3PH)
Дополнительная
57 55 56
Заправка [г/м]
Дозаправка
Хладагент заправлен заводом-изготовителем на внешнем модуле. Если длина трубопроводов меньше, чем 7,5 м, то в дозаправке
после откачки воздуха нет необходимости. Если длина трубопроводов больше, чем 7,5 м, то используйте клапан дозаправки, как
показано в таблице внизу.
Дозаправка хладагента [гр.] на дополнительный 1 м длины в соответствии с таблицей (Для моделей R22)
Только Oхлаждение
Например:
Для модели CE35E & SL35C с длиной трубопровода 13м, дополнительная длина трубопровода составляет 5,5м. Таким образом,
Дополнительная Заправка = 5,5 [м] x 38[г/м]
= 209[г]
Дозаправка хладагента [гр.] на дополнительный 1 м длины в соответствии с таблицей (Для моделей R410A)
Только Oхлаждение
Комнатого 5CE35E 5CE40E
Наружного 5SL35C(1 PH) 5SL35C(3 PH) 5SL40C (1 PH) 5SL40C (3 PH)
Дополнительная
27 27 24 25
Заправка [г/м]
Обогревательный насос
Комнатого CE35ER CE40ER
Наружного SL35CR SL40CR (1PH) SL40CR (3PH)
Дополнительная
54 54 55
Заправка [г/м]
Комнатого 5CE35ER 5CE40ER
Наружного 5SL35CR(1 PH) 5SL35CR(3 PH) 5SL40CR (1 PH) 5SL40CR (3 PH)
Дополнительная
28 27 39 39
Заправка [г/м]
Обогревательный насос
Клапан
впуска
Клапан
выпуска
Сторона
жидкости
Комнатного блока
Наружного блока
Сторона
газа
Низк
Высок
Откройте
Закройте
Откройте
Откройте
Проверте
клапан
