14 PCA-6751/PCA-6751V User's Manual

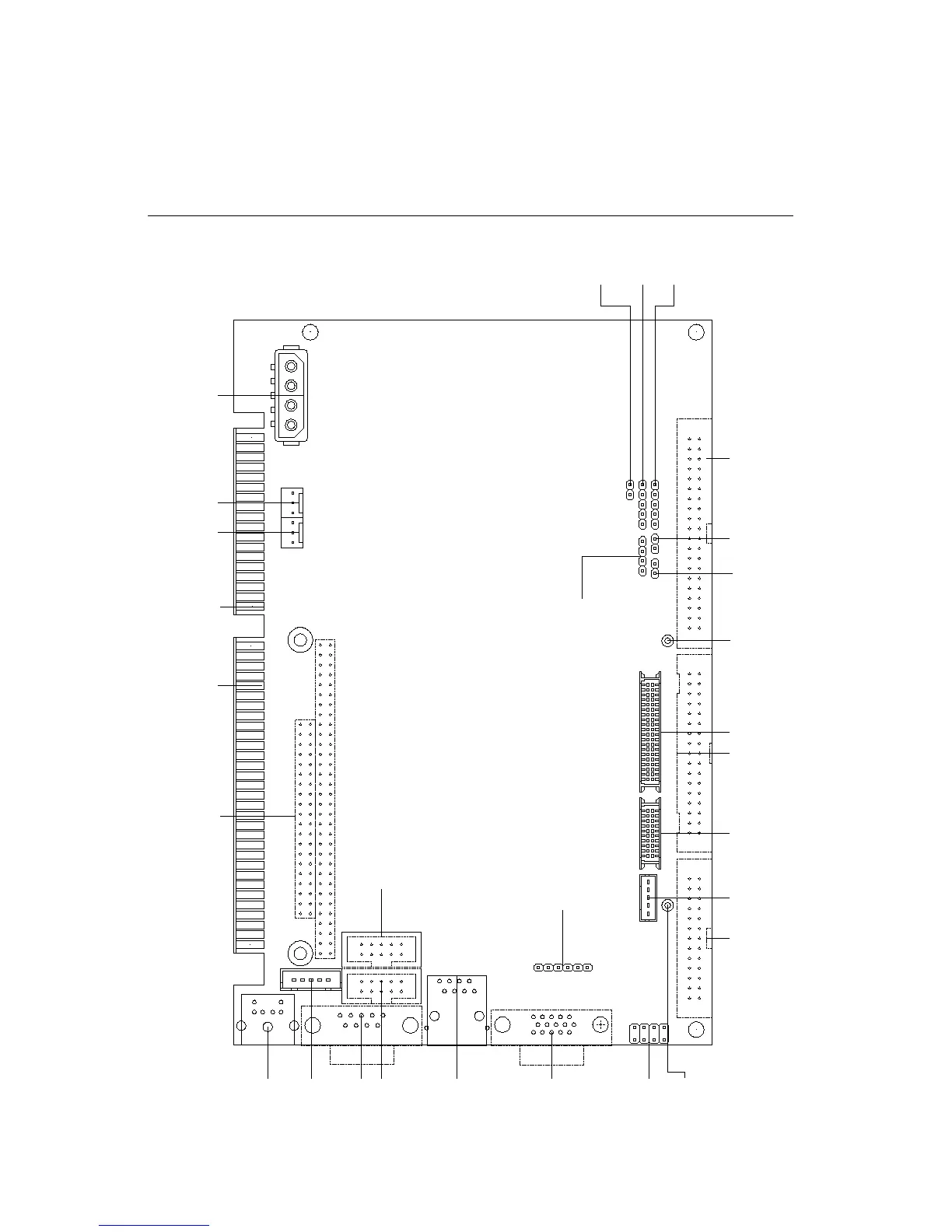

2.1 Board Layout: Connector Locations
(Component Side)
VR2
VR1
CN28
CN4
CN9
CN3
CN8
CN26
CN25
CN27
CN5
CN6
CN7
CN2
CN12
CN23
CN22
CN18
CN19
CN10
CN14
CN15
CN17
CN21
CN16
CN11
CN13
CN1
CN20
