AEMC 8500 - Vt;Pt; Ejemplos De Conexiones Vt;Pt

Medidor de Razón de Transformador Digital DTR
®
Modelo 8500 35
4.3 VT/PT
4.3.1 Ejemplos de Conexiones VT/PT

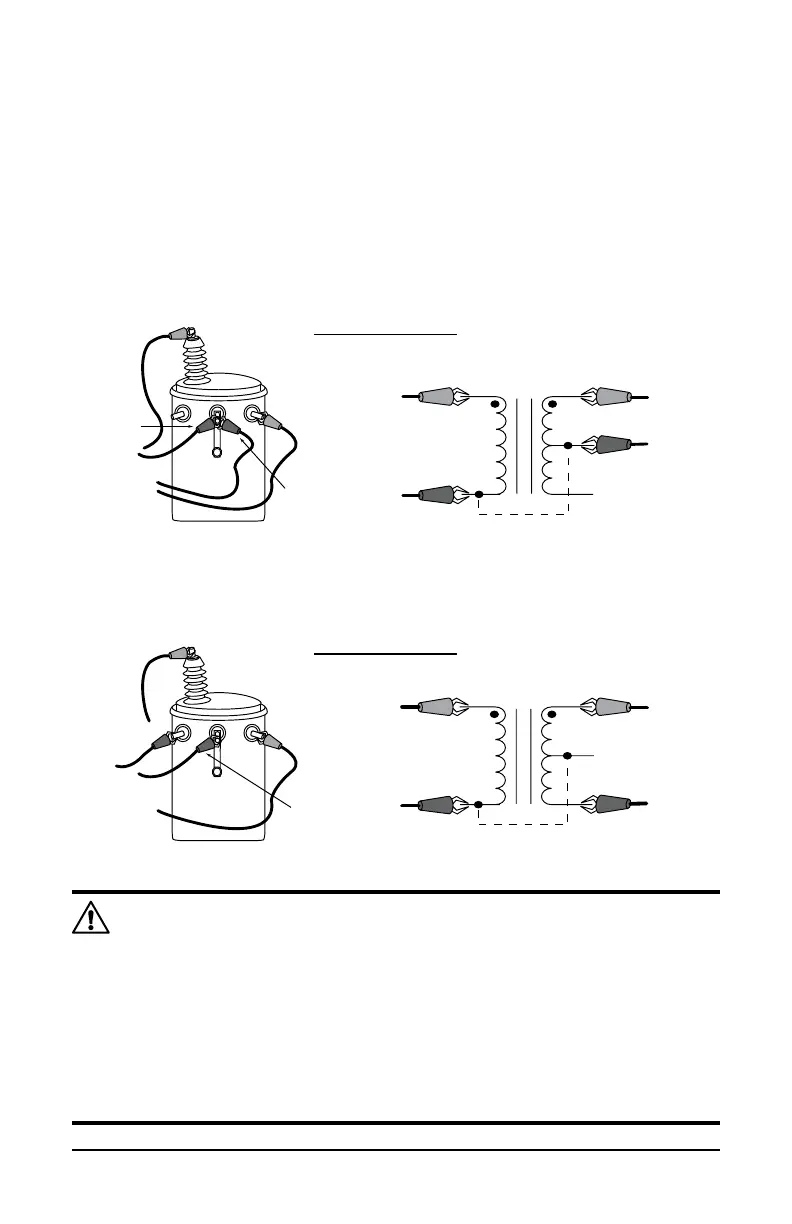

He aquí un ejemplo de conexiones a un transformador de distribución
corriente 7200:120/240 con un bobinado secundario con derivación cen-
tral.
PRIMARIO
SECUNDARIO
7200 : 240CT
PRIMARIO
SECUNDARIO
7200:240CT
H ROJO
H ROJO
H ROJO
X ROJO
X ROJO
X ROJO
X ROJO
X NEGRO
X NEGRO
X NEGRO
X NEGRO
H NEGRO
H ROJO
H NEGRO
H NEGRO
H NEGRO
Razón 60.00:1
Razón 30.00:1
- Conexión Típica
- Conexión Alternativa
Nota: A diferencia de otros instrumentos, el DTR
®
Modelo 8500 no
imponerestriccionesdepolaridadoauto-conexiones“obligadas”,
luego hay varios tipos de conexiones válidas y se puede probar vir-
tualmentetodaslasconguracionesdetransformadores.Entodas
las pruebas, un signo negativo que precede la razón mostrada
indica una inversión de fases (polaridad invertida) de la señal
detectadaenXrespectodelaseñaldeexcitaciónenH.Alusarel
DTR
®
,fíjesesiempreenelcódigodecolordeloscapuchonesde
los cables de prueba.
