AEMC 8500 - Cambiar el Voltaje de la Fuente de Poder de 115 V a 230 V O de 230 V a 115 V

Medidor de Razón de Transformador Digital DTR
®
Modelo 8500 43
daño a las baterías. Durante el ciclo de 14 horas, el indicador CHARGING
estará encendido permanentemente; luego de este periodo, se entra en
un modo de carga de mantención pulsada y el indicador se encenderá y
apagará pulsadamente.

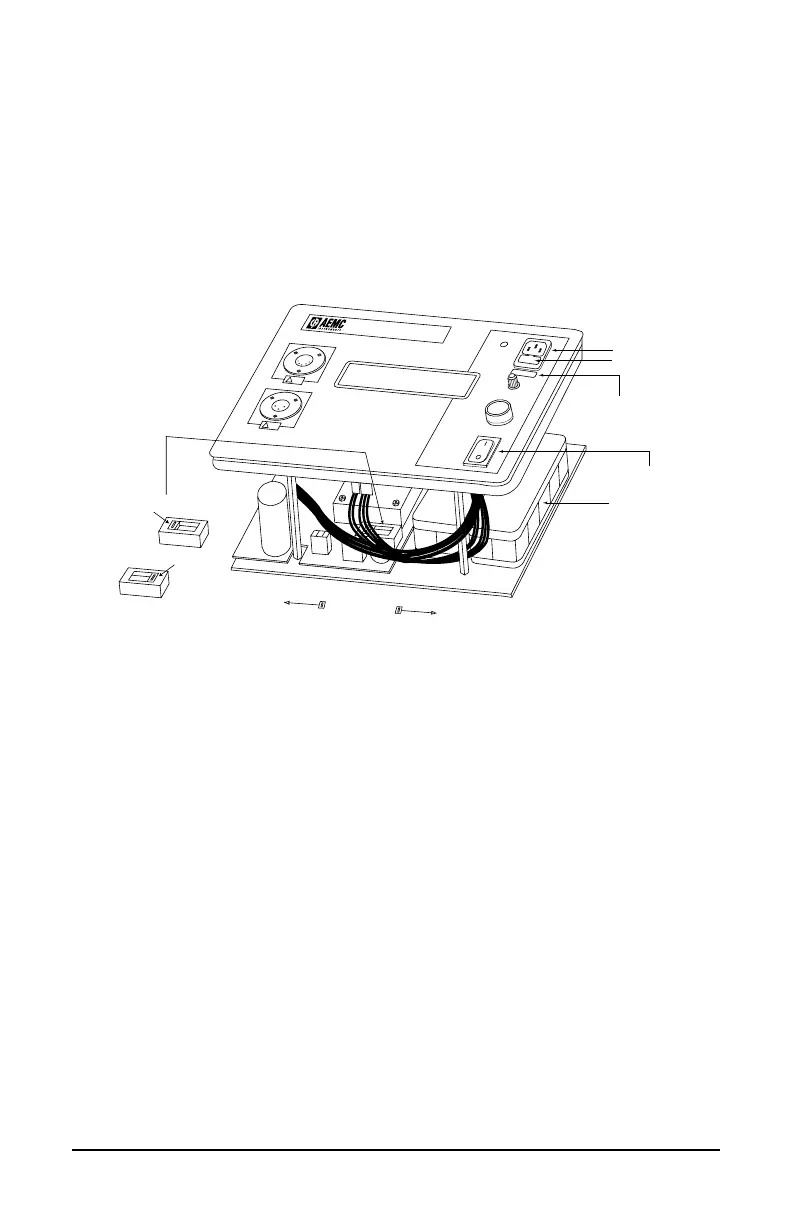

4.7 Cambiar el Voltaje de la Fuente de Poder de
115V a 230V o de 230V a 115V
H
TEST
POWER
CONTRAST
CHARGING
TRANSFORMER RATIOMETER
MODEL 8500
!
X
!
¨
Paquete de Baterías
Interruptor Encendido/Apagado
Alimentación
Fusible
Selector de Voltaje
de Alimentación
(Cuerpo Negro, Interruptor Rojo)
Posición del Interruptor para el Ajuste del Voltaje de Alimentación
11 5 V 230 V
Posición de Ajuste a 11 5V
Posición de Ajuste a 230V
11 5V
230V
11 5V
110V 50/60 Hz
Etiqueta del Voltaje de Entrada
(coincidente con el ajuste
del Voltaje de alimentación)
Elvoltajedelafuentedepoderdelinstrumentopuedesercambiadode
115 a 230 volts mediante el siguiente procedimiento:
1. Apague el instrumento.
Desconecte el instrumento de la línea y de todas sus entradas.
2. Suelte los cuatro tornillos en su base.
3. Extraiga el instrumento de la carcasa.
4. Localiceelinterruptorcercadeltransformador(veaeldibujo).
5. Coloqueelinterruptorrojoen115Voen230Vsegúncorresponda.La
posicióndelinterruptorindicaelvoltajedelíneaseleccionado.
6. Reemplace el fusible por uno del valor de corriente apropiado (vea la
entrada de alimentación). 115V = 1 A, 230V = 0.5A
7. Reinstale cuidadosamente el instrumento en la carcasa y asegure los
tornillos de su base.
8. Remuevalaetiquetaconelantiguovoltaje.Coloqueunaetiquetacon
elnuevovoltajedeentrada(115Vo230V)debajodelaentradade
alimentación AC.
