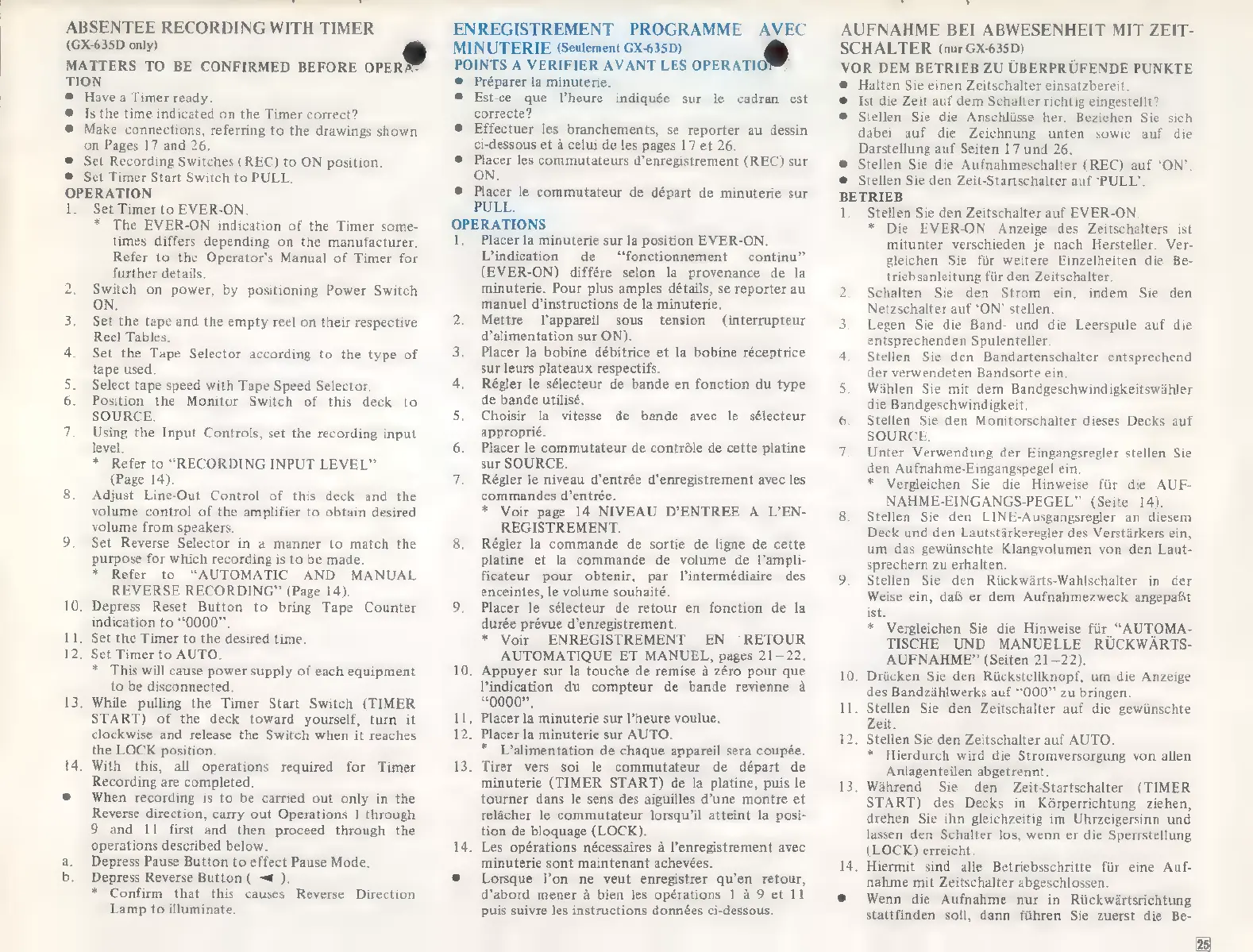

ABSENTEE
RECORDING
WITH
TIMER
(GX-635D
only)
MATTERS
TO
BE
CONFIRMED
BEFORE
OPER
TION
Have
a
Timer
ready.
Is
the
time
indicated
on
the
Timer
correct?
Make
connections,
referring
to
the
drawings
shown
on
Pages
17
and
26.
Set
Recording
Switches
(REC)
to
ON
position.
Set
Timer
Start
Switch
to
PULL,
OPERATION
qe
11,
12.
14.
se
Set
Timer
to
EVER-ON.
*
The
EVER-ON
indication
of
the
Timer
some-
times
differs
depending
on
the
manufacturer.
Refer
to
the
Operator's
Manual
of
Timer
for
further
details.
Switch
on
power,
by
positioning
Power
Switch
ON.
Set
the
tape
and
the
empty
reel
on
their
respective
Reel
Tables.
Set the
Tape
Selector
according
to
the
type
of
tape
used.
Select
tape
speed
with
Tape
Speed
Selector.
Position
the
Monitor
Switch
of
this
deck
to
SOURCE.
Using
the
Input
Controls,
set
the
recording
input
level.
*
Refer
to
“RECORDING
INPUT
LEVEL”
(Page
14).
Adjust
Line-Out
Control
of
this
deck
and
the
volume
control
of
the
amplifier
to
obtain
desired
volume
from
speakers.
Set
Reverse
Selector
in
a
manner
to
match
the
purpose
for
which
recording
is
to
be
made.
*
Refer
to
“AUTOMATIC
AND
MANUAL
REVERSE
RECORDING"
(Page
14).
.
Depress
Reset
Button
to
bring
Tape
Counter
indication
to
“0000”.
Set
the
Timer
to
the
desired
time.
Set
Timer
to
AUTO.
*
This
will
cause
power
supply
of
each
equipment
to
be
disconnected.
.
While
pulling
the
Timer
Start
Switch
(TIMER
START)
of
the
deck
toward
yourself,
turn
it
clockwise
and
release
the
Switch
when
it
reaches
the
LOCK
position.
With
this,
all
operations
required
for
Timer
Recording
are
completed.
When
recording
is
to
be
carried
out
only
in
the
Reverse
direction,
carry
out
Operations
1
through
9
and
11
first
and
then
proceed
through
the
operations
described
below.
Depress
Pause
Button
to
effect
Pause
Mode.
Depress
Reverse
Button
(
=
).
*
Confirm
that
this
causes
Reverse
Direction
Lamp
to
illuminate.
ENREGISTREMENT
PROGRAMME
AVEC
MINUTERIE
(Seulement
GX-635D)
ROINTS
A
VERIFIER
AVANT
LES
OPERATI
*
Préparer
la
minuterie.
Est-ce
que
l'heure
indiquée
sur
le
cadran
est
correcte?
Effectuer
les
branchements,
se
reporter
au
dessin
ci-dessous
et
à
celui
de
les
pages
17
et
26.
Placer
les
commutateurs
d'enregistrement
(REC)
sur
ON.
Placer
le
commutateur
de
départ
de
minuterie
sur
PULL.
OPERATIONS
10,
Placer
la
minuterie
sur
la
position
EVER-ON.
L’indication
de
“fonctionnement
continu”
(EVER-ON)
différe
selon
la
provenance
de
la
minuterie.
Pour
plus
amples
détails,
se
reporter
au
manuel
d'instructions
de
la
minuterie.
Mettre
l'appareil
sous
tension
d'alimentation
sur
ON).
Placer
la
bobine
débitrice
et
la
bobine
réceptrice
sur
leurs
plateaux
respectifs.
Régler
le
sélecteur
de
bande
en
fonction
du
type
de
bande
utilisé.
Choisir
la
vitesse
de
bande
avec
le
sélecteur
approprié.
Placer
le
commutateur
de
contróle
de
cette
platine
sur
SOURCE.
Régler
le
niveau
d'entrée
d'enregistrement
avec
les
commandes
d'entrée.
*
Voir
page
14
NIVEAU
D'ENTREE
A
L'EN-
REGISTREMENT.
Régler
la
commande
de
sortie
de
ligne
de
cette
platine
et
la
commande
de
volume
de
l'ampli-
ficateur
pour
obtenir,
par
l'intermédiaire
des
enceintes,
le
volume
souhaité.
Placer
le
sélecteur
de
retour
en
fonction
de
la
durée
prévue
d'enregistrement.
*
Voir
ENREGISTREMENT
EN
RETOUR
AUTOMATIQUE
ET
MANUEL,
pages
21-22,
Appuyer
sur
la
touche
de
remise
à
zéro
pour
que
Vindication
du
compteur
de
bande
revienne
à
“0000”,
(interrupteur
11,
Placer
la
minuterie
sur
l'heure
voulue.
14.
.
Tirer
vers
soi
.
Placer
la
minuterie
sur
AUTO.
*
L'alimentation
de
chaque
appareil
sera
coupée.
le
commutateur
de
départ
de
minuterie
(TIMER
START)
de
la
platine,
puis
le
tourner
dans
le
sens
des
aiguilles
d'une
montre
et
relácher
le
commutateur
lorsqu'il
atteint
la
posi-
tion
de
bloquage
(LOCK).
Les
opérations
nécessaires
à
l'enregistrement
avec
minuterie
sont
maintenant
achevées.
Lorsque
l'on
ne
veut
enregistrer
qu'en
retour,
d'abord
mener
à
bien
les
opérations
1
à
9
et
11
puis
suivre
les
instructions
données
ci-dessous.
=
=
AUFNAHME
BEI
ABWESENHEIT
MIT
ZEIT-
SCHALTER
(nur
GX-635D)
VOR
DEM
BETRIEB
ZU
UBERPRUFENDE
PUNKTE
Halten
Sie
einen
Zeitschalter
einsatzbereit.
Ist
die
Zeit
auf
dem
Schalter
richtig
eingestellt?
Stellen
Sie die
Anschliisse
her,
Beziehen
Sie
sich
dabei
auf
die
Zeichnung
unten
sowie
auf
die
Darstellung
auf
Seiten
17
und
26.
Stellen
Sie
die
Aufnahmeschalter
(REC)
auf
‘ON’.
Stellen
Sie
den
Zeit-Startschalter
auf
‘PULL’.
BETRIEB
IE
M
14.
.
Wührend
Sie
Stellen
Sie
den
Zeitschalter
auf
EVER-ON
*
Die
EVER-ON
Anzeige
des
Zeitschalters
ist
mitunter
verschieden
je
nach
Hersteller.
Ver-
gleichen
Sie
für
weitere
Einzelheiten
die
Be-
triebsanleitung
für
den
Zeitschalter.
Schalten
Sie
den
Strom
ein,
indem
Sie
den
Netzschalter
auf
ON’
stellen.
Legen
Sie die
Band-
und
die
Leerspule
auf
die
entsprechenden
Spulenteller
Stellen
Sie
den
Bandartenschalter
entsprechend
der
verwendeten
Bandsorte
ein.
Wählen
Sie
mit
dem
Bandgeschwindigkeitswähler
die
Bandgeschwindigkeit
Stellen
Sie
den
Monitorschalter
dieses
Decks
auf
SOURCE.
Unter
Verwendung
der
Eingangsregler
stellen
Sie
den
Aufnahme-Eingangspegel
ein.
*
Vergleichen
Sie
die
Hinweise
für
die
AUF-
NAHME-EINGANGS-PEGEL"
(Seite
14).
Stellen
Sie
den
LINE-Ausgangsregler
an
diesem
Deck
und
den
Lautstärkeregler
des
Verstärkers
ein,
um
das
gewünschte
Klangvolumen
von
den
Laut-
sprechern
zu
erhalten.
Stellen
Sie
den
Rückwärts-Wahlschalter
in
der
Weise
ein,
daß
er
dem
Aufnahmezweck
angepaßt
ist.
*
Vergleichen
Sie
die
Hinweise
für
“AUTOMA-
TISCHE
UND
MANUELLE
RÜCKWÄRTS-
AUFNAHME”
(Seiten
21-22).
.
Drücken
Sie
den
Rückstellknopf,
um
die
Anzeige
des
Bandzählwerks
auf
“000”
zu
bringen.
.
Stellen
Sie
den
Zeitschalter
auf
die
gewünschte
Zeit.
.
Stellen
Sie
den
Zeitschalter
auf
AUTO.
*
Hierdurch
wird
die
Stromversorgung
von
allen
Anlagenteilen
abgetrennt.
den
Zeit-Startschalter
(TIMER
START)
des
Decks
in
Körperrichtung
ziehen,
drehen
Sie
ihn
gleichzeitig
im
Uhrzeigersinn
und
lassen
den
Schalter
los,
wenn
er
die
Sperrstellung
(LOCK)
erreicht
Hiermit
sind
alle
Betriebsschritte
für
eine
Auf-
nahme
mit
Zeitschalter
abgeschlossen.
Wenn
die
Aufnahme
nur
in
Rückwärtsrichtung
stattfinden
soll,
dann
führen
Sie
zuerst
die
Be-
