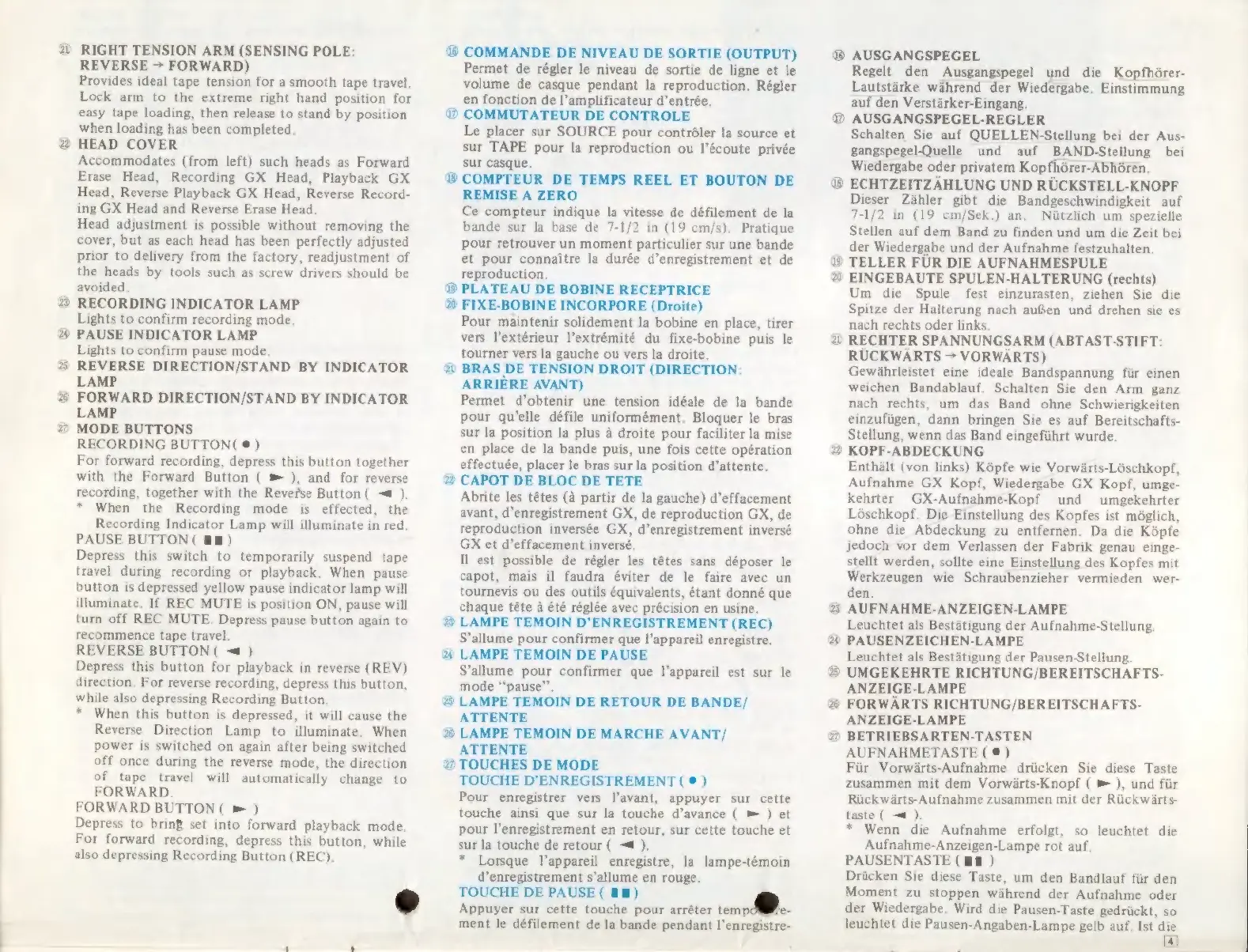

Akai GX-635D Operator's Manual

@ RIGHT TENSION ARM (SENSING POLE:
REVERSE > FORWARD)
Provides ideal tape tension for a smooth tape travel,
Lock arm to the extreme right hand position for
easy tape loading, then release to stand by position
when loading has been completed
HEAD COVER
Accommodates (from left) such heads as Forward
Erase Head, Recording GX Head, Playback GX
Head, Reverse Playback GX Head, Reverse Record-
ing GX Head and Reverse Erase Head.
Head adjustment is possible without removing the
cover, but as each head has been perfectly adjusted
prior to delivery from the factory, readjustment of
the heads by tools such as screw drivers should be
avoided
® RECORDING INDICATOR LAMP
Lights to confirm recording mode.
2% PAUSE INDICATOR LAMP
Lights to confirm pause mode.
REVERSE DIRECTION/STAND BY INDICATOR
LAMP
% FORWARD DIRECTION/STAND BY INDICATOR
LAMP
MODE BUTTONS
RECORDING BUTTON( e )
For forward recording, depress this button together
with the Forward Button ( > ), and for reverse
recording, together with the Reverse Button ( = ).
* When the Recording mode is effected, the
Recording Indicator Lamp will illuminate in red.
PAUSE BUTTON ( #8)
Depress this switch to temporarily suspend tape
travel during recording or playback. When pause
button is depressed yellow pause indicator lamp will
illuminate. If REC MUTE is position ON, pause will
turn off REC MUTE. Depress pause button again to
recommence tape travel.
REVERSE BUTTON ( a)
Depress this button for playback in reverse (REV)
direction. For reverse recording, depress this button,
while also depressing Recording Button
* When this button is depressed, it will cause the
Reverse Direction Lamp to illuminate. When
power is switched on again after being switched
off once during the reverse mode, the direction
of tape travel will automatically change to
FORWARD.
FORWARD BUTTON ( = )
Depress
to
bring
set
into
forward
playback
mode.
For
forward
recording,
depress
this
button,
while
also depressing Recording Button (REC).
E
EI
EI
% COMMANDE DE NIVEAU DE SORTIE (OUTPUT)
Permet de régler le niveau de sortie de ligne et le
volume de casque pendant la reproduction. Régler
en fonction de l'amplificateur d'entrée,
3? COMMUTATEUR DE CONTROLE
Le placer sur SOURCE pour contróler la source et
sur TAPE pour la reproduction ou l'écoute privée
sur casque.
® COMPTEUR DE TEMPS REEL ET BOUTON DE
REMISE A ZERO
Ce compteur indique la vitesse de défilement de la
bande sur la base de 7-1/2 in (19 cm/s). Pratique
pour retrouver un moment particulier sur une bande
et pour connaitre la durée d'enregistrement et de
reproduction.
® PLATEAU DE BOBINE RECEPTRICE
® FIXE-BOBINE INCORPORE (Droite)
Pour maintenir solidement la bobine en place, tirer
vers l'extérieur l'extrémité du fixe-bobine puis le
tourner vers la gauche ou vers la droite.
2) BRAS DE TENSION DROIT (DIRECTION:
ARRIÈRE AVANT)
Permet d'obtenir une tension idéale de la bande
pour qu'elle défile uniformément. Bloquer le bras
sur la position la plus à droite pour faciliter la mise
en place de la bande puis, une fois cette opération
effectuée, placer le bras sur la position d'attente.
2 CAPOT DE BLOC DE TETE
Abrite les tétes (à partir de la gauche) d'effacement
avant, d'enregistrement GX, de reproduction GX, de
reproduction inversée GX, d'enregistrement inversé
GX et d'effacement inversé.
ll est possible de régler les tétes sans déposer le
capot, mais il faudra éviter de le faire avec un
tournevis ou des outils équivalents, étant donné que
chaque téte à été réglée avec précision en usine.
® LAMPE TEMOIN D'ENREGISTREMENT (REC)
S'allume pour confirmer que l'appareil enregistre.
% LAMPE TEMOIN DE PAUSE
S'allume pour confirmer que l'appareil est sur le
mode “pause”.
% LAMPE TEMOIN DE RETOUR DE BANDE/
ATTENTE
% LAMPE TEMOIN DE MARCHE AVANT/
ATTENTE
2; TOUCHES DE MODE
TOUCHE D'ENREGISTREMENT (ei
Pour enregistrer vers l'avant, appuyer sur cette
touche ainsi que sur la touche d'avance ( = ) et
pour l'enregistrement en retour, sur cette touche et
sur la touche de retour ( = ).
* Lorsque l'appareil enregistre, la lampe-témoin
d'enregistrement s'allume en rouge.
TOUCHE DE PAUSE ( BB)
Appuyer sur cette touche pour arrêter temp
ment le défilement de la bande pendant l'enregistre-
% AUSGANGSPEGEL
Regelt den Ausgangspegel und die Kopfhórer-
Lautstärke wührend der Wiedergabe. Einstimmung
auf den Verstürker-Eingang.
4? AUSGANGSPEGEL-REGLER
Schalten Sie auf QUELLEN-Stellung bei der Aus-
gangspegel-Quelle und auf BAND-Stellung bei
Wiedergabe oder privatem Kopfhórer-Abhóren.
® ECHTZEITZÁHLUNG UND RÜCKSTELL-KNOPF
Dieser Zähler gibt die Bandgeschwindigkeit auf
7-1/2 in (19 cm/Sek.) an. Nützlich um spezielle
Stellen auf dem Band zu finden und um die Zeit bei
der Wiedergabe und der Aufnahme festzuhalten.
19 TELLER FUR DIE AUFNAHMESPULE
9$ EINGEBAUTE SPULEN-HALTERUNG (rechts)
Um die Spule fest einzurasten, ziehen Sie die
Spitze der Halterung nach außen und drehen sie es
nach rechts oder links.
@ RECHTER SPANNUNGSARM (ABTAST-STIFT:
RÜCKWÄRTS > VORWÄRTS)
Gewährleistet eine ideale Bandspannung für einen
weichen Bandablauf. Schalten Sie den Arm ganz
nach rechts, um das Band ohne Schwierigkeiten
einzufügen, dann bringen Sie es auf Bereitschafts-
Stellung, wenn das Band eingeführt wurde.
® KOPF-ABDECKUNG
Enthält (von links) Köpfe wie Vorwärts-Löschkopf,
Aufnahme GX Kopf, Wiedergabe GX Kopf, umge-
kehrter GX-Aufnahme-Kopf und umgekehrter
Lóschkopf. Die Einstellung des Kopfes ist möglich,
ohne die Abdeckung zu entfernen. Da die Köpfe
jedoch vor dem Verlassen der Fabrik genau einge-
stellt werden, sollte eine Einstellung des Kopfes mit
Werkzeugen wie Schraubenzieher vermieden wer-
den.
3 AUFNAHME-ANZEIGEN-LAMPE
Leuchtet als Bestätigung der Aufnahme-Stellung.
% PAUSENZEICHEN-LAMPE
Leuchtet als Bestätigung der Pausen-Stellung,
® UMGEKEHRTE RICHTUNG/BEREITSCHAFTS-
ANZEIGE-LAMPE
% FORWARTS RICHTUNG/BEREITSCHAFTS-
ANZEIGE-LAMPE
2 BETRIEBSARTEN-TASTEN
AUFNAHMETASTE ( €)
Für Vorwärts-Aufnahme drücken Sie diese Taste
zusammen mit dem Vorwärts-Knopf ( » ), und für
Rückwárts-Aufnahme zusammen mit der Rückwärts-
taste ( =).
* Wenn die Aufnahme erfolgt, so leuchtet die
Aufnahme-Anzeigen-Lampe rot auf.
PAUSENTASTE ( BB )
Drücken
Sie
diese
Taste,
um
den
Bandlauf
für
den
Moment
zu
stoppen
während
der
Aufnahme
oder
der
Wiedergabe.
Wird
die
Pausen-Taste
gedrückt,
so
leuchtet die Pausen-Angaben-Lampe gelb auf. Ist die

Akai GX-635D Specifications

General

Track system	4-track, 2-channel stereo
Total Harmonic Distortion	0.8%
Outputs	0.775V (line)
Type	Reel to Reel
Heads	3 heads
Motor	2 x reel, 1 x capstan
Reel size	up to 10.5 inch reel
Wow and flutter	0.06% (7 1⁄2 ips)
Frequency response	30Hz to 26kHz (7 1/2 ips)
Signal to Noise Ratio	62dB
Dimensions	440 x 440 x 240 mm (17.3 x 17.3 x 9.4 inches)
Output Voltage	0.775V
Tape speeds	3 3/4 ips, 7 1/2 ips
