MONTAGE

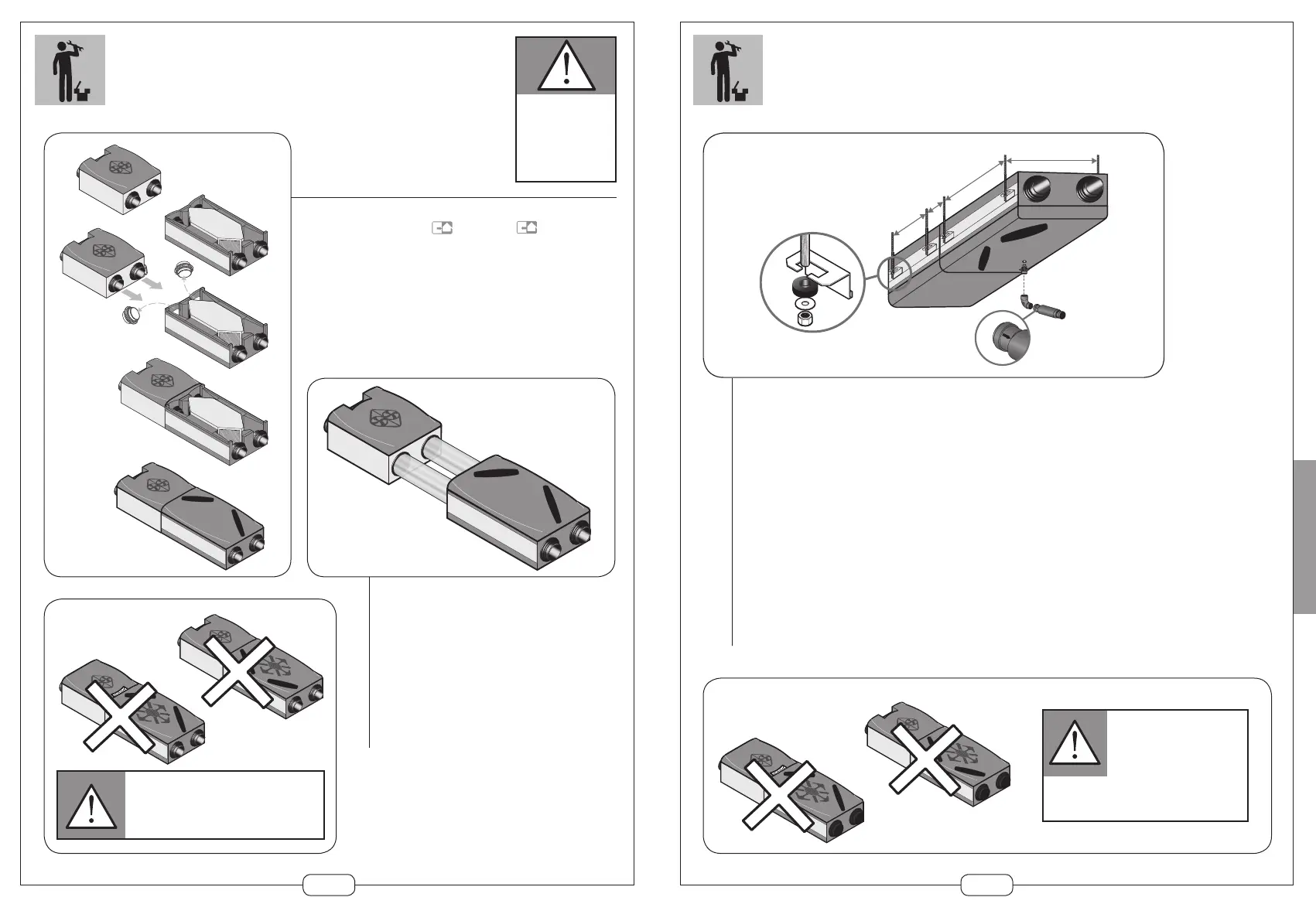

Let op
de montagerichting
van de ventilatiekast.
Richting aangeduid met
sticker naast
de aftakkingen
Aangekoppelde montage
Verwijder de aftakkingen
van de verse luchtinlaat en
de vervuilde luchtuitlaat van de warmtewisselaar
Neem de pakkingen van deze aftakkingen weg en installeer deze
op de aftakkingen van de motorkast
Mogelijkheid om de warmtewisselaar aan de motor te koppelen.
De pootjes met 2 schroeven aan de motor bevestigen, het
vergrendelingssysteem op de warmtewisselaar bevestigen en de 2
(meegeleverde) elementen vastmaken
Montage in lijn
Vergemakkelijkt de inbouw van de
warmtewisselaar in een verwarmde ruimte.
De motorkast kan dan in een technische ruimte
(zolder, garage, enz. ) worden gemonteerd.
Afhankelijk van de lengte van de buizen verdient
het gebruik van vaste buizen de voorkeur om
drukverliezen te beperken.
aansluiting op de motorkast om overbrenging
van geluiden te beperken.
Verboden montage
Let op de plaatsingsrichting van de wisselaar en
motor! De wisselaar en de motor moeten zich, of ze
nu aangekoppeld of gescheiden zijn, altijd in dezelfde
positie ten opzichte van elkaar bevinden.
59
MONTAGE AAN HET PLAFOND
Montage aan het plafond
De hulpstukken die nodig zijn voor het bevestigen van de kasten en voor het afvoeren van het
condenswater worden standaard met het apparaat meegeleverd :
contactgeluiden te verminderen.
Optie: plafondophangingsset met 4 draadstangen, sluitringen en pluggen. Een set per kast voorzien
(code 11023117)
Maak gaten in de betonvloer volgens nevenstaand schema
Het afvoermondstuk van de condensaten vastschroeven aan de afvoer van de warmtewisselaar
Kleef de elleboog op het uiteinde
de stroom van het water (pijl)
Verboden montage
Let op de plaatsingsrichting van
de wisselaar en motor!
De wisselaar en de motor moeten
zich, of ze nu aangekoppeld of
gescheiden zijn, altijd in dezelfde
positie ten opzichte van elkaar
bevinden.
