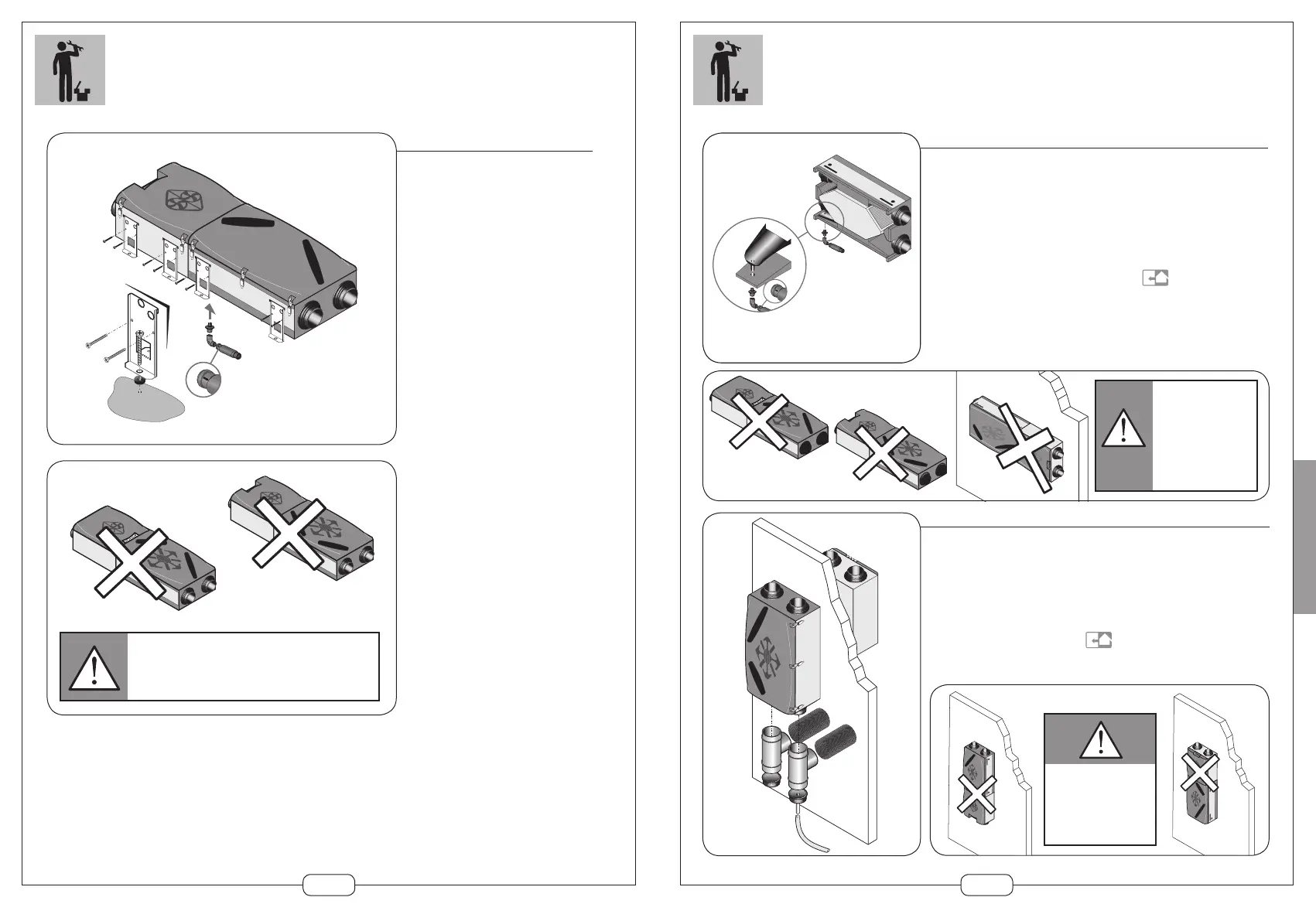

WANDMONTAGE (horizontaal/verticaal)
60
MONTAGE OP DE GROND
Montage op de grond
Verplicht te bestellen:
bodembevestigingsset voor Dee Fly.
Een set per kast voorzien
(code 11023144)
De voeten worden met behulp van
schroeven (meegeleverd) aan de twee
lange zijkanten van de kast bevestigd.
Dikke rubberringen waarmee de
ondergrond om de overbrenging van
contactgeluiden te verminderen
Het afvoermondstuk van de
condensaten vastschroeven aan de
afvoer van de warmtewisselaar
Kleef de elleboog op het uiteinde
Maak de platte sifon vast aan de
elleboog. Deze sifon werkt zonder
water.Respecteer de richting van de
stroom van het water (pijl)
Verboden montage
Let op de plaatsingsrichting van de wisselaar en motor!
De wisselaar en de motor moeten zich, of ze nu aangekoppeld of
gescheiden zijn, altijd in dezelfde positie ten opzichte van elkaar
bevinden.
NL
Verticale montage van de warmtewisselaar
Verplicht te bestellen: bodembevestigingsset voor Dee Fly.
Een set per kast voorzien (code 11023144)
De voeten worden met behulp van schroeven (meegeleverd) aan de twee lange
zijkanten van de kast bevestigd.
de overbrenging van contactgeluiden te verminderen.
Voor de afvoer van condenswater gebruikt u een T-stuk en een aftapstop.
De condensatenafvoerset voor verticale wandmontage toevoegen
(code 11129790)
Horizontale wandmontage van de warmtewisselaar
• Verplicht te bestellen: bodembevestigingsset voor Dee Fly. Een set per
kast voorzien (code 11023144)
Verplicht te bestellen: condensatenafvoerset voor horizontale wandmontage
De voeten worden met behulp van wschroeven (meegeleverd) aan de
twee lange zijkanten van de kast bevestigd.
ondergrond om de overbrenging van contactgeluiden te verminderen.
Installeer de opvangbak voor condenswater zoals is beschreven in
de handleiding die bij de afvoerset voor condenswater voor horizontale
wandmontage is meegeleverd. (code 11023099)
Het mondstuk van de condensatenafvoer vastschroeven
Respecteer de richting van de stroom van het water (pijl)
Verboden montage
Let op de plaatsingsrichting
van de wisselaar en motor!
De wisselaar en de motor
moeten zich, of ze nu
aangekoppeld of gescheiden
zijn, altijd in dezelfde positie
ten opzichte van elkaar
bevinden.
Verboden montage
Let op de
plaatsingsrichting van de
wisselaar en motor!
De motor mag niet boven of
onder de warmtewisselaar
geplaatst worden.
