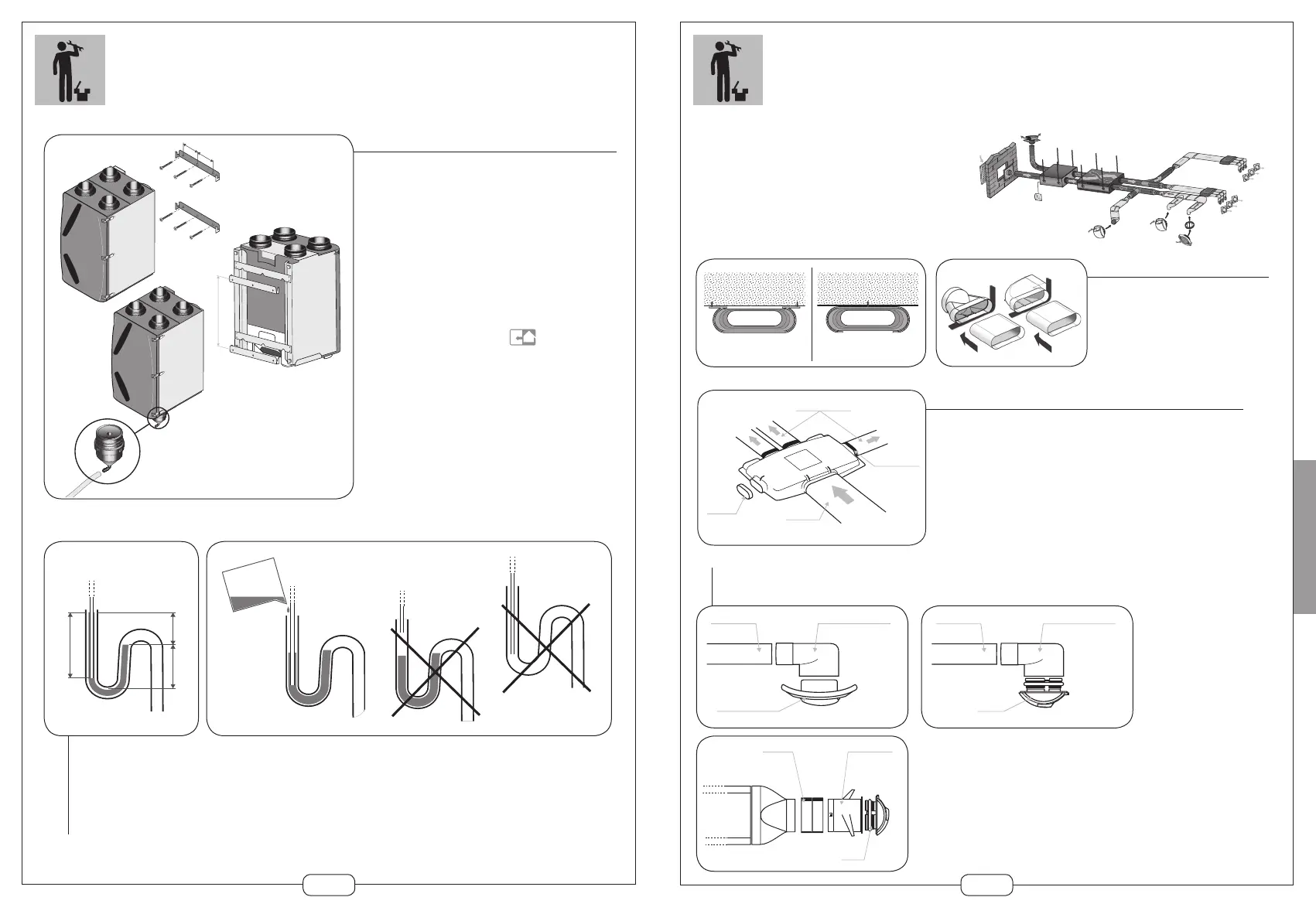

MONTAGE MET VASTE BUIZEN WANDMONTAGE (verwarmingsketel)
Montage met verwarming
De hele groep (motorkast, warmtewisselaar
en bypass (optie) wordt samengebouwd
afgeleverd. Een bevestigingsset bestaande uit 2
wandbevestigingshoeken wordt meegeleverd.
schema's
Voor de afvoer van condenswater moet u het
condenswaterafvoermonstuk installeren zoals
hieronder is aangegeven.
Aansluiting van condensafvoer
Het afvoermondstuk ter hoogte van de afvoer in het product vastschroeven
Verplicht een sifon met een min. hoogte van 50 mm gebruiken
Het afvoermondstuk op een sifon met diameter 32 aansluiten met een voldoende en regelmatige helling
De condensafvoer indien nodig tegen de vorst beschermen
Verdeelkast
Toepassing van de platte verdeelkast met 3 of 6 aftakkingen
Bevestiging van de verdeelkast aan het plafond met behulp van
draadstangen
PVC kleefband
Dop
40x100
Platte buis
60x200
Platte buis 40x100
Vertikaal kniestuk
voor monding
BIO Design Ø 80
Minigaine
100 x 40
RF Ø 125
BAP'SI
Ø 125
Hulpstuk
Ø
125
Vertikaal kniestuk
voor monding
BAP'SI
Ø 125
Minigaine
200 x 60
Op 2 plaatsen
vastschroeven
Op 1 plaats vastschroeven en
de buis in de flens vastclippen
Buizennetwerk in verwarmd volume: gebruik
van vaste ronde buizen of minigaine
Sterk aanbevolen voor warmtebehoud.
inbouw te vergemakkelijken van het kokernetwerk in het
verwarmde volume en de drukverliezen te beperken.
Bevestiging van de buizen en
verbinding met hulpstukken
Om de minigaine aan elkaar te
verbinden en de koppelingen luchtdicht
te maken gebruikt u pvc-kleefband of
een geschikte lijmsoort.
Aansluiting op de ventielen
De ventielen worden op het minigainenetwerk aangesloten met behulp van het speciale aansluitstuk voor ventielen.
Directe aankoppeling op de kniestukken van het minigaine assortiment
Aansluiting m.b.v. de doorvoor voorziene hulpstukken wanneer de
afstand te groot is tussen het kokerstelsel en het ventiel
530
NL
Sifon voor de ketel versie:
