Verdeelkast
en het aantal (ventielen)
Netwerk buiten verwarmd volume:
toepassing van flexibele slangen of
geïsoleerde slangen
Buiten verwarmd volume moeten geïsoleerde
leidingen van 50 mm gebruikt worden.
en de aftakkingen door een klemband te gebruiken of
speciaal kleefband voor ventilatiebuizen.
Druk de slangen niet plat et laat ze zichtbaar om te
vermijden dat ze door een andere persoon platgedrukt
worden.
De luchtafvoer moet absoluut op de buitenlucht
worden aangesloten met een speciale dakdoorvoer
voor ventilatiekanalen.
1 - De binnenkoker op de aftakking
aansluiten
2 - De isolerende bekleding op de
koker plaatsen en vastzetten
met een easyclip-beugel.
1
2

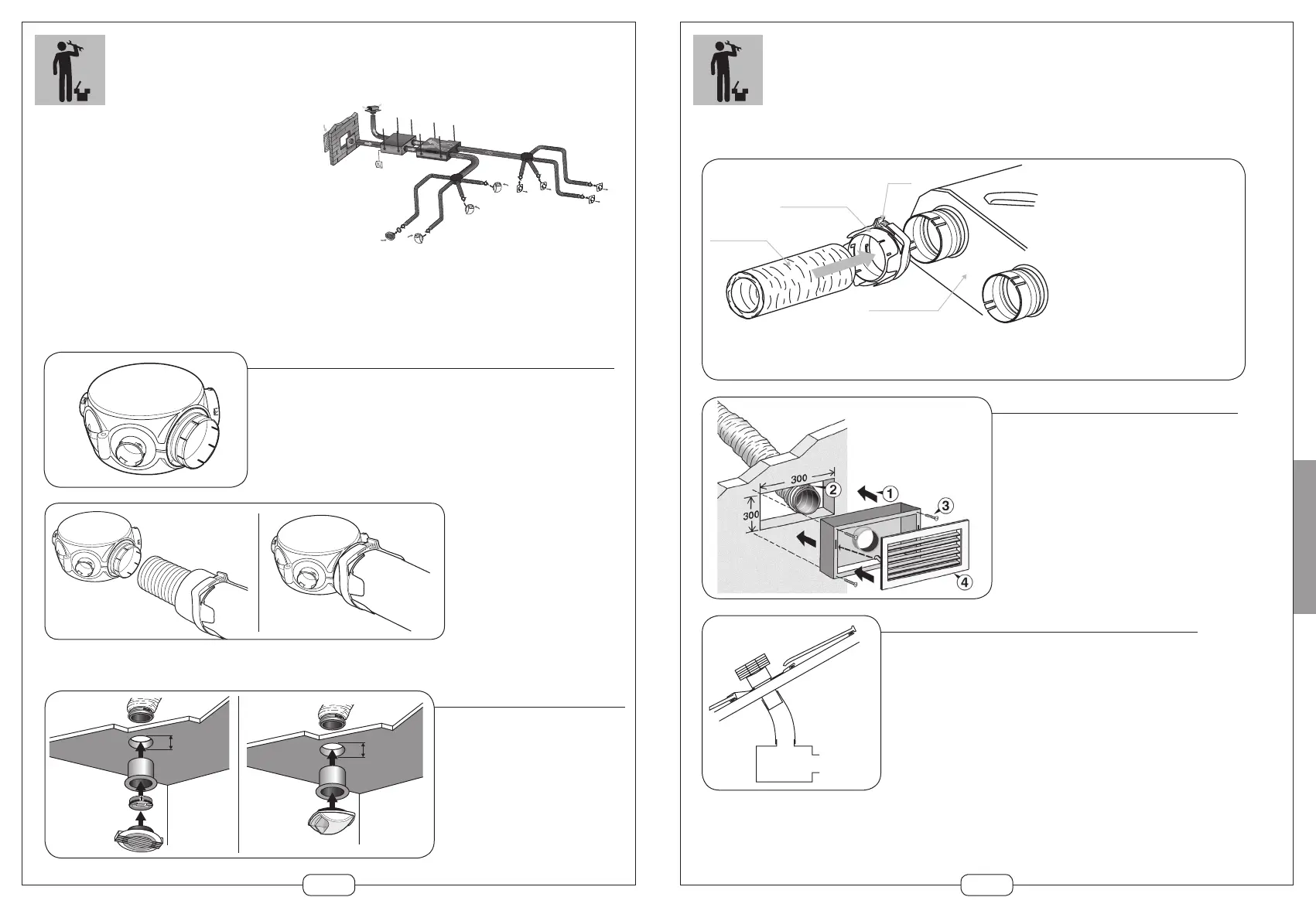

MONTAGE MET SOEPELE BUIZEN
65
INBOUW
Geïsoleerde slang
DeeFly motor
Clip
Klembeugel
Inlaat verse lucht
in de gevel
drukverlies, van het type AWA-rooster, 300 x 300
Bevestig de binnenleiding op
de
aftakking m.b.v. een klemband.
Schuif het isolatiemateriaal en de buitenleiding terug
Controleer de juiste ligging en de lekdichtheid van de leiding.
Aansluiting op de technische organen (warmtewisselaar en motorkast)
Bevestiging van de dakuitlaat
de klemlassen.
maken in de richting van de daklatten om het gewicht van het
loodblad te ondersteunen.
loodrecht op de helling van het dak staat.
Aansluiting op de ventielen
plafond of in de wand
Steek het ventiel in het passtuk.
Vergeet niet om de auto-versterker
te installeren achter het keuken-
ventiel.
Ø 125
Ø 125
1
2
