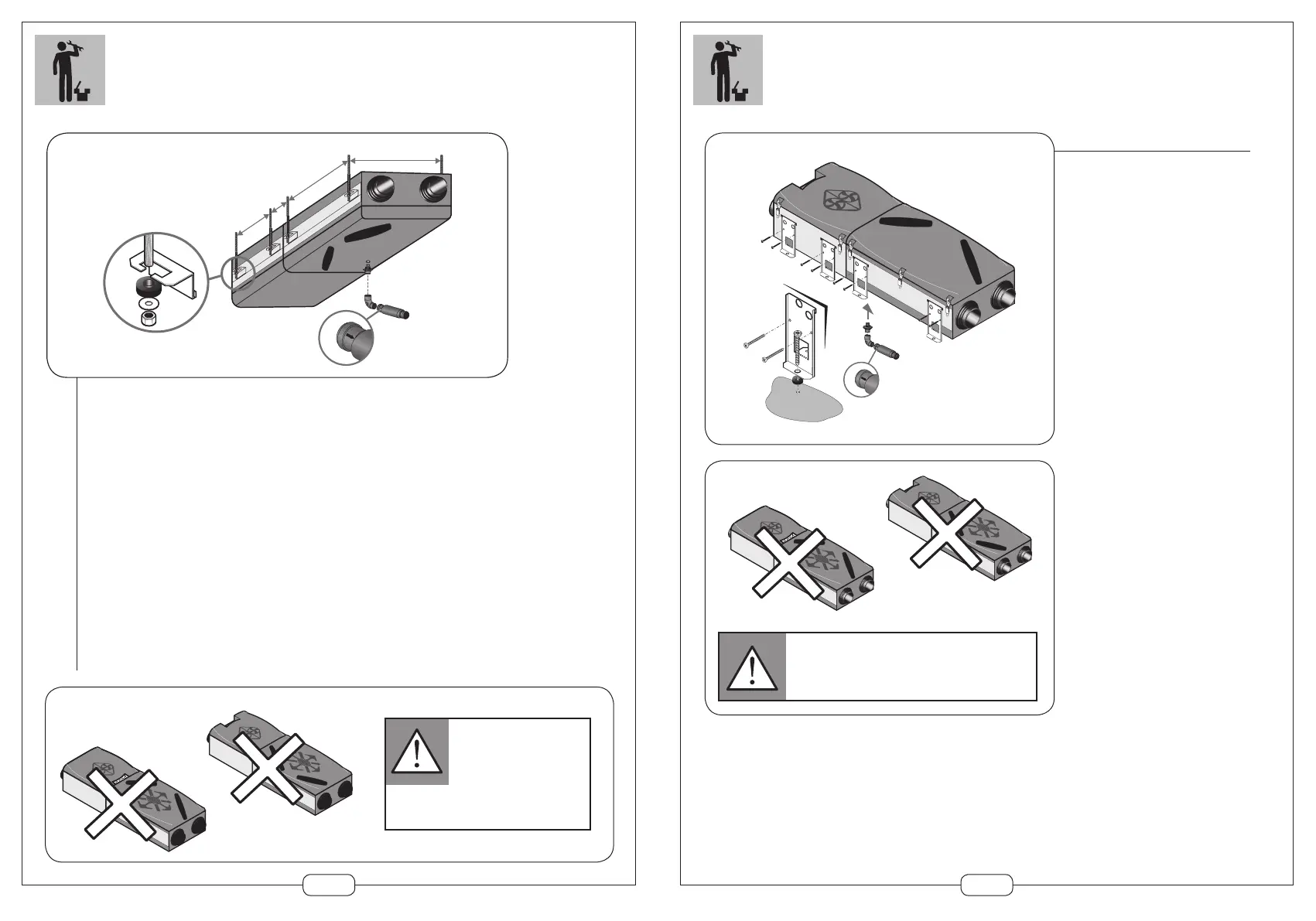

MONTAGE SOL
Montage au sol
Fly. Prévoir 1 kit par caisson
(code 11023144)
du caisson à l’aide de vis (livrées)
de désolidariser le moteur du sol afin
de limiter la transmission des bruits
solidiens
condensats au rejet de l’échangeur
Ce syphon fonctionne sans eau.
Bien respecter le sens d’écoulement
(flèches)
Montages interdits
Attention au sens de positionnement de l’échangeur et du moteur !
Que ce soit en montage assemblé ou dissocié, l’échangeur
et le moteur doivent toujours être dans la même position
l’un par rapport à l’autre.
8 9
FR
MONTAGE PLAFOND
Montages interdits
Attention au sens de
positionnement de l’échangeur
et du moteur ! Que ce soit en
montage assemblé ou dissocié,
l’échangeur et le moteur doivent
toujours être dans la même
position l’un par rapport à l’autre.
Montage plafond
Des accessoires nécessaires à la fixation des caissons et à l’écoulement des condensats
sont livrés en standard avec l’appareil :
désolidariser le moteur du plafond afin de limiter la transmission des bruits solidiens.
Prévoir un kit par caisson (code 11023117)
Percer la dalle de béton selon schéma ci-contre
8 mm)
Bien respecter le sens d’écoulement (flèches)
