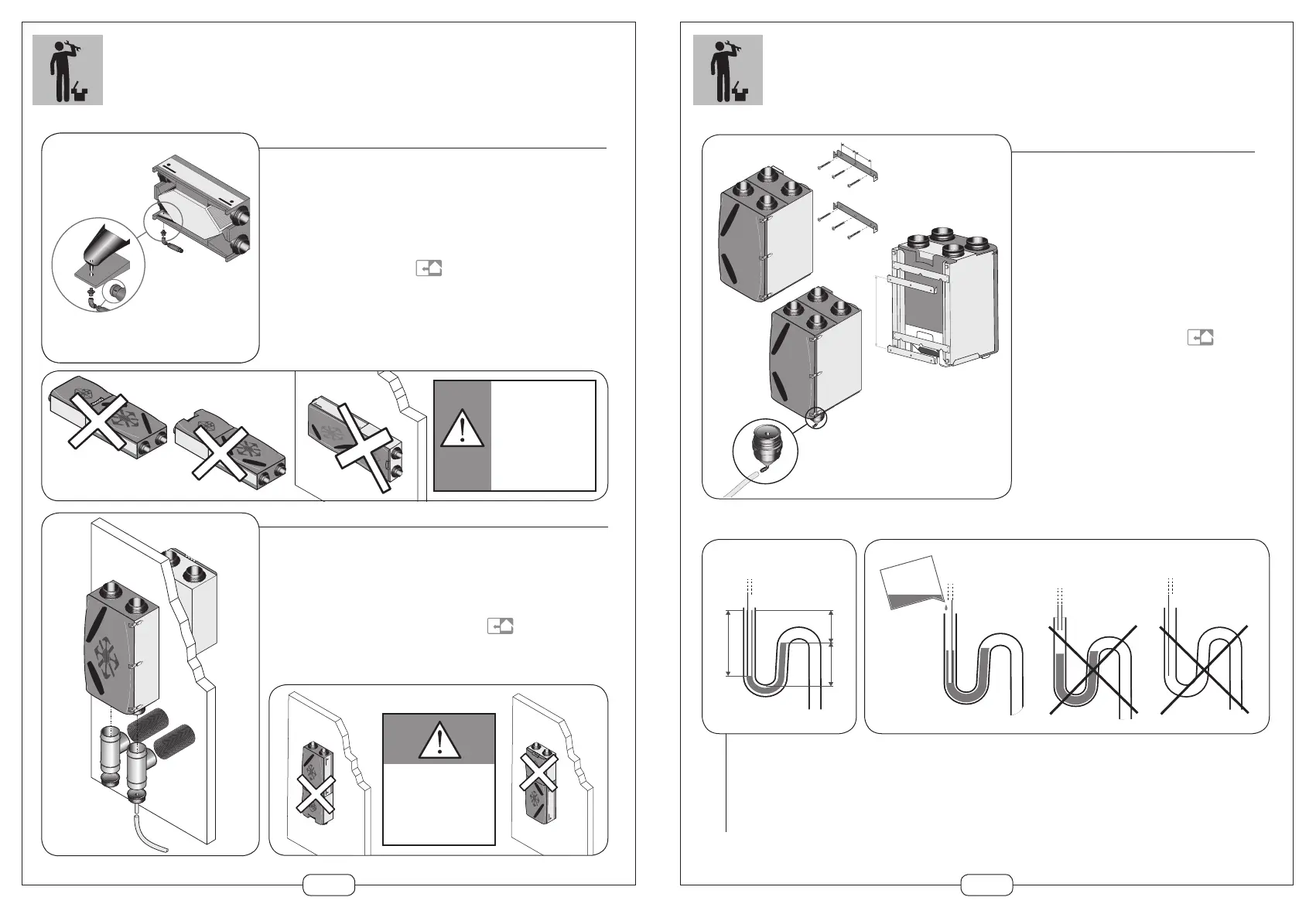

MONTAGE MURAL (horizontal/vertical)
Montage vertical de l’échangeur
Prévoir 1 kit par caisson (code 11023144)
afin de limiter la transmission des bruits solidiens
et un bouchon purge, au rejet de l’échangeur
vertical (code 11129790)
Montage mural horizontal de l’échangeur
• Option obligatoire : kit fixation sol Dee Fly.
Prévoir 1 kit par caisson (code 11023144)
afin de limiter la transmission des bruits solidiens
condensats ainsi que décrit dans la notice livrée avec le kit d’évacuation
des condensats pour montage mural horizontal (code 11023099)
Bien respecter le sens d’écoulement (flèches)
Montages interdits
Attention au sens
de positionnement
de l’échangeur et du
moteur ! Que ce soit
en montage assemblé ou
dissocié, l’échangeur et
le moteur doivent toujours
être dans la même position
l’un par rapport à l’autre.
Montages interdits
Attention au sens
de positionnement de
l’échangeur et du moteur !
Le moteur ne peut pas être
positionné au dessus ou en
dessous de l’échangeur.
10
MONTAGE MURAL (chaudière)
Montage chaudière
L’ensemble moteur, échangeur et by-pass (option)
est livré assemblé. Un kit de fixation comprenant
2 équerres de fixation murale est fourni.
d’évacuation des condensats comme indiqué
ci-contre, au rejet de l’échangeur
Raccordement des condensats
530
11
FR
Syphon pour version chaudière :
