Unloader Valve

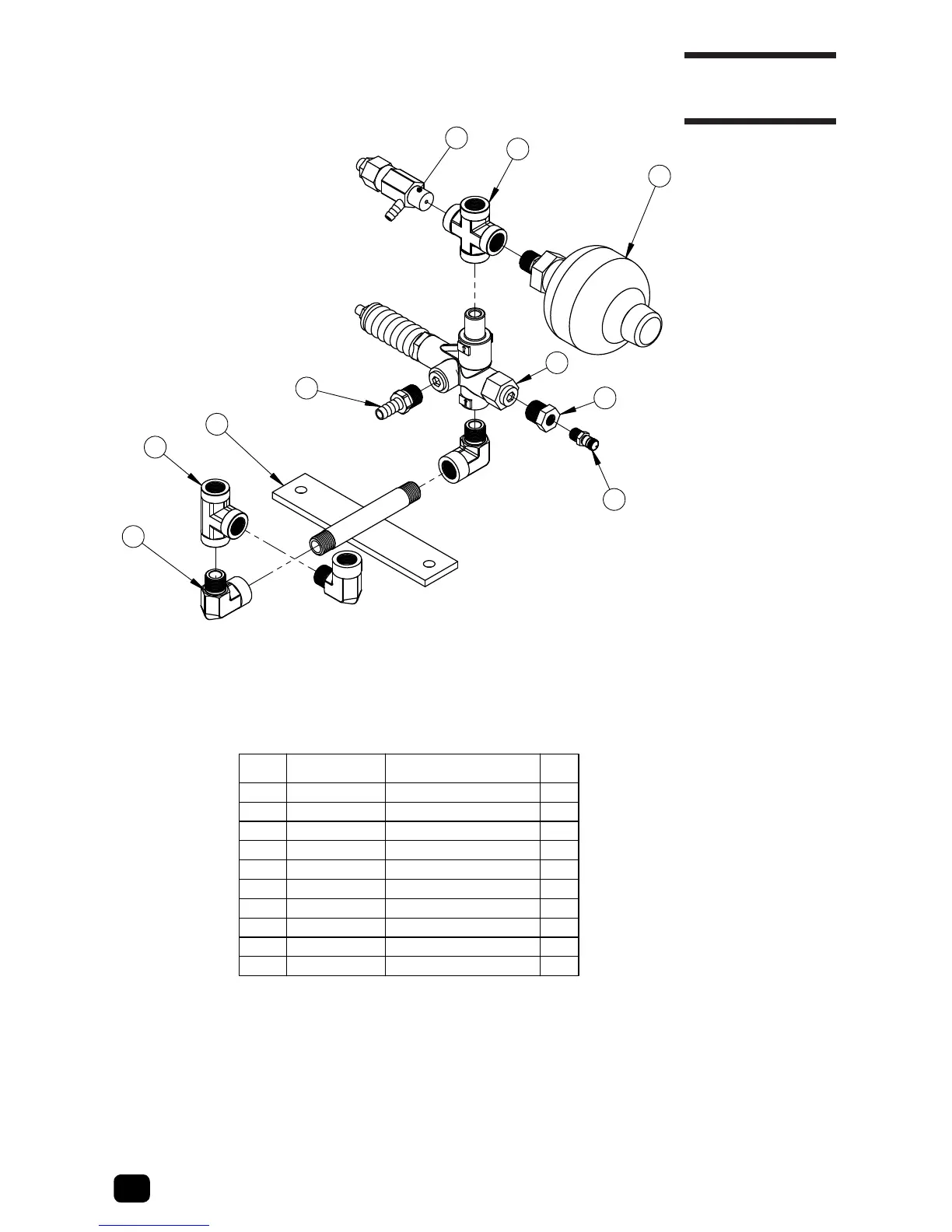

Unloader Assembly
ASSEMBLY, UNLOADER - TRIGGER, COMBI
S/N 272369 & UP
08-13-2014
ITEM
NO.
PART NUMBER PART DESCRIPTION QTY.
1 5305A-00514 BRACKET, UNLOADER 1
2 C03-00509-45 VALVE, RELIEF - SS 1
3 C03-00810 VALVE, AIR 1
4 C07-04504-MA VALVE UNLOADER 1
5 E04-00002-58 BUSHING, PIPE 1
6 E07-00006-5
CROSS, PIPE - HIGH
PRESSURE
1
7 E08-00011-58 ELBOW, PIPE 3
8 E10-00003-5 TEE, PIPE 1
9 W02-10021-8 BARB, HOSE 1
10 Y01-00123 ACCUMULATOR 1
1
7
6
10
4
9
5
3
2
8
Relief Valve
WARNING: The relief valve
has been factory
set and is a eld
nonadjustable part.
Please contact
the factory before
setting the valve
and will void the
manufacturer
warranty.
If pressure from should
exceed safe limits
it will automatically
open to relieve
dangerous system
pressure overloads
which can harm
equipment and can
also be dangerous
for the operator.
Caution: Inspect relief
valve annually for
any obstruction.
Valvua de alivio
ADVERTENCIA: La válvula
de descarga ha sido
ajustado de fábrica
y es un campo
no ajustable. Por
favor, póngase en
contacto con el
fabricante antes
de la válvula y se
anulará la garantía
del fabricante.
Si la presión de prueba
debe superar
límites, se abrirá
automáticamente
a aliviar sistema
peligroso
sobrecargas de
presión que pueden
dañar equipos y
también puede ser
peligroso para el
operador.
Precaución: Inspeccionar
la válvula de alivio al
año para cualquier
obstrucción.
To Next Page
