40
Coil Assembly
Coil Assembly
PART LIST
ITEM PART NUMBER PART DESCRIPTION
QTY
1 4120-00116 HEAD, BURNER
1
2 4205A-00111 WELDMENT, COIL – 18”
1
3 5305A-00102 WELDMENT, WRAPPER - UPPER
1
4 550-00117 HEAD, WELDMENT
1
5 AS1403002PBR WELDMENT, WRAPPER - LOWER
1
6 E06-00002 COUPLING, HALF
2
7 E15-00035-1 NIPPLE, PIPE- 3 1/2
1
8 H04-19011 SCREW, SELF TAP
6
9 Z01-05001 INSULATION, CERAMIC
1
10 Z01-05005 INSULATION, CERAMIC
1

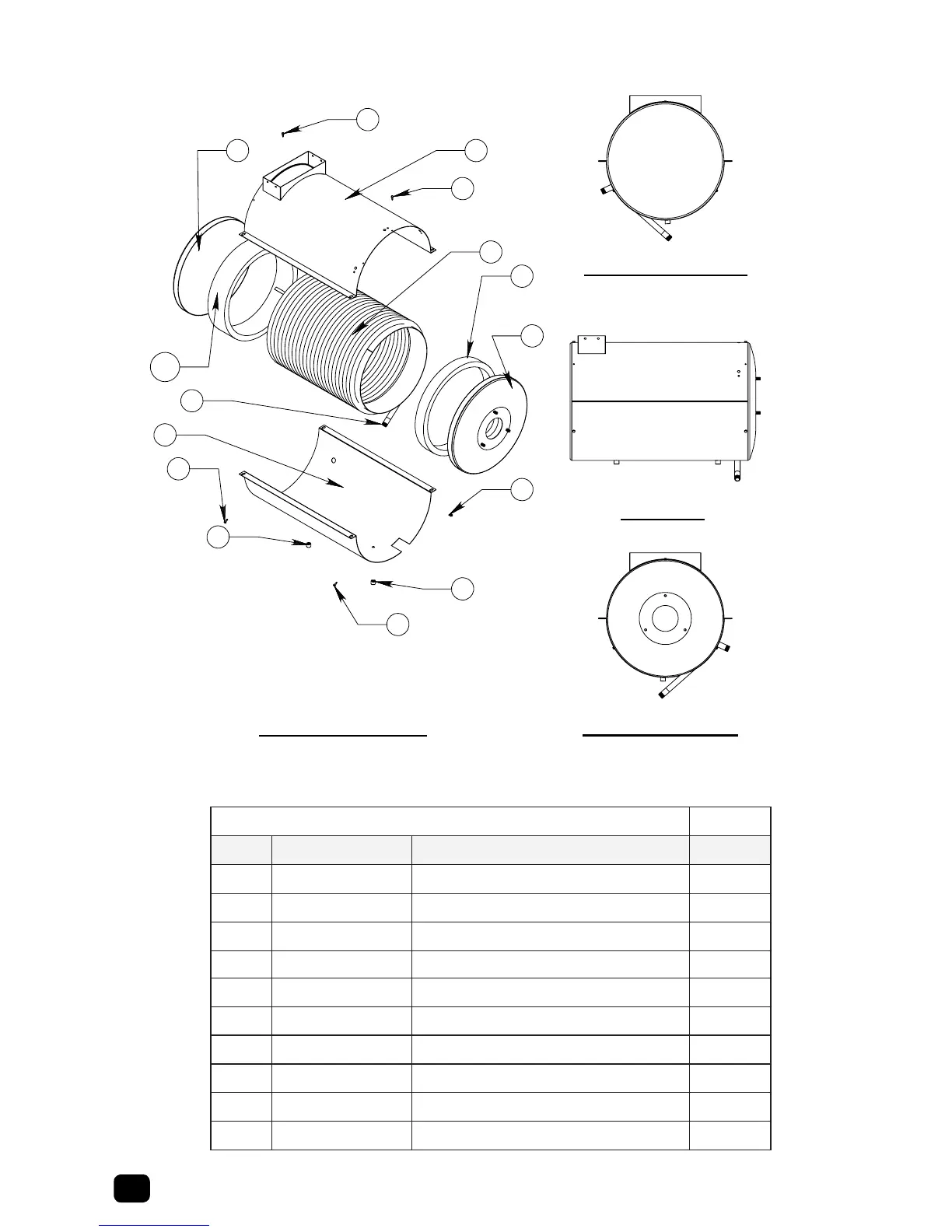

SIDE VIEW
EXHAUST END VIEW
BURNER END VIEW
5
EXPLODED ISO VIEW
8
8
3
9
10
2
2
4
8
6
8
6
8
1
p/n 5305A-00105
COIL,RELACEMENT
ITEM
NO.
PART NUMBER PART DESCRIPTION QTY.
1 4120-00116
WELDMENT, HEAD -
BURNER
1
2 4205A-00111 WELDMENT, COIL - 18" 1
3 5305A-00102
WELDMENT,
WRAPPER - UPPER
1
4 550-00117
WELDMENT, HEAD -
EXHAUST
1
5 AS14-03002-PBR
WRAPPER,COIL(LOWE
R)
1
6 E06-00002 COUPLING, HALF 2
7 E15-00035-1 NIPPLE, SCH80 1
8 H04-19011 SCREW, SELF TAP 6
9 Z01-05001 INSULATION, CERAMIC 1
10 Z01-05005 INSULATION, CERAMIC 1
