Amprobe CR50A - Mesure de Résistance

22

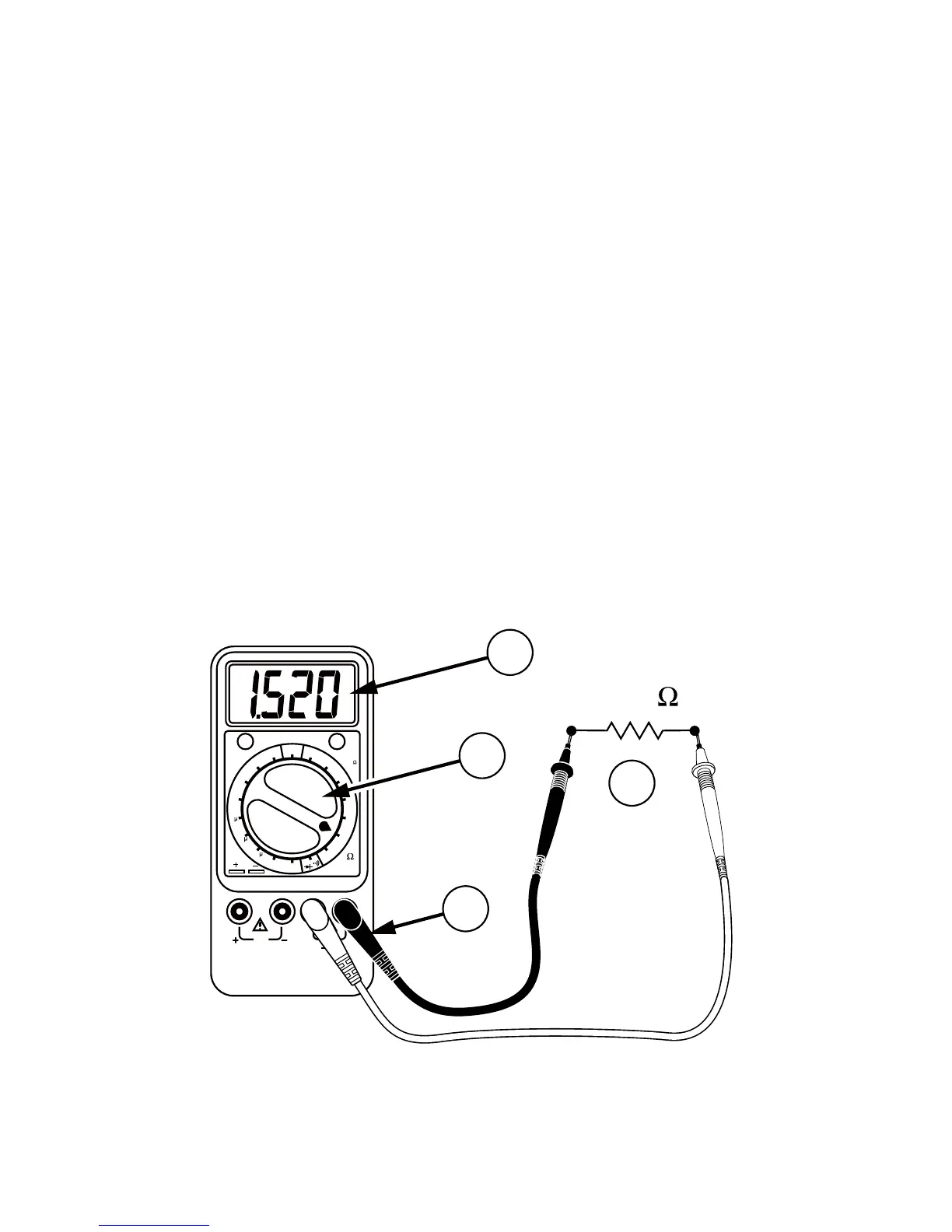

Mesure de Résistance
1. Coupez l’alimentation du circuit et déchargez
les condensateurs. La présence d’une tension
fausserait le résultat.
2. Connectez le cordon rouge à l’entrée +Rx
(rouge) et le noir à lentrée -Rx.
3. Placez le sélecteur sur la position Ω ouhaitée.
4. Connectez les cordons au circuit à mesurer.
Lisez la valeur affichée. Un circuit ouvert
est indiqué comme surcharge.
Note: Pour le calibre 20Ω, un potentiomètre
(ZERO ADJ.) permet de neutraliser la résistance
des cordons de test. Court-circuitez les pointes
de touche et tournez le bouton pour amener la
lecture à zéro.
Cx
200
n
20m
200p
200
ZERO
ADJUST
(20 )
OFF
20
2k
2M
20M
CR50
F
20
k
200
k
2m
200
20
2
20n
2n
CAP.
ZERO
ADJUST
Rx
DISCHARGE CAPACITOR
BEFORE CONNECTING
1.520 k
4
3
2
1
