Amprobe CR50A - Comprobación de Diodos y Transistores

39

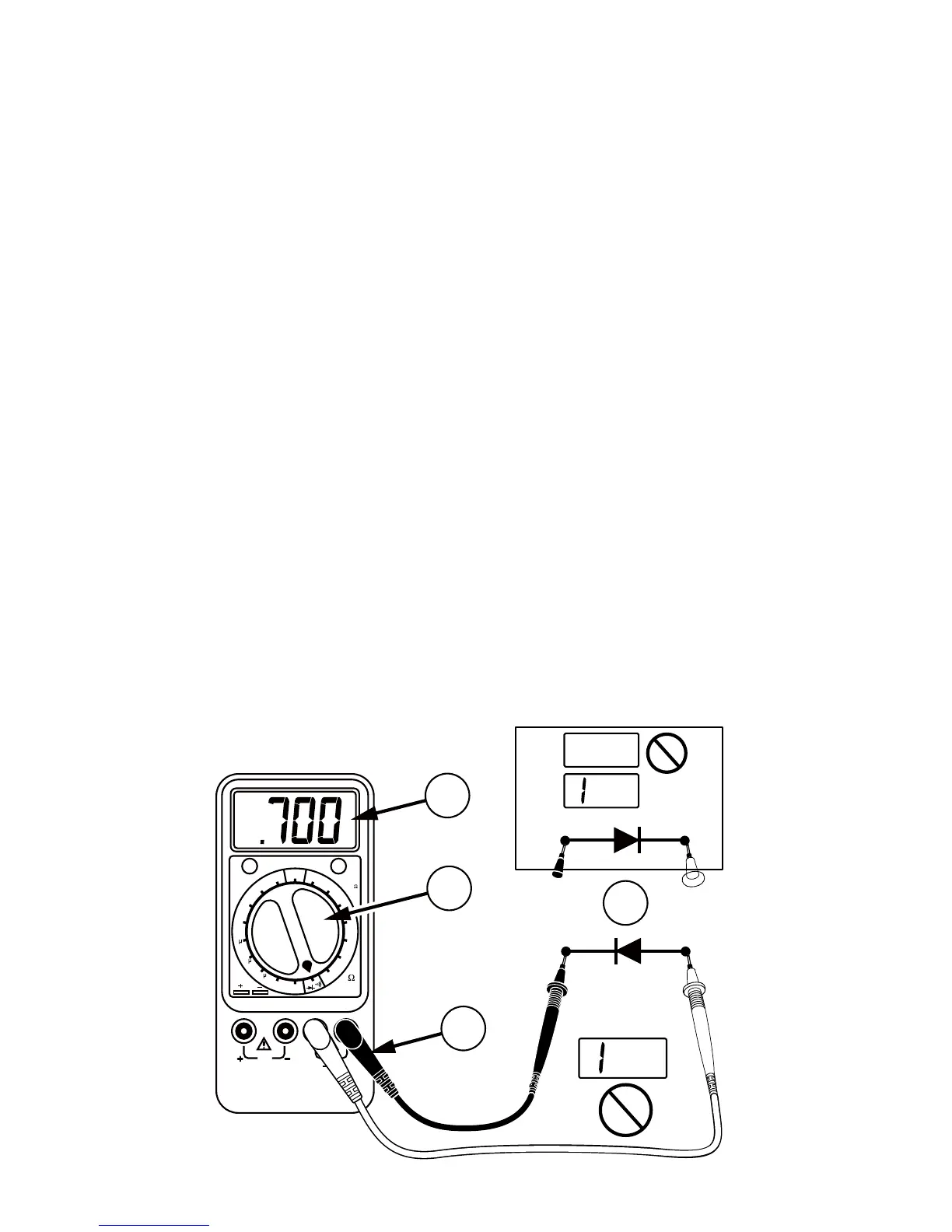

Comprobación de diodos y transistores
1. En esta prueba se mide la caída de tensión en
la unión del diodo.
2. Conecte la punta de prueba roja a la entrada
+Rx (roja) y la negra a la entrada -Rx. Ponga
el selector de función en
d
.
3. Aplique la punta de prueba roja al ánodo del
diodo y la negra al cátodo. El visualizador indica
la caída de tensión directa (aproximadamente
0.7 V para diodos de silicio, o 0.4 V para diodos
de germanio). Una unión abierta se indica
como condición de sobrecarga.
4. Invierta la conexión de las puntas de prueba
para verificar la polarización inversa del diodo.
La condición de sobrecarga indica un diodo en
buen estado.
Nota: La condición de sobrecarga en ambos
sentidos indica un diodo abierto. Un valor bajo
de tensión en ambos sentidos indica un diodo
cortocircuitado. Las uniones de un transistor bipolar
equivalen a diodos y se comprueban como tales.
Cx
200
n
20m
200p
200
ZERO
ADJUST
(20 )
OFF
20
2k
2M
20M
CR50
F
20
k
200
k
2m
200
20
2
20n
2n
CAP.
ZERO
ADJUST
Rx
DISCHARGE CAPACITOR
BEFORE CONNECTING
Cathode Anode
Cathode
600 - 900 mV
<1 V
Anode
4
3
2
1
OK
OK
OK
OK
