Amprobe CR50A - Medidas de Resistencia

38

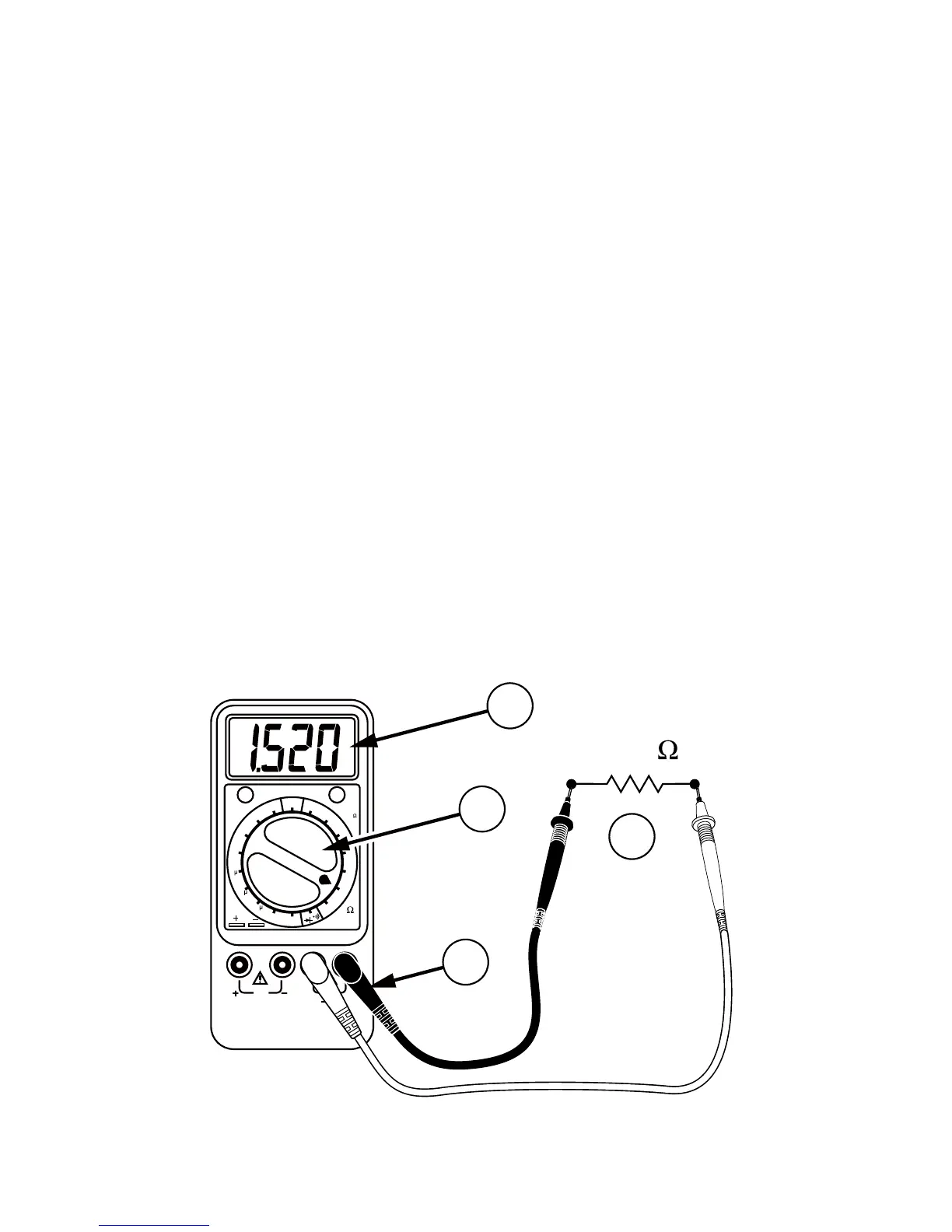

Medidas de resistencia
1. Asegúrese de que no hay tensión aplicada a
la resistencia y descargue los condensadores.
La presencia de tensión causará imprecisión
en las medidas de resistencia.
2. Conecte la punta de prueba roja a la entrada
+Rx (roja) y la negra a la entrada -Rx.
3. Ponga el selector de función en la posición
deseada de Ω.
4. Conecte las puntas de prueba a la resistencia
o circuito que vaya a medir. Lea el valor en el
visualizador. Un circuito abierto se indicará
como condición de sobrecarga.
Nota: En la escala de 20Ω, el potenciómetro de
ajuste (ZERO ADJ) permite cancelar la resistencia
de las puntas de prueba. Una los extremos de
ambas puntas de prueba y ajuste el potenciómetro
hasta obtener cero en el visualizador.
Cx
200
n
20m
200p
200
ZERO
ADJUST
(20 )
OFF
20
2k
2M
20M
CR50
F
20
k
200
k
2m
200
20
2
20n
2n
CAP.
ZERO
ADJUST
Rx
DISCHARGE CAPACITOR
BEFORE CONNECTING
1.520 k
4
3
2
1
