Test de Diodes et de Transistors
Le test de diodes affiche la chute de tension à
travers la jonction.

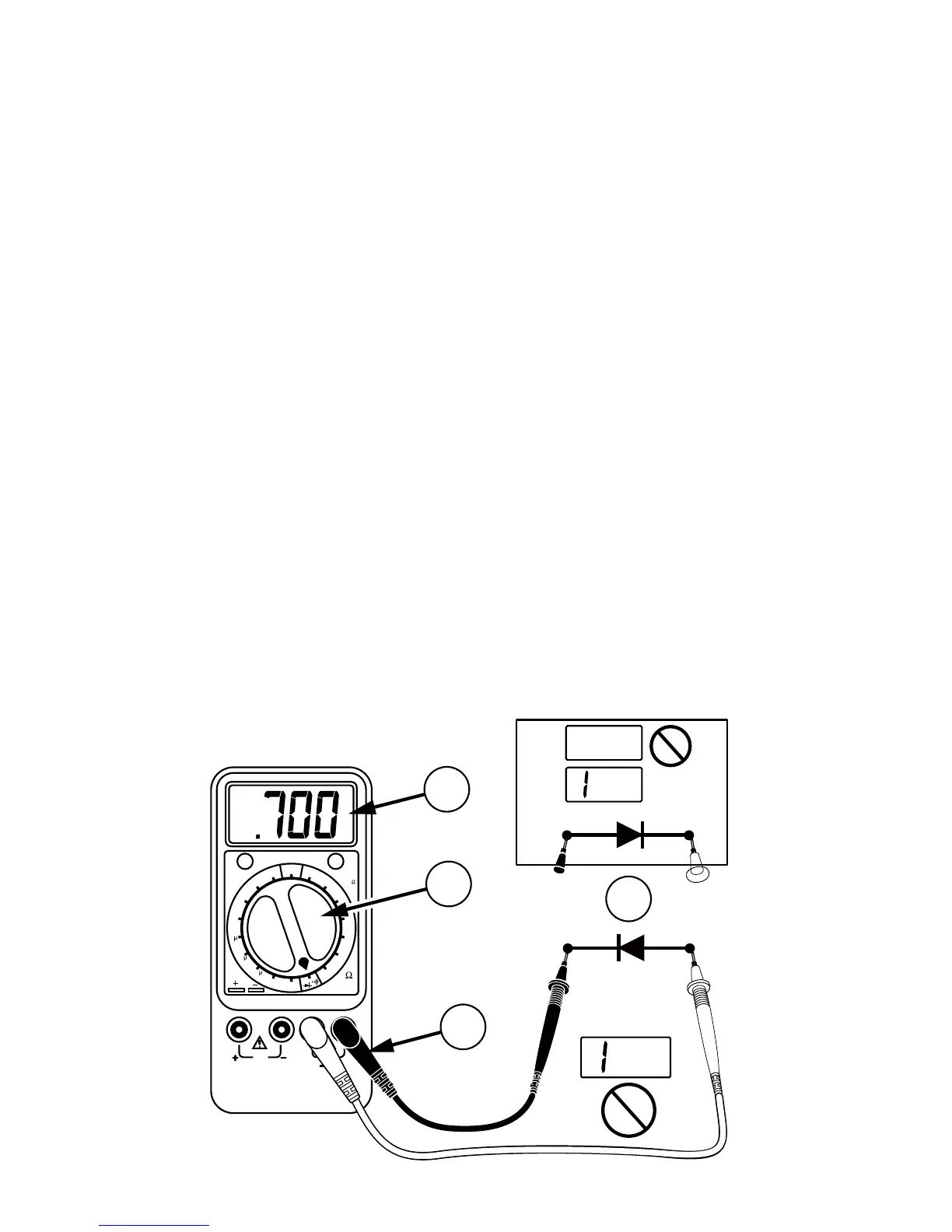

1. Connectez les cordon rouge à l’entrée +Rx
(rouge) et le noir à l’entrée -Rx.
2. Placez le sélecteur sur
d
.
3. Connectez les pointes de touche à la diode – le
rouge à l’anode, le noir à la cathode.
4. Lisez la chute de tension en direction passante
(environ 0.7V pour une diode au Si; 0.4V
pour une diode au Ge. Une diode ouverte est
affichée par “OL”.
5. Inversez la connection pour mesurer en
direction de bloquage. Une bonne diode est
affichée par “1” (dépassement de calibre).
Note: “1” dans les deux directions indique une
diode ouverte; une lecture basse indique une
diode court-circuitée. Les jonctions de transistors
peuvent être testées comme des diodes.
